Reflex Ausdehnungsgefäß G MAG 4000, 4000L, 6 bar, stehend, Grau
Der Reflex Reflex G Ausdehnungsgefäß MAG 4000 ist ein stehendes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 4000 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und eignet sich für den Einsatz mit Frostschutzmittelzusätzen von 25 bis 50 Prozent. Die robuste Epoxidharzbeschichtung sorgt für Langlebigkeit, während die austauschbare Vollmembran aus Butylkautschuk (IIR) den Anforderungen der DIN EN 13831 entspricht und eine Unterteilung in Wasser- und Gasraum ermöglicht.
Wie ist das Reflex G Ausdehnungsgefäß konstruiert?

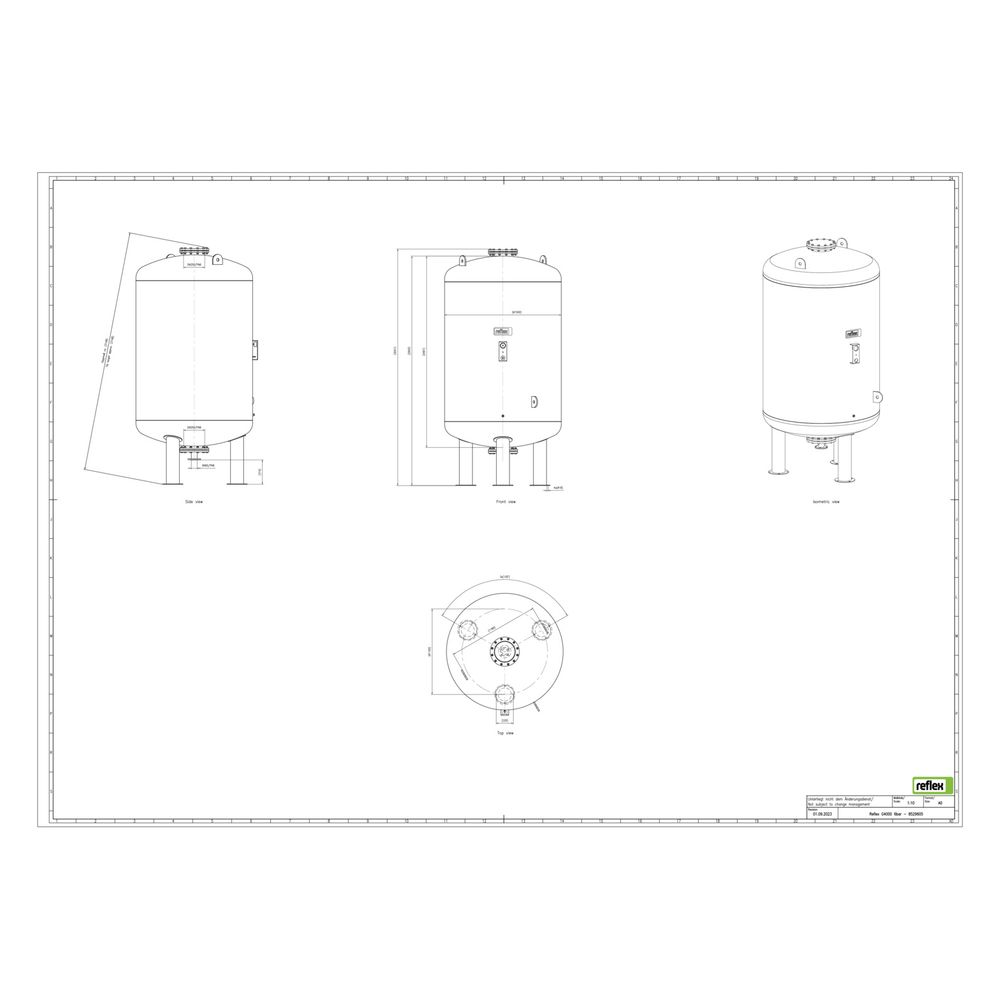

Das Ausdehnungsgefäß verfügt über eine stehende Bauweise mit Füßen und ist mit einem Manometer sowie einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Die Anschlüsse sind je nach Volumen und Durchmesser als Außengewinde (metrisch) oder Flanschanschlüsse DN65/PN6 bzw. DN65/PN16 ausgeführt. Eine Muffe für einen optionalen Membranbruchmelder sowie eine Besichtigungsöffnung ab 1000 Litern sind vorhanden.
Welche Normen und Zulassungen gelten für das Gefäß?
Das Reflex G Ausdehnungsgefäß erfüllt die Normen DIN EN 13831, VDI 4708 und AD 2000 und ist zugelassen gemäß der Richtlinie für Druckgeräte 2014/68/EU. Für den Schweizer Markt besteht keine Bewilligungspflicht gemäß SWKI HE301-01 und SVTI, sofern der Wert (PSV mal VN) kleiner oder gleich 3000 bar mal Liter ist.
Für welche Einsatzbedingungen ist das Ausdehnungsgefäß geeignet?
Das Gefäß ist für den Dauerbetrieb mit Mediumtemperaturen von minus 10 bis 70 °C ausgelegt und kann Systemtemperaturen bis maximal 120 °C aushalten. Es ist nicht für den Einsatz mit Leitungswasser vorgesehen.
Technische Daten
- Nennvolumen: 4000 l
- Maximaler Betriebsdruck: 6 bar
- Bauhöhe: 3065 mm
- Durchmesser: 1500 mm
- Anschluss: Außengewinde (metrisch), Flansch DN65/PN6
- Membranwerkstoff: Butylkautschuk (IIR)
- Max. Glykol-Mischung: 50 %
- Vordruck: 2 bar
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Max. Systemtemperatur: 120 °C
- Platzierung: stehend mit Füßen
Das Reflex Reflex G Ausdehnungsgefäß MAG 4000 bietet eine zuverlässige Druckausgleichslösung für große Heiz- und Kühlsysteme. Mit seiner robusten Bauweise, der austauschbaren Vollmembran und der Eignung für Frostschutzmittelzusätze ermöglicht es eine sichere Funktion bei Temperaturen bis 70 °C im Dauerbetrieb.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8529605 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8529605 |
| Bauhöhe | 3065,00 |
| Druckstufe Flansch | PN 6 |
| Durchmesser | 1500,00 |
| EAN-13 | 4036705110856 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 826 kg |
| Kippmaß | 3148,00 |
| Max Arbeitsdruck | 6,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
