Reflex Exdirt Schmutzabscheider D DN 65, mit Flansch, 4-Loch, 10 bar

Der Reflex Exdirt Schmutzabscheider D DN 65 mit Flanschanschluss ist ein robustes Zubehör für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er entfernt selbst kleinste Schmutz- und Schlammpartikel ab 5 Mikrometern aus dem Flüssigkeitsstrom und trägt so zum Schutz und zur Effizienz der Anlage bei. Der Absorber ist für Wasser und Wasser-Glykol-Gemische bis zu einem Mischungsverhältnis von 50 zu 50 Prozent geeignet und arbeitet mit einem maximalen Betriebsdruck von 10 bar.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung und integriertem magnetischem Funktionsprinzip. Dadurch werden schädliche Partikel effektiv aus dem Heiz- oder Kühlwasser abgeschieden. Die speziell gestaltete Einsatztechnik ermöglicht die Entfernung von Partikeln ab einer Größe von 5 Mikrometern, was die Lebensdauer und Betriebssicherheit der gesamten Anlage erhöht.

Wie erfolgt die Reinigung des Schmutzabscheiders?

Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Betriebsunterbrechung ermöglicht. Dies sorgt für eine kontinuierliche Funktion des Systems und reduziert den Wartungsaufwand.

Für welche Systeme und Medien ist der Exdirt geeignet?

Der Schmutzabscheider ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und nicht für offene Systeme geeignet. Er kann mit Wasser sowie Wasser-Glykol-Gemischen bis zu einem Mischungsverhältnis von 50 zu 50 Prozent betrieben werden. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 0 und 110 Grad Celsius.

Welche Anschluss- und Bauformen sind verfügbar?

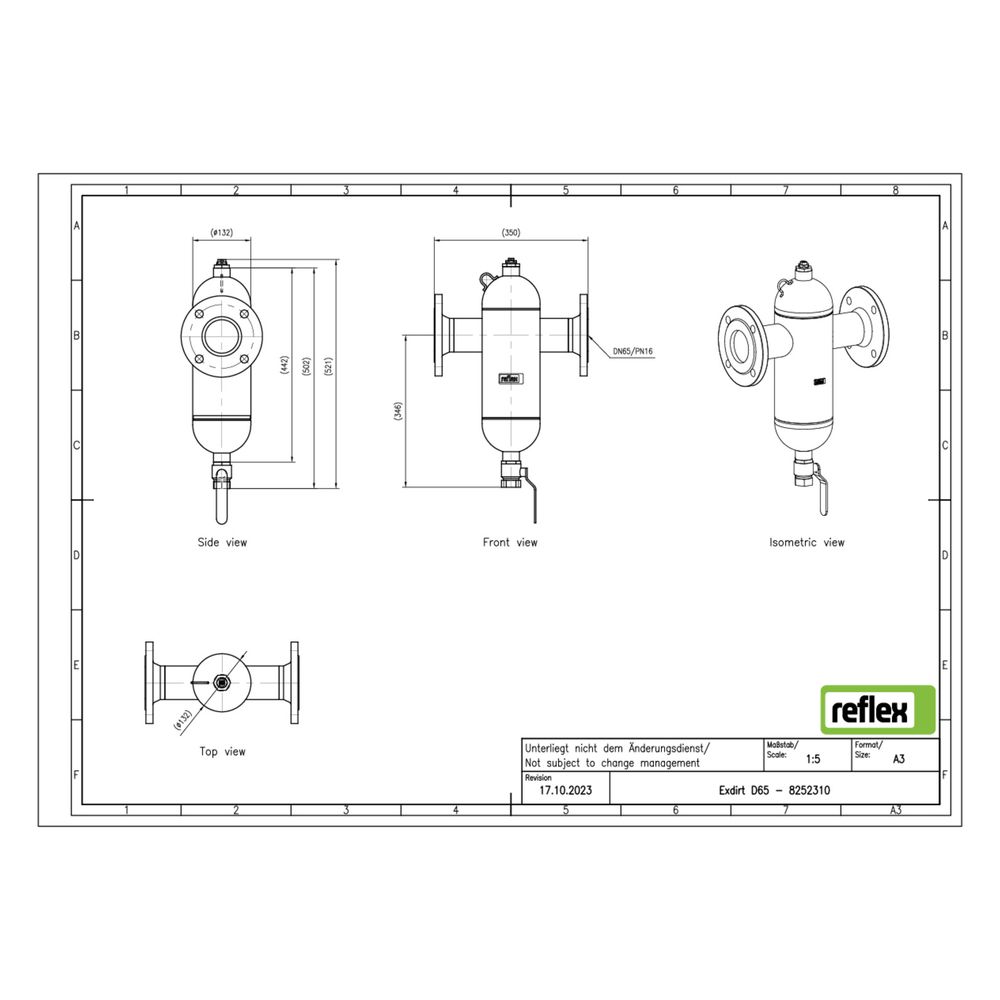

Das Modell Reflex Exdirt D DN 65 ist in der Ausführung mit horizontalem Flanschanschluss und 4-Loch-Flansch erhältlich. Das Gehäuse besteht aus robustem Stahl, der Rohraußendurchmesser beträgt 76,10 mm, und die Baulänge liegt bei 350 mm. Die Armatur ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt.

Technische Daten

• Nenndurchmesser: DN 65
• Anschluss: Flansch, 4-Loch
• Werkstoff Gehäuse: Stahl
• Maximaler Arbeitsdruck: 10 bar
• Maximale Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Durchflussleistung: 0,10 bis 20 m³/h
• Kvs-Wert: 121,7
• Bauform: horizontal
• Baulänge: 350 mm
• Rohraußendurchmesser: 76,10 mm

Der Reflex Exdirt Schmutzabscheider D DN 65 mit Flanschanschluss bietet eine zuverlässige Entfernung von Schmutzpartikeln ab 5 Mikrometern und ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen mit Wasser oder Wasser-Glykol-Gemischen bis 50 Prozent geeignet. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 Grad Celsius unterstützt er die Betriebssicherheit und Effizienz der Anlage nachhaltig.
