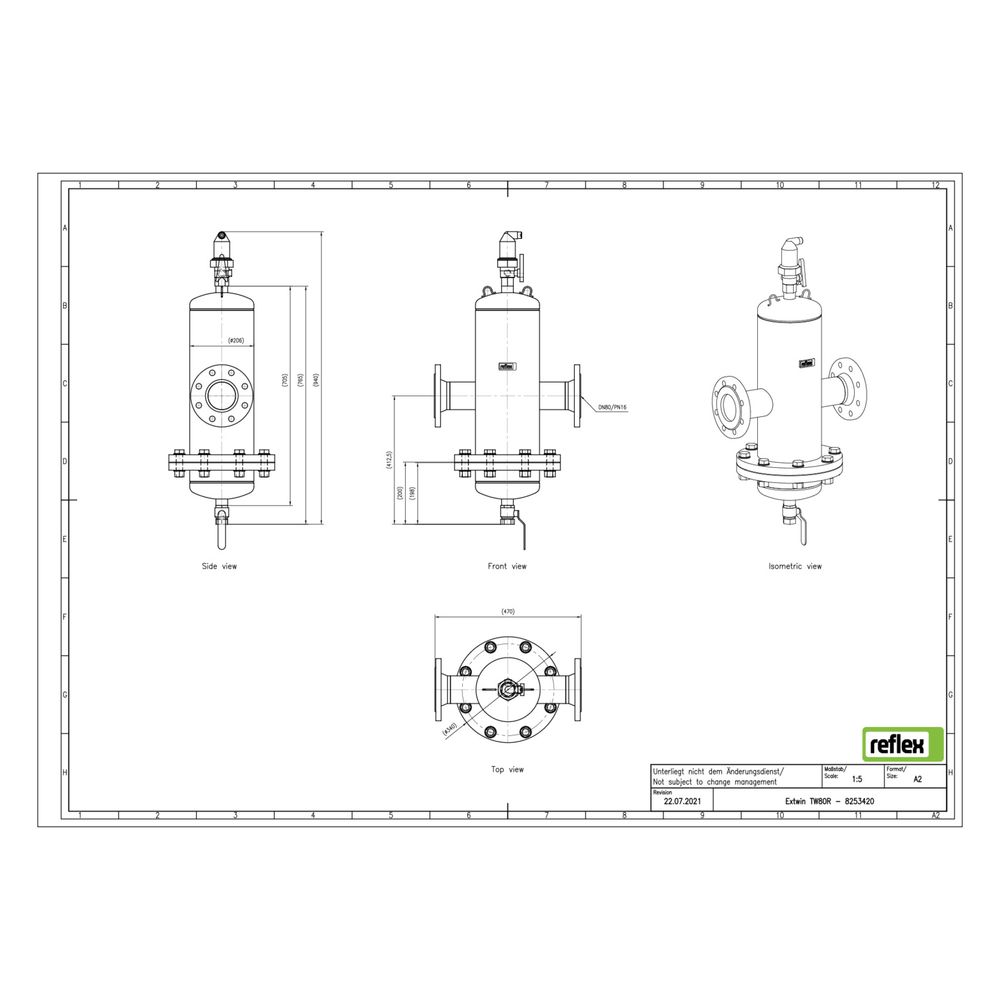

Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 80 R, mit Wartungsflansch und Flansch, 8-Loch, 10 bar
Der Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 80 R mit Wartungsflansch und 8-Loch-Flanschanschluss ist eine kombinierte Armatur zur effizienten Entfernung von Schlamm und Mikroblasen in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Systemkreisläufen. Das Gerät ist für Wasser und Wasser/Glykolgemische bis zu 50 % geeignet und arbeitet bei einem maximalen Betriebsdruck von 10 bar.
Wie schützt der Extwin Schmutzabscheider empfindliche Geräte?
Der Extwin Schmutzabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement namens Flowpac und leitet diese automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre ab. Dadurch werden Mikroblasen und Luft zuverlässig aus dem System entfernt, was die Funktion empfindlicher Geräte an Hochpunkten unterstützt.
Wie werden Schmutzpartikel im System entfernt?
Das Gerät ist mit einem speziell gestalteten Einsatz ausgestattet, der Partikel ab einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom abscheidet. Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Betriebsunterbrechung ermöglicht.
Welche Anschluss- und Bauarten sind verfügbar?
Der Extwin Schmutzabscheider ist in verschiedenen Ausführungen erhältlich, unter anderem aus Stahl mit Flanschanschluss und Wartungsflansch für einfachen Gehäusezugang bei Reinigungs- und Revisionsarbeiten. Die hier beschriebene Variante verfügt über einen horizontalen Flanschanschluss mit 8-Loch-Flansch und einen Rohraußendurchmesser von 88,90 mm.
Für welche Systeme und Medien ist der Extwin geeignet?
Das Gerät ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme geeignet. Es kann mit Wasser und Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 % betrieben werden. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 0 und 110 °C.
Technische Daten
- Nenndurchmesser: DN 80
- Anschluss: 8-Loch-Flansch
- Werkstoff Gehäuse: Stahl
- Maximaler Betriebsdruck: 10 bar
- Maximale Glykol-Mischung: 50 %
- Durchflussleistung: 0,10 bis 27 m³/h
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Kvs-Wert: 158,5
- Bauart: horizontal
- Reinigung: Entschlammungskugelhahn ohne Betriebsunterbrechung
- Automatischer Entlüfter: integriert, absperrbar mit 3-Wege-Ventil-Unterteil
Der Reflex Extwin Schmutzabscheider TW DN 80 R bietet eine zuverlässige Kombination aus Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit einem maximalen Betriebsdruck von 10 bar und der Eignung für Wasser/Glykolgemische bis 50 % unterstützt er die Systemfunktion durch effiziente Gas- und Partikelabscheidung sowie einfache Wartung über den Wartungsflansch und den Entschlammungskugelhahn.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8253420 |
| Hersteller | Reflex |
| Anschluss | Flansch |
| Artikelnummer | REFLEX-8253420 |
| Ausführung | horizontal |
| Baulänge | 470,00 |
| Durchflussleistung | 0,10 - 27,00 |
| EAN-13 | 4036705119231 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 71 kg |
| Kvs-Wert | 158,50 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit automatischem Entlüfter | ja |
| Mit Kupplungen | nein |
| Nenndurchmesser | DN 80 |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 88,90 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | DE30666633 |
