Reflex Ausdehnungsgefäß G MAG 400, 400L, 10 bar, stehend, Grau

Das Reflex Reflex G Ausdehnungsgefäß MAG 400 ist ein stehend ausgeführtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch eine langlebige Epoxidharzbeschichtung sowie eine austauschbare Vollmembran aus, die den Anforderungen an wiederkehrende Revisionen bei Großgefäßen entspricht. Die graue Ausführung ist für den vertikalen Einbau mit Füßen vorgesehen und eignet sich für Systeme mit Frostschutzmittelzusätzen von 25 bis 50 Prozent.

Wie ist das Reflex G Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß verfügt über eine Membran aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Die Membran ist austauschbar und entspricht der Norm DIN EN 13831. Das Gehäuse ist mit einer widerstandsfähigen Epoxidharzbeschichtung versehen, die den Korrosionsschutz verbessert. Das Gefäß ist stehend ausgeführt und besitzt Füße für eine stabile Aufstellung. Ein Manometer sowie ein Vordruckventil sind durch einen Metallbügel geschützt, um die Betriebssicherheit zu erhöhen.

Für welche Anwendungen ist das Reflex G Ausdehnungsgefäß geeignet?

Das Reflex G 400 ist für den Einsatz in geschlossenen Heizungs- und Kühlsystemen ausgelegt. Es ist geeignet für Zentralheizungen und kann auch in Kühlwassersystemen verwendet werden. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen, sondern für Systeme mit Frostschutzmittelzusätzen zwischen 25 und 50 Prozent. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur liegt bei 70 °C. Die Mediumtemperatur im Dauerbetrieb kann zwischen -10 °C und 70 °C liegen.

Welche Anschlüsse und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?

Das Gefäß ist mit einem metrischen Außengewindeanschluss mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm) ausgestattet. Für Volumina bis 1000 Liter beträgt der Durchmesser 740 mm. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Optional kann eine Muffe für einen Membranbruchmelder eingebaut werden. Das Modell Reflex G 400 ist mit einer Besichtigungsöffnung ausgestattet, die bei größeren Gefäßen ab 1000 Litern mit einem Durchmesser von 1000 mm vorhanden ist.

Welche Normen und Zulassungen erfüllt das Reflex G Ausdehnungsgefäß?

Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000. Es ist zugelassen gemäß der Richtlinie für Druckgeräte 2014/68/EU. Für den Schweizer Markt gilt, dass bei einem Produkt von PSV mal Volumen kleiner oder gleich 3000 bar mal Liter keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI besteht.

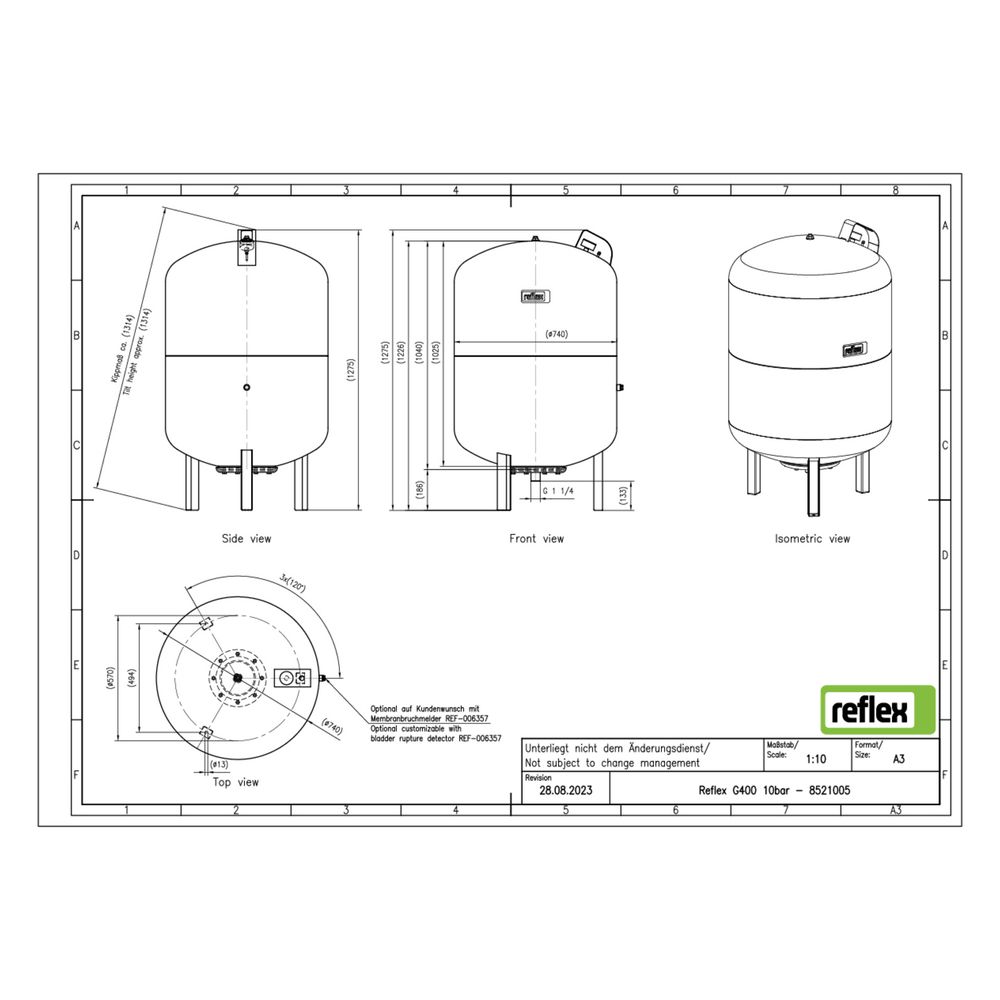

Technische Daten

• Nennvolumen: 400 l
• Maximaler Betriebsdruck: 10 bar
• Farbe: Grau
• Bauhöhe: 1275 mm
• Durchmesser: 740 mm
• Anschluss: Außengewinde (metrisch), 1 1/4 Zoll (32 mm)
• Membranmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Max. Betriebstemperatur: 70 °C
• Vordruck: 3,5 bar
• Platzierung: Vertikal mit Füßen

Das Reflex Reflex G Ausdehnungsgefäß MAG 400 bietet eine robuste und wartungsfreundliche Lösung für geschlossene Heiz- und Kühlsysteme. Mit seiner austauschbaren Membran, dem hohen Betriebsdruck von 10 bar und der widerstandsfähigen Epoxidharzbeschichtung ist es für vielfältige Anwendungen geeignet und unterstützt den sicheren Betrieb von Systemen mit Frostschutzmittelzusätzen bis 50 Prozent.
