Reflex Exdirt Schmutzabscheider vertikal D 50 V, mit F1 Flansch, 10 bar

Der Reflex Exdirt Schmutzabscheider vertikal D 50 V mit F1 Flansch ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen sowie flüssigkeitsgefüllten Anlagensystemen konzipiert. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus dem Flüssigkeitsstrom und ist für Wasser sowie Wasser/Glykol-Gemische bis zu einem Mischverhältnis von 50/50 % geeignet. Das Gerät ist für einen maximalen Betriebsdruck von 10 bar und eine Mediumtemperatur von bis zu 110 °C ausgelegt und verfügt über eine Normeinbaulänge F1 gemäß DIN EN 558:2017-05.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Schmutzabscheider arbeitet nach dem Prinzip eines Vollstromabscheiders mit Beruhigung. Das speziell gestaltete Abscheideelement Flowpac sorgt für die effektive Entfernung von Schmutz- und Schlammpartikeln aus dem Flüssigkeitsstrom. Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Unterbrechung des Anlagenbetriebs ermöglicht. Optional kann der Schmutzabscheider mit einem Magneteinsatz (Exferro) zur Abscheidung ferromagnetischer Partikel erweitert werden.

Für welche Systeme und Medien ist der Schmutzabscheider geeignet?

Der Reflex Exdirt D 50 V ist speziell für geschlossene Heiz- und Kühlsysteme ausgelegt. Er ist nicht für offene Systeme oder Solaranlagen geeignet. Das Gerät kann mit Wasser sowie Wasser/Glykol-Gemischen bis zu 50 % Glykol betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C.

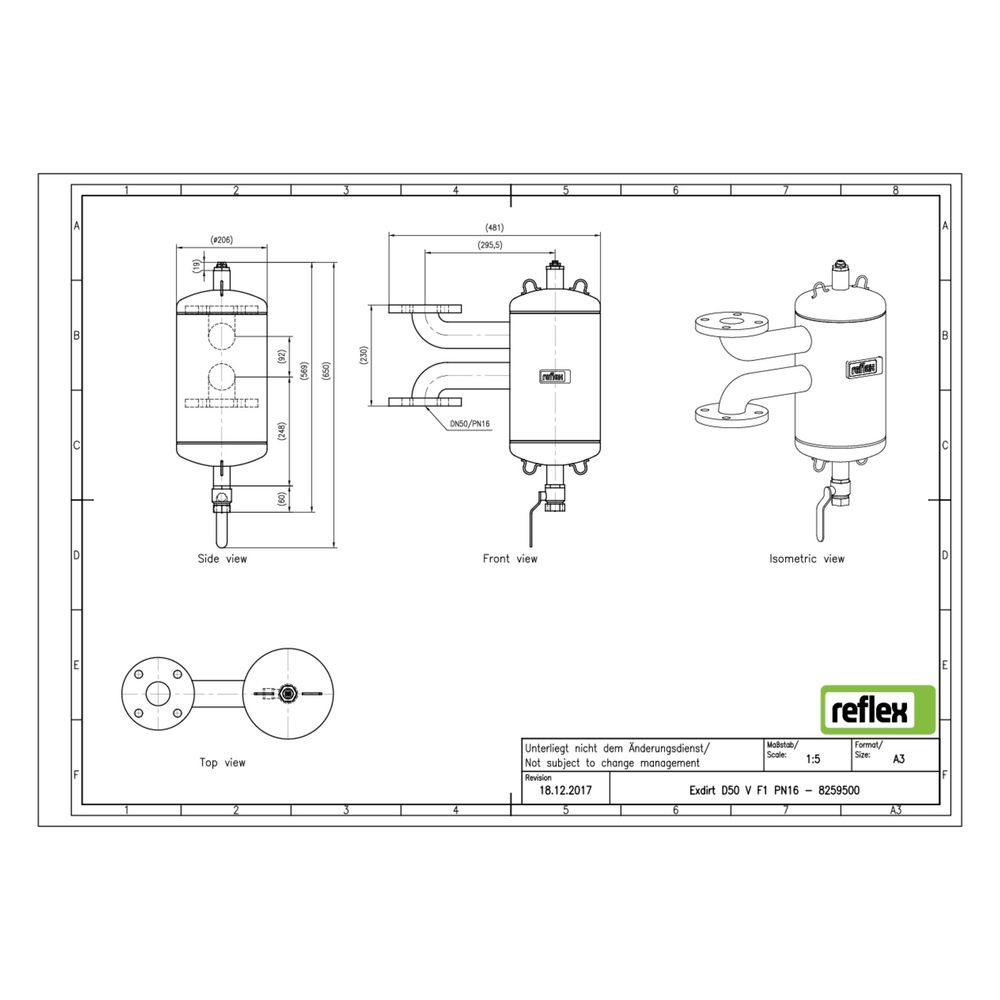

Welche Anschluss- und Materialeigenschaften bietet der Exdirt D 50 V?

Der Schmutzabscheider ist vertikal ausgeführt und verfügt über einen Flanschanschluss mit Normeinbaulänge F1 (DIN 3202-1). Das Gehäuse besteht aus Stahl, der eine hohe Beständigkeit ermöglicht. Der Nenndurchmesser beträgt DN 50, der Rohraußendurchmesser 60,3 mm. Die Baulänge des Geräts liegt bei 230 mm.

Wie wird der Schmutzabscheider in die Anlage integriert und gewartet?

Die Montage erfolgt über den Flanschanschluss, der eine sichere Verbindung im Rohrsystem ermöglicht. Die Reinigung des Schmutzsammelraums ist während des Betriebs möglich, wodurch eine Unterbrechung des Anlagenbetriebs vermieden wird. Dies trägt zur Schonung der Anlagentechnik bei und reduziert Betriebskosten.

Technische Daten

• Typ Abscheider: Schmutz
• Ausführung: vertikal
• Anschluss: Flansch (F1 Normeinbaulänge)
• Werkstoff Gehäuse: Stahl
• Nenndurchmesser: DN 50
• Rohraußendurchmesser: 60,3 mm
• Baulänge: 230 mm
• Max. Arbeitsdruck: 10 bar
• Max. Mediumtemperatur: 110 °C
• Max. Glykol-Mischung: 50 %
• Kvs-Wert: 64,5
• Durchflussleistung: 0,10 bis 12,50 m³/h

Der Reflex Exdirt Schmutzabscheider D 50 V mit F1 Flansch bietet eine effiziente und wartungsfreundliche Lösung zur Entfernung von Schmutzpartikeln ab 5 Mikrometern in geschlossenen Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C schützt er die Anlagentechnik und trägt zur Reduzierung von Betriebskosten bei.
