Reflex Longtherm Plattenwärmetauscher RLG-51-150, geschraubt, 150 Platten, NBR-Dichtungen

Der Reflex Longtherm Plattenwärmetauscher RLG-51-150 ist ein geschraubter Wärmetauscher mit 150 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Leistungen erforderlich ist.

Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine einfache Zerlegung und Wartung.

Welche Kanalformen und Strömungswiderstände sind vorhanden?

Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand entsprechend den Anforderungen der Anwendung.

Für welche Betriebsbedingungen ist der Longtherm RLG-51-150 ausgelegt?

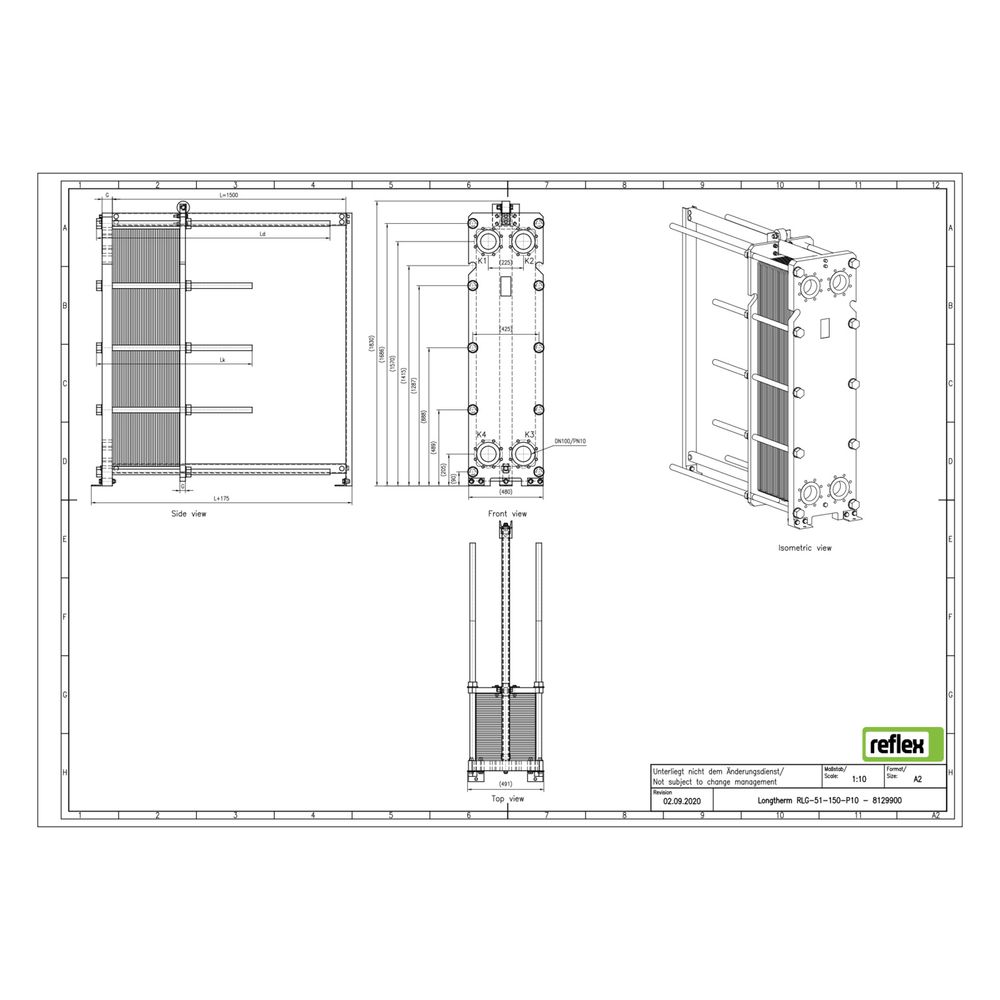

Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 100 an den Anschlüssen. Die Baumaße betragen 480 mm in der Länge, 1824 mm in der Höhe und 1645 mm in der Tiefe. Die Anschlüsse sind nicht seitlich angebracht, und der Wärmetauscher ist nicht vollversiegelt. Eine Dämmschale ist für dieses Modell nicht vorgesehen.

Technische Daten

• Anzahl der Platten: 150
• Werkstoff der Platten: rostfreier Stahl
• Dichtungsmaterial: NBR-Butyl (klebefrei)
• Lotmaterial: Kupfer
• Maximaler Arbeitsdruck: 10 bar
• Nenndurchmesser primär: DN 100
• Baulänge: 480 mm
• Bauhöhe: 1824 mm
• Bautiefe: 1645 mm
• Mittenabstand Anschlüsse: 225 mm
• Seitliche Anschlussmöglichkeit: nein

Der Reflex Longtherm Plattenwärmetauscher RLG-51-150 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Butyl-Dichtungen und der flexiblen Erweiterbarkeit durch zusätzliche Plattenpakete ist er eine zuverlässige Lösung für industrielle Wärmeübertrager-Anwendungen mit einem maximalen Arbeitsdruck von 10 bar und einem Nenndurchmesser von DN 100.
