Reflex Variomat VF 1500 Ausdehnungsgefäß MAG, Nennvolumen 1500l, Vollmembran, Grau

Der Reflex Variomat VF 1500 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 1500 Litern, das speziell für Variomat ein- oder zwei-pumpengesteuerte Druckhaltestationen entwickelt wurde. Das drucklose, gegenüber der Atmosphäre geschlossene Gefäß ist grau lackiert und eignet sich für den Einsatz in Heizungs- und Druckhaltungssystemen, bei denen eine zuverlässige Druckstabilisierung erforderlich ist.

Wie ist das Variomat VF 1500 konstruiert und welche Normen erfüllt es?

Das Ausdehnungsgefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und verfügt über eine austauschbare Vollmembran, die nach DIN EN 13831 gefertigt ist. Die Außenbeschichtung besteht aus Kunststoff, was den Korrosionsschutz verbessert. Das Gefäß entspricht den Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU sowie den Normen DIN EN 13831, VDI 4708 und AD 2000, was eine hohe Qualität und Sicherheit im Betrieb sicherstellt.

Welche Funktionen und Ausstattungsmerkmale bietet das Variomat VF 1500?

Das Gefäß ist mit einer Peilrohrentgasung ausgestattet, die eine einfache Entlüftung ermöglicht. Zusätzlich ist eine angeschweißte seitliche Muffe vorhanden, die den Anschluss eines Membranbruchmelders erlaubt. Das Grundgefäß ist mit einem Messumformer für die Niveaumessung ausgestattet, was eine präzise Überwachung des Füllstands ermöglicht. Die Druckstufe beträgt PN 6, der maximale Arbeitsdruck liegt bei 6 bar, und die maximale Mediumtemperatur im Dauerbetrieb beträgt 70 °C.

Für welche Anwendungen ist das Reflex Variomat VF 1500 geeignet?

Das Ausdehnungsgefäß ist ideal für den Einsatz in pumpengesteuerten Druckhaltestationen, die in Heizungsanlagen oder anderen technischen Systemen zur Druckhaltung verwendet werden. Es unterstützt sowohl ein- als auch zwei-pumpengesteuerte Systeme und trägt zur Stabilisierung des Systemdrucks bei, um einen sicheren und effizienten Betrieb zu ermöglichen.

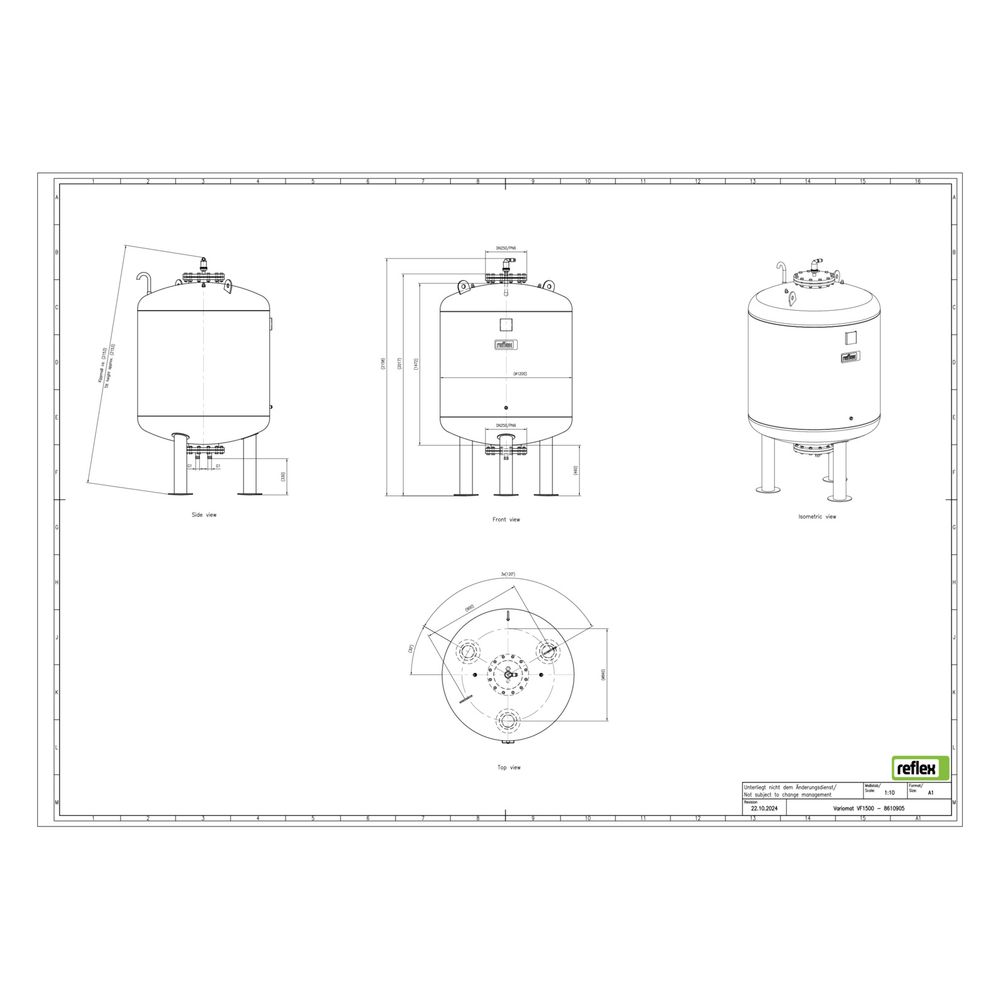

Technische Daten

• Nennvolumen: 1500 l
• Bauhöhe: 2127 mm
• Durchmesser: 1200 mm
• Druckstufe: PN 6
• Max. Arbeitsdruck: 6 bar
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Membran: austauschbare Vollmembran nach DIN EN 13831
• Außenbeschichtung: Kunststoff
• Aufstellung: stehend mit Fußkonstruktion

Das Reflex Variomat VF 1500 Ausdehnungsgefäß bietet eine zuverlässige Druckhaltung für pumpengesteuerte Systeme mit einem Nennvolumen von 1500 Litern. Die robuste Bauweise mit Kunststoffbeschichtung, die austauschbare Vollmembran und die integrierte Niveaumessung sorgen für eine sichere und effiziente Funktion bei einem maximalen Betriebsdruck von 6 bar und einer Mediumtemperatur bis 70 °C.
