Reflex V Vorschaltgefäß, Nenninhalt 200l, mit Füßen, 10 bar, Grau

Der Reflex V Vorschaltgefäß mit einem Nenninhalt von 200 Litern ist ein graues Druckausdehnungsgefäß, das speziell für den Einsatz in Heiz- und Kühlsystemen entwickelt wurde. Es schützt die Membran in Membran-Druckausdehnungsgefäßen vor Übertemperatur und Kondensatbildung bei Medientemperaturen über 70 °C oder unter 4 °C. Das Gefäß ist mit Füßen ausgestattet und für einen maximalen Betriebsdruck von 10 bar ausgelegt, wodurch es sich besonders für Zentralheizungen eignet.

Wie schützt das Reflex V Vorschaltgefäß die Membran?

Das Reflex V Vorschaltgefäß dient als Schutz vor extremen Temperaturen, die die Membran in Membran-Druckausdehnungsgefäßen beeinträchtigen könnten. Es verhindert Übertemperatur und Kondensatbildung im Gasraum, wenn die Medientemperatur dauerhaft über 70 °C oder unter 4 °C liegt. Dadurch wird die Lebensdauer der Membran verlängert und die Betriebssicherheit des gesamten Systems erhöht.

Für welche Anwendungen ist das Vorschaltgefäß geeignet?

Das Vorschaltgefäß Reflex V kann sowohl in Heiz- als auch in Kühlsystemen eingesetzt werden. Es ist geeignet für den Einsatz in Zentralheizungen und kann auch als Pufferspeicher für Heiz- oder Kühlwasser verwendet werden. Die maximale Glykol-Mischung im Medium beträgt 50 %, was eine flexible Nutzung in verschiedenen Systemen ermöglicht.

Welche technischen Merkmale zeichnen das Reflex V Vorschaltgefäß aus?

Das Gefäß ist vertikal aufstellbar und verfügt über eine langlebige Epoxidharzbeschichtung, die es vor Korrosion schützt. Es besitzt einen Außengewindeanschluss mit einem Nenndurchmesser von DN 40 und einem Rohraußendurchmesser von 48,3 mm. Die Druckstufe des Flansches beträgt PN 16, und der maximale Arbeitsdruck liegt bei 10 bar. Das Vorschaltgefäß ist ohne Membran ausgeführt und wird ab der Größe V 40 mit Füßen geliefert, was die Montage erleichtert.

Welche Temperaturbereiche sind für den Betrieb zulässig?

Das Reflex V Vorschaltgefäß ist für Mediumtemperaturen im Dauerbetrieb von minus 10 °C bis 110 °C ausgelegt. Diese breite Temperaturspanne ermöglicht den Einsatz in verschiedenen Heiz- und Kühlsystemen, auch unter anspruchsvollen Bedingungen.

Technische Daten

• Nenninhalt: 200 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: Grau

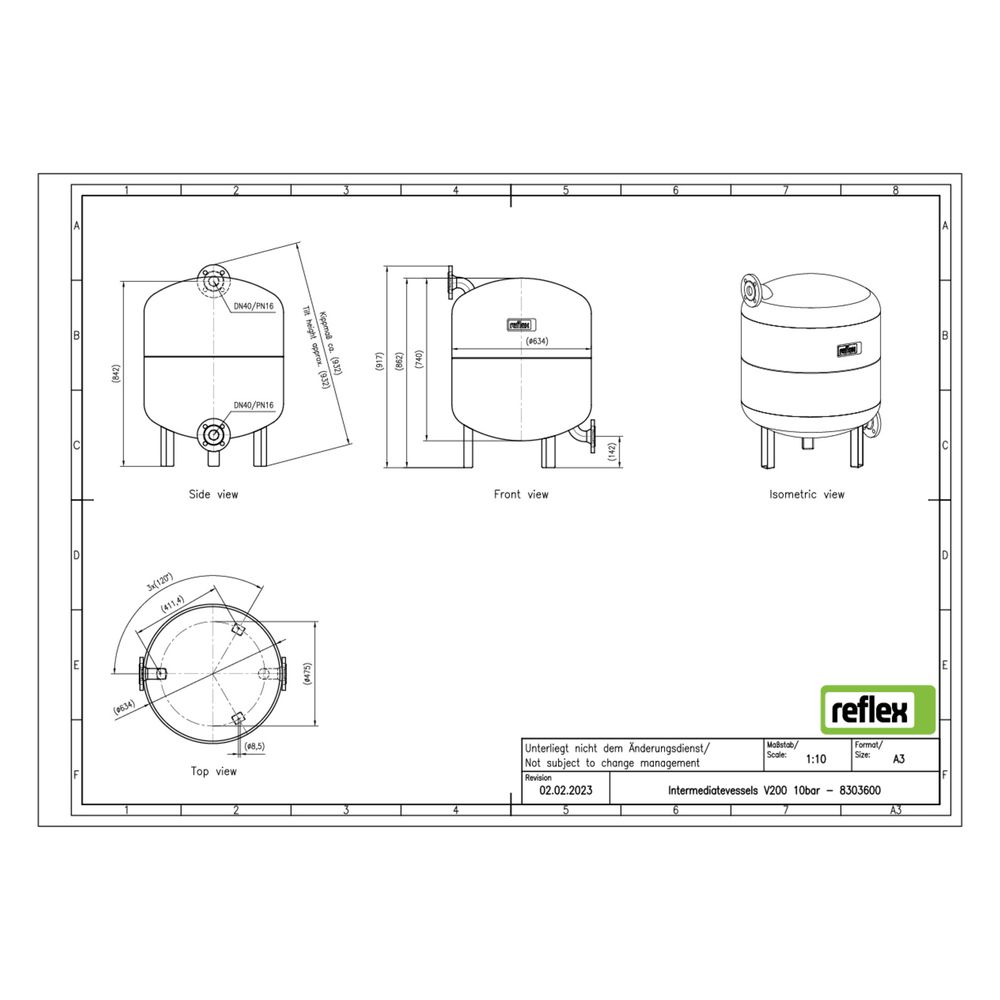

• Bauhöhe: 901 mm
• Durchmesser: 634 mm
• Anschluss: Außengewinde (metrisch), DN 40
• Rohraußendurchmesser Anschluss: 48,3 mm
• Druckstufe Flansch: PN 16
• Mediumtemperatur (Dauerbetrieb): -10 °C bis 110 °C
• Max. Glykol-Mischung: 50 %
• Mit Füßen: Ja
• Geeignet für: Zentralheizung, Kühlen

Das Reflex V Vorschaltgefäß mit 200 Litern Nenninhalt bietet zuverlässigen Schutz für Membran-Druckausdehnungsgefäße bei hohen und niedrigen Temperaturen. Mit einem maximalen Betriebsdruck von 10 bar und der robusten Epoxidharzbeschichtung ist es für den Einsatz in Heiz- und Kühlsystemen bestens geeignet und unterstützt eine lange Lebensdauer der angeschlossenen Komponenten.
