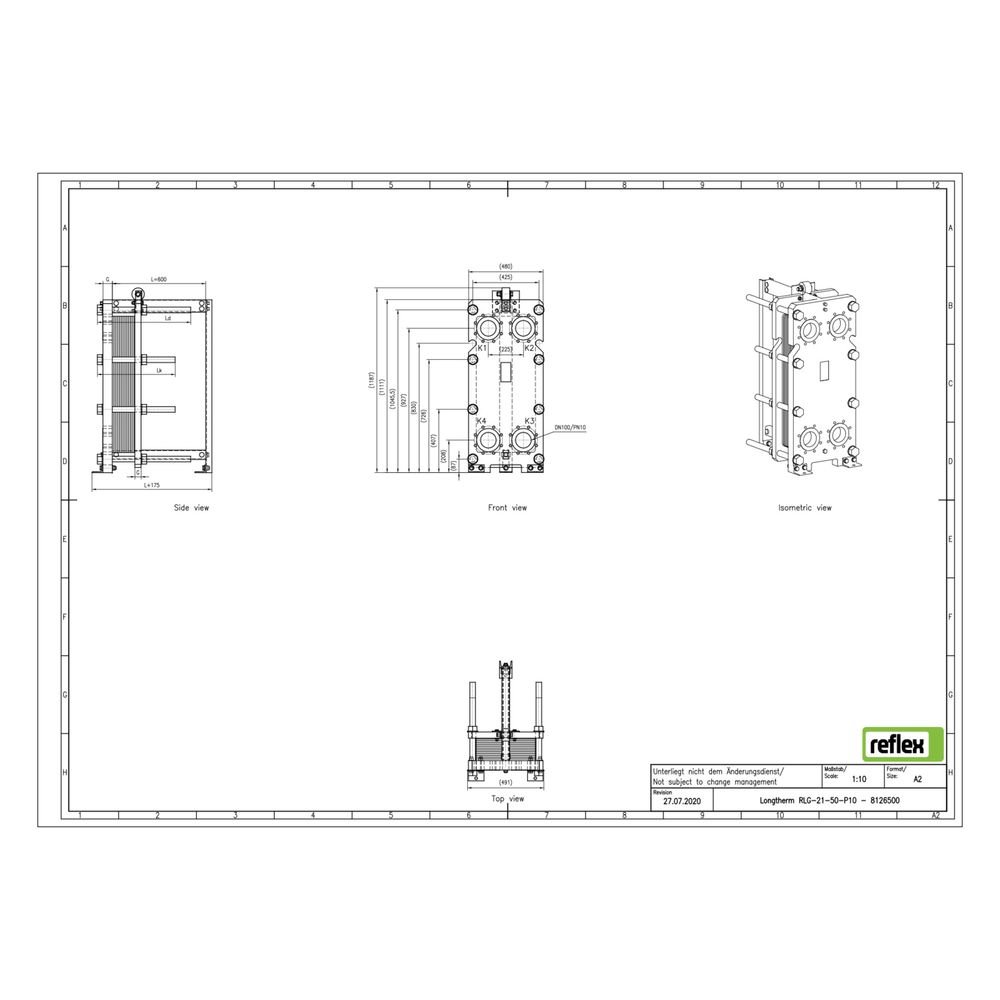

Reflex Longtherm Plattenwärmetauscher RLG-21-50, geschraubt, 50 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-21-50 ist ein geschraubter Wärmetauscher mit 50 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Drücken erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert sind. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine einfache Zerlegung und Wartung.
Welche Strömungskanäle und deren Eigenschaften sind vorhanden?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Druckverlust entsprechend den Anforderungen der Anwendung.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?
Der Reflex Longtherm RLG-21-50 ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 100 im Primärkreislauf. Die Baumaße betragen 480 mm in der Länge, 1181 mm in der Höhe und 745 mm in der Tiefe. Der Wärmetauscher ist nicht vollversiegelt, bietet keine seitliche Anschlussmöglichkeit und ist nicht für die Verwendung mit Dämmschalen vorgesehen.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Lotmaterial: Kupfer (nicht verwendet aufgrund der geschraubten Bauweise)
- Maximaler Arbeitsdruck: 10 bar
- Nenndurchmesser primär: DN 100
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 745 mm
- Mittenabstand Anschlüsse: 225 mm
Der Reflex Longtherm Plattenwärmetauscher RLG-21-50 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der flexiblen Erweiterbarkeit durch zusätzliche Plattenpakete ist er eine zuverlässige Lösung für industrielle Wärmeübertrager-Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8126500 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8126500 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 745,00 |
| EAN-13 | 4036705220869 |
| Geeignet für Dämmschale | nein |
| Gewicht | 381,6 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
