Reflex Exdirt Schmutzabscheider D DN 150, mit Flansch, 8-Loch, 10 bar
Der Reflex Exdirt Schmutzabscheider D DN 150 mit Flanschanschluss ist ein robustes Zubehör für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er entfernt zuverlässig Schmutz- und Schlammpartikel ab einer Größe von 5 Mikrometern aus dem Medium Wasser oder Wasser/Glykol-Gemisch bis zu 50 Prozent. Mit einem maximalen Betriebsdruck von 10 bar und einem Nenndurchmesser von DN 150 ist er für anspruchsvolle Anwendungen in der Gebäudetechnik geeignet.
Wie funktioniert der Reflex Exdirt Schmutzabscheider?
Der Exdirt Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch Partikel effektiv aus dem Flüssigkeitsstrom abgeschieden werden. Ein speziell gestalteter Einsatz sorgt dafür, dass auch kaum sichtbare Schmutz- und Schlammpartikel aus dem Medium entfernt werden. Das magnetische Funktionsprinzip unterstützt die Abscheidung von metallischen Partikeln, was die Lebensdauer und Effizienz der Anlage erhöht.
Wie wird der Schmutzabscheider gereinigt?
Die Reinigung des Schmutzsammelraums erfolgt über einen integrierten Entschlammungskugelhahn, der eine Entleerung und Reinigung ohne Betriebsunterbrechung ermöglicht. Dies sorgt für eine kontinuierliche Anlagenfunktion und reduziert den Wartungsaufwand.
Für welche Systeme und Medien ist der Exdirt geeignet?
Der Schmutzabscheider ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme geeignet. Er kann mit Wasser sowie Wasser/Glykol-Gemischen bis zu einem Mischungsverhältnis von 50 zu 50 Prozent betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C.
Welche Anschluss- und Bauformen sind verfügbar?

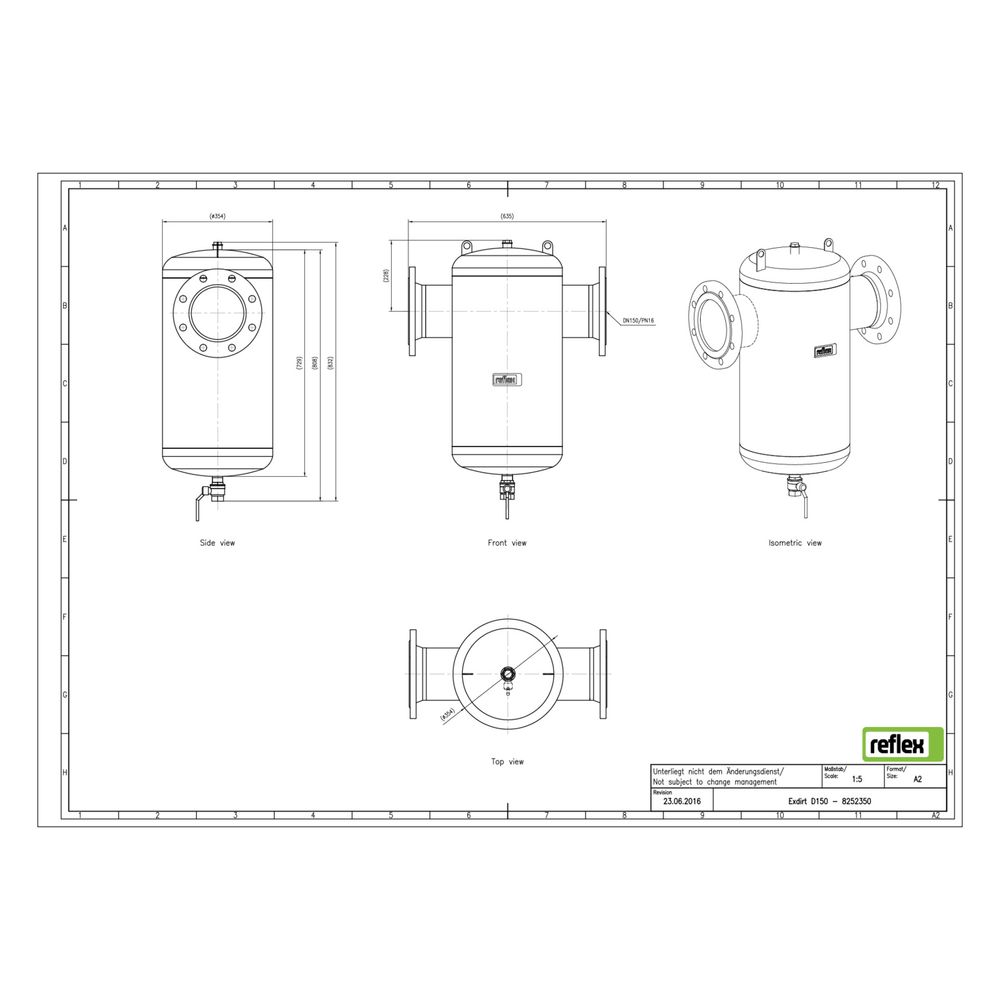

Das Modell verfügt über einen horizontalen Flanschanschluss mit 8-Loch-Flansch und einem Rohraußendurchmesser von 168,3 mm. Die Baulänge beträgt 635 mm. Das Gehäuse besteht aus Stahl, was eine hohe Stabilität und Langlebigkeit ermöglicht.
Technische Daten
- Nenndurchmesser: DN 150
- Anschluss: Flansch, 8-Loch
- Werkstoff Gehäuse: Stahl
- Maximaler Betriebsdruck: 10 bar
- Maximale Mediumtemperatur: 110 °C
- Maximale Glykol-Mischung: 50 %
- Durchflussleistung: 0,10 bis 108 m³/h
- Kvs-Wert: 487,9
- Baulänge: 635 mm
- Rohraußendurchmesser: 168,3 mm
- Reinigung während des Betriebs: möglich
- Funktionsprinzip: Vollstrom mit Beruhigung, magnetisch
Der Reflex Exdirt Schmutzabscheider D DN 150 mit Flanschanschluss bietet eine effiziente Partikelabscheidung für Heiz- und Kühlsysteme. Mit seiner robusten Stahlkonstruktion, der hohen Durchflussleistung und der Möglichkeit zur Reinigung während des Betriebs unterstützt er eine zuverlässige und wirtschaftliche Anlagenfunktion.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8252350 |
| Hersteller | Reflex |
| Anschluss | Flansch |
| Artikelnummer | REFLEX-8252350 |
| Ausführung | horizontal |
| Baulänge | 635,00 |
| Durchflussleistung | 0,10 - 108,00 |
| EAN-13 | 4036705118807 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 64 kg |
| Kvs-Wert | 487,90 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | DN 150 |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | ja |
| Rohraußendurchmesser | 168,30 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
