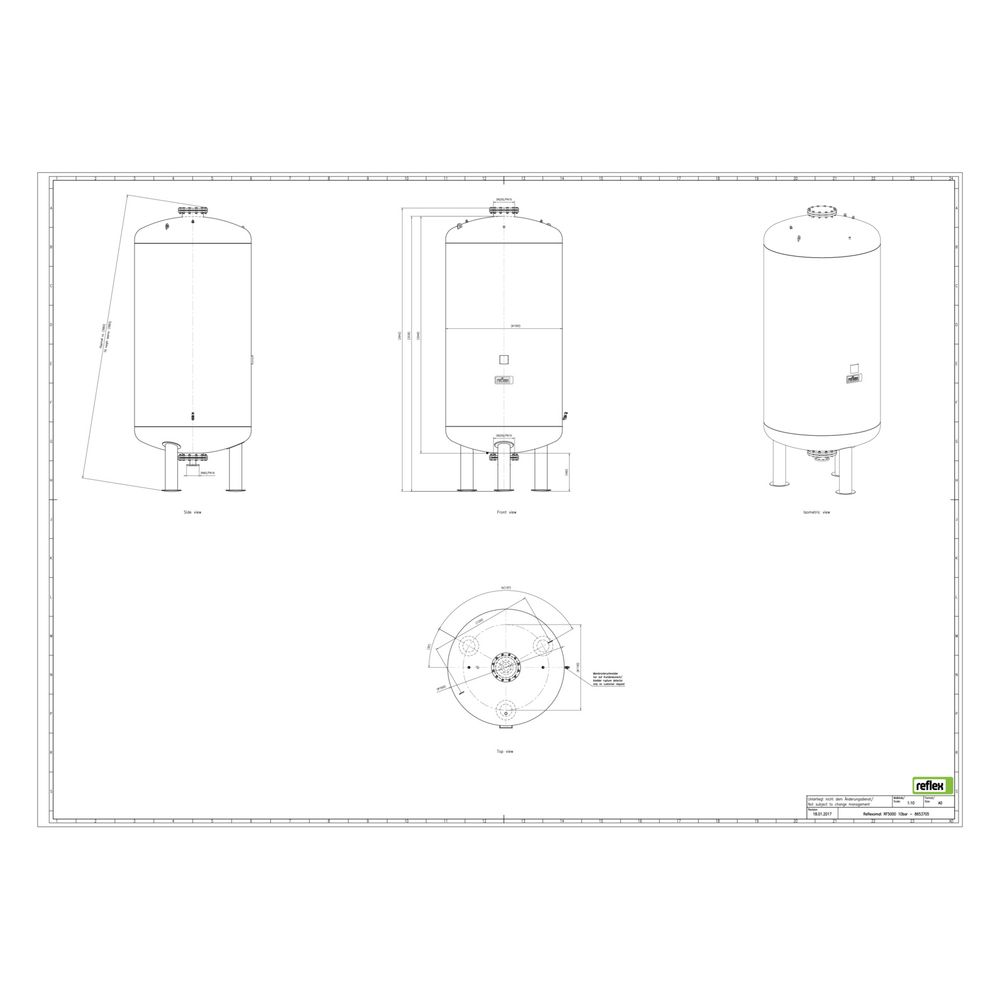

Reflex Reflexomat RF Ausdehnungsgefäß MAG 5000, Nennvolumen 5000l, 10 bar, Vollmembran, Grau
Der Reflex Reflexomat RF Ausdehnungsgefäß MAG 5000 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 5000 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist Teil der Reflexomat Serie und eignet sich für den Einsatz in kompressorgesteuerten Druckhaltestationen in geschlossenen Heiz- und Kühlwasseranlagen. Das Gefäß ist stehend ausgeführt, mit einer robusten Fußkonstruktion und einer austauschbaren Butyl-Vollmembran nach DIN EN 13831 ausgestattet.
Wie funktioniert das Reflexomat RF Ausdehnungsgefäß?
Das Reflexomat RF dient als Folgegefäß in kompressorgesteuerten Druckhaltestationen und sorgt für eine zuverlässige Druckhaltung in Heiz- und Kühlwassersystemen. Die Steuereinheit reguliert den Druck mithilfe von ein oder zwei Kompressoren sowie einem Luftabströmventil. Die austauschbare Butyl-Vollmembran trennt das Medium vom Druckluftpolster und ermöglicht eine dauerhafte Funktion.
Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?
Das Reflexomat RF entspricht der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 konstruiert. Es ist gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI bei einem Produkt von (PSV mal VN) kleiner oder gleich 3.000 bar mal Liter von einer Bewilligungspflicht ausgenommen.
Wie ist das Ausdehnungsgefäß konstruiert und welche Sicherheitsmerkmale besitzt es?
Das Gefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und innen sowie außen kunststoffbeschichtet. Ein bauteilgeprüftes Luftsicherheitsventil sichert das Gefäß ab. Zusätzlich ist eine angeschweißte seitliche Muffe für den Anschluss eines Membranbruchmelders vorhanden, um frühzeitig auf Membranbeschädigungen aufmerksam zu machen.
Für welche Anwendungen ist das Reflexomat RF Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist speziell für den Einsatz in kompressorgesteuerten Druckhaltestationen in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Es eignet sich für Anlagen, die eine präzise und zuverlässige Druckhaltung erfordern, beispielsweise in gewerblichen oder industriellen Heiz- und Kühlsystemen.
Technische Daten
- Nennvolumen: 5000 l
- Maximaler Betriebsdruck: 10 bar
- Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
- Bauhöhe: 3642 mm
- Durchmesser: 1500 mm
- Nenndurchmesser Ausdehnungsanschluss: DN 65
- Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
- Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
- Platzierung: stehend
- Außenbeschichtung: kunststoffbeschichtet
- Sicherheitsventil: bauteilgeprüftes Luftsicherheitsventil
Das Reflexomat RF Ausdehnungsgefäß MAG 5000 bietet eine zuverlässige Druckhaltung in Heiz- und Kühlwasseranlagen mit einem Nennvolumen von 5000 Litern und einem maximalen Betriebsdruck von 10 bar. Die robuste Bauweise mit austauschbarer Butyl-Vollmembran und Sicherheitsventil sorgt für eine sichere und langlebige Funktion in kompressorgesteuerten Druckhaltestationen.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung kompressorgesteuert |
| Hersteller-Serie | Reflexomat |
| Hersteller-Produktgruppe | Reflexomat |
| Hersteller-Artikelnummer | 8653705 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8653705 |
| Bauhöhe | 3642,00 |
| Druckstufe Artikel | PN 10 |
| Durchmesser | 1500,00 |
| EAN-13 | 4036705113307 |
| Gewicht | 1500 kg |
| Max Arbeitsdruck | 10,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| WEEE-Nr. | 30666633 |
