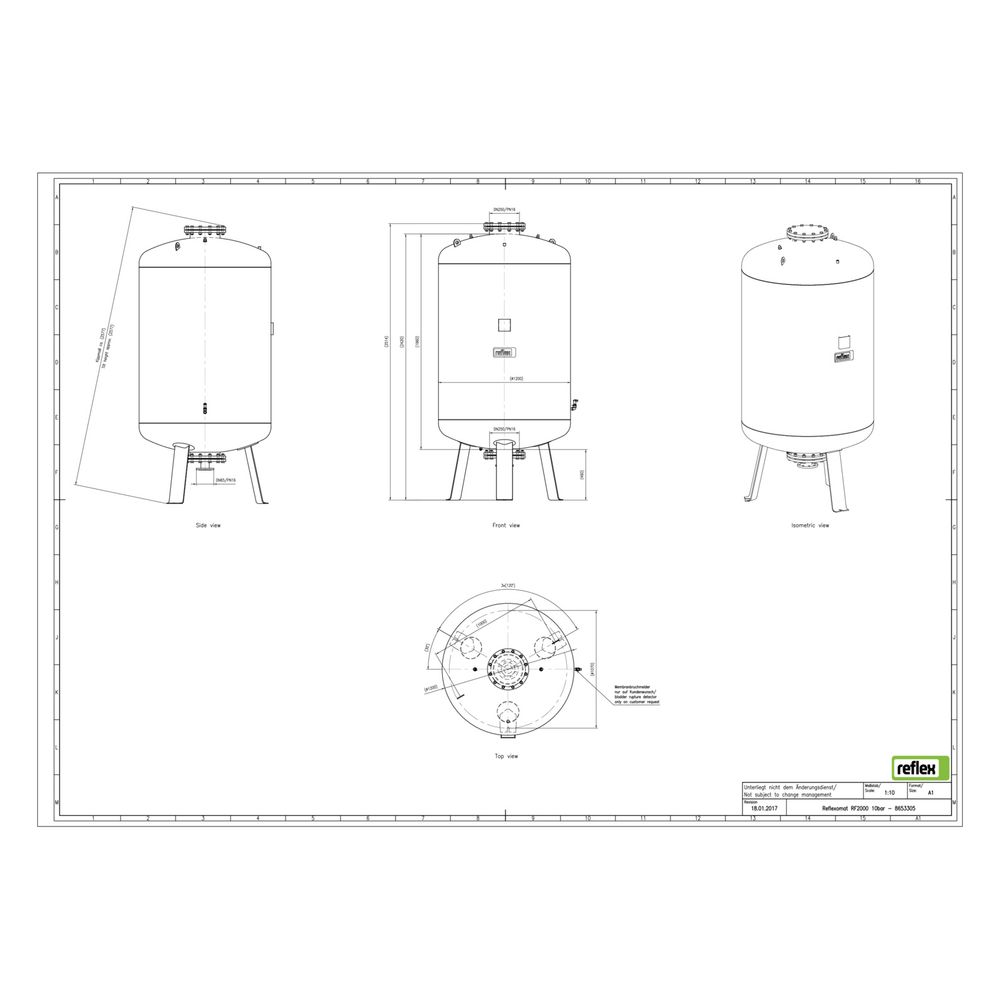

Reflex Reflexomat RF Ausdehnungsgefäß MAG 2000, Nennvolumen 2000l, 10 bar, Vollmembran, Grau
Der Reflex Reflexomat RF Ausdehnungsgefäß MAG 2000 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 2000 Litern und einem maximalen Betriebsdruck von 10 bar. Es gehört zur Reflexomat Serie und ist für den Einsatz in kompressorgesteuerten Druckhaltestationen in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Das Gefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und verfügt über eine austauschbare Butyl Vollmembran nach DIN EN 13831.
Wie funktioniert das Reflexomat RF Ausdehnungsgefäß?
Das Ausdehnungsgefäß dient als Folgegefäß in kompressorgesteuerten Druckhaltestationen und sorgt für eine stabile Druckhaltung in Heiz- und Kühlwassersystemen. Die Druckregelung erfolgt über eine Steuereinheit mit einem oder zwei Kompressoren sowie einem Luftabströmventil. Das Gefäß gleicht Volumenänderungen im System aus und trägt zur Stabilisierung des Betriebsdrucks bei.
Welche Sicherheitsmerkmale sind integriert?
Das Gefäß ist mit einem bauteilgeprüften Luftsicherheitsventil ausgestattet, das für die Absicherung sorgt. Eine angeschweißte seitliche Muffe ermöglicht den Anschluss eines Membranbruchmelders zur Überwachung der Membranfunktion. Die Konstruktion entspricht der EU-Druckgeräterichtlinie 2014/68/EU sowie den Normen DIN EN 13831, VDI 4708 und AD 2000.
Welche Materialien und Beschichtungen werden verwendet?
Das Gefäß ist innen und außen kunststoffbeschichtet, was den Korrosionsschutz verbessert. Die Membran besteht aus austauschbarem Butyl, das den Anforderungen der DIN EN 13831 entspricht und eine dauerhafte Abdichtung ermöglicht.
Für welche Einsatzbedingungen ist das Gefäß geeignet?
Das Reflexomat RF ist für geschlossene Heiz- und Kühlwasseranlagen ausgelegt und kann mit einer maximalen Mediumtemperatur von 70 °C betrieben werden. Die Druckstufe beträgt PN 10, entsprechend einem maximalen Arbeitsdruck von 10 bar. Die Bauhöhe beträgt 2514 mm, der Durchmesser 1200 mm.
Wie erfolgt der Anschluss des Ausdehnungsgefäßes?
Das Gefäß verfügt über einen Ausdehnungsanschluss mit einem Nenndurchmesser von DN 65 und einem Rohraußendurchmesser von 76,1 mm. Die seitliche Muffe ermöglicht den Anschluss eines Membranbruchmelders zur Überwachung.
Technische Daten
- Nennvolumen: 2000 l
- Maximaler Arbeitsdruck: 10 bar
- Maximale Mediumtemperatur: 70 °C
- Bauhöhe: 2514 mm
- Durchmesser: 1200 mm
- Druckstufe: PN 10
- Nenndurchmesser Ausdehnungsanschluss: DN 65
- Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
- Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
- Gefäßtyp: stehend mit Fußkonstruktion
Das Reflexomat RF Ausdehnungsgefäß MAG 2000 bietet eine zuverlässige und normgerechte Lösung zur Druckhaltung in Heiz- und Kühlwassersystemen. Mit seinem großen Nennvolumen, der robusten Bauweise und der integrierten Sicherheitsausstattung unterstützt es eine stabile Systemfunktion bei einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur bis 70 °C.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung kompressorgesteuert |
| Hersteller-Serie | Reflexomat |
| Hersteller-Produktgruppe | Reflexomat |
| Hersteller-Artikelnummer | 8653305 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8653305 |
| Bauhöhe | 2514,00 |
| Druckstufe Artikel | PN 10 |
| Durchmesser | 1200,00 |
| EAN-13 | 4036705113277 |
| Gewicht | 1050 kg |
| Max Arbeitsdruck | 10,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| WEEE-Nr. | 30666633 |
