Reflex Ausdehnungsgefäß G MAG 1000/740, 1000L, 16 bar, stehend, Grau
Der Reflex Reflex G Ausdehnungsgefäß MAG 1000/740 ist ein stehendes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und verfügt über eine langlebige graue Epoxidharzbeschichtung. Das Gefäß ist geeignet für den Einsatz in Zentralheizungen und Kühlsystemen mit Frostschutzmittelzusätzen von 25 bis 50 Prozent.
Wie ist das Reflex G Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß besitzt eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Die Membran entspricht der Norm DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, was die Betriebssicherheit erhöht. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden.
Welche Anschlussmöglichkeiten und Maße bietet das Gefäß?

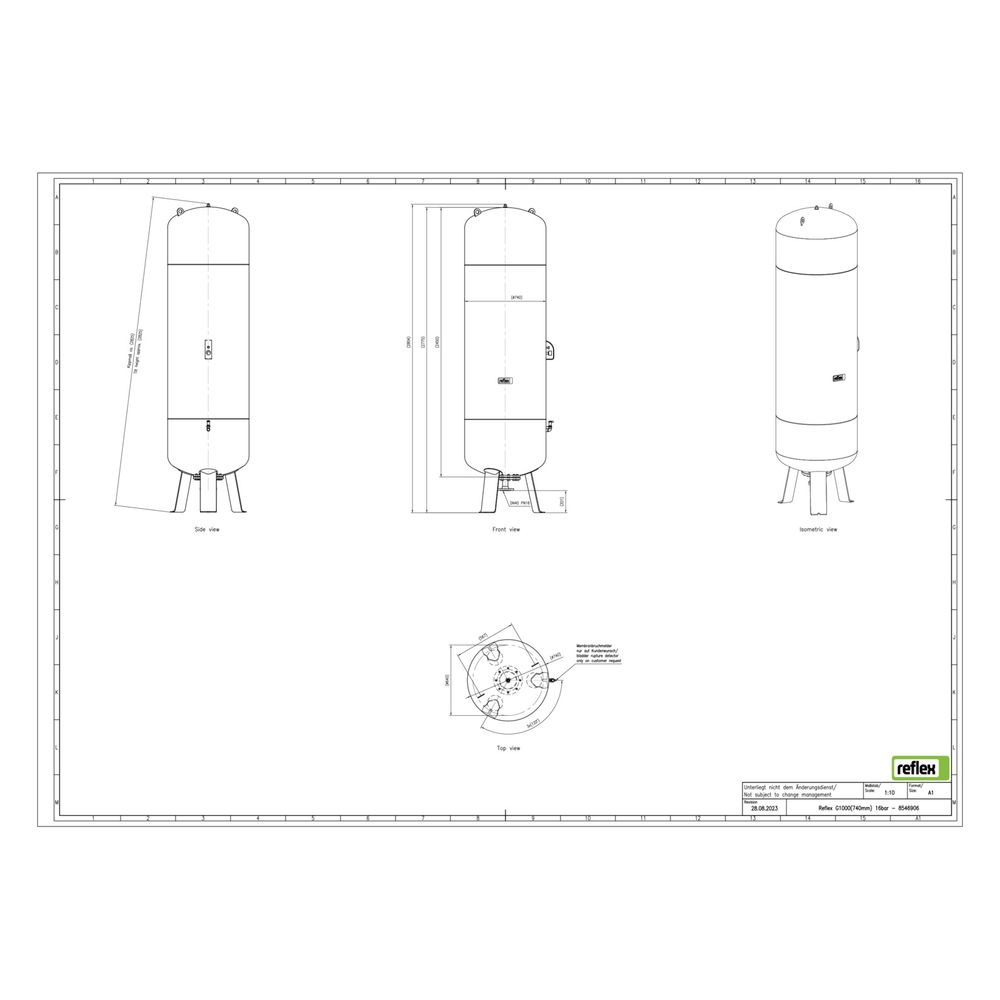

Das Reflex G MAG 1000/740 ist mit metrischem Außengewinde ausgestattet und hat einen Durchmesser von 740 mm sowie eine Bauhöhe von 2816 mm. Es ist für eine stehende Installation mit integrierten Füßen vorgesehen. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt DN 40 mit einem Rohraußendurchmesser von 48,3 mm. Für Gefäße bis 1000 Liter sind Gewindeanschlüsse vorgesehen, während größere Gefäße Flanschanschlüsse DN65/PN6 oder DN65/PN16 besitzen.
Für welche Betriebsbedingungen ist das Ausdehnungsgefäß geeignet?
Das Gefäß ist für eine maximale Systemtemperatur von 120 °C und eine maximale Mediumtemperatur im Dauerbetrieb von bis zu 70 °C ausgelegt. Es ist geeignet für den Einsatz mit Frostschutzmitteln in einer Konzentration von 25 bis 50 Prozent. Die maximale Arbeitsdruckstufe beträgt 16 bar. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen, sondern speziell für Heiz- und Kühlwasser.
Welche Normen und Zulassungen erfüllt das Reflex G Ausdehnungsgefäß?
Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 Regelwerke. Es ist zugelassen gemäß der Richtlinie für Druckgeräte 2014/68/EU. Für den Schweizer Markt besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt von PSV mal Volumen kleiner oder gleich 3000 bar mal Liter ist.
Technische Daten
- Nennvolumen: 1000 l
- Maximaler Betriebsdruck: 16 bar
- Bauhöhe: 2816 mm
- Durchmesser: 740 mm
- Anschluss: Außengewinde (metrisch)
- Nenndurchmesser Ausdehnungsanschluss: DN 40
- Werkstoff Membran: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Glykol-Mischung: 50 %
- Max. Systemtemperatur: 120 °C
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
Das Reflex Reflex G Ausdehnungsgefäß MAG 1000/740 bietet eine robuste und langlebige Lösung für die Druckkompensation in geschlossenen Heiz- und Kühlsystemen. Mit seiner austauschbaren Membran, der hohen Druckfestigkeit von 16 bar und der Eignung für Frostschutzmittelzusätze bis 50 Prozent ist es für vielfältige Anwendungen in der Haustechnik geeignet und unterstützt eine sichere und effiziente Systemfunktion.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8546906 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8546906 |
| Bauhöhe | 2816,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705111556 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 274 kg |
| Kippmaß | 2840,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 40 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 48,30 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| WEEE-Nr. | 30666633 |
