Beschreibung
Reflex Ausdehnungsgefäß G MAG 1500, 1500L, 6 bar, stehend, Grau
Der Reflex Reflex G Ausdehnungsgefäß MAG 1500 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1500 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist für geschlossene Heiz- und Kühlwassersysteme ausgelegt und eignet sich besonders für den Einsatz in Zentralheizungen und Kühlsystemen mit Frostschutzmittelzusätzen von 25 bis 50 Prozent. Die stehende Bauweise mit Füßen und die langlebige Epoxidharzbeschichtung sorgen für Stabilität und Korrosionsschutz.
Wie ist das Reflex G Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran entspricht der Norm DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, was die Betriebssicherheit erhöht.
Welche Anschlüsse und Schutzvorrichtungen sind vorhanden?
Das Gefäß ist mit Flanschanschlüssen DN65/PN6 oder DN65/PN16 ausgestattet, passend für einen Nenndurchmesser von 65 mm und einen Rohraußendurchmesser von 76,1 mm. Ab einem Volumen von 1000 Litern verfügt es über eine Besichtigungsöffnung und eine Muffe für einen optionalen Membranbruchmelder.
Für welche Betriebsbedingungen ist das Ausdehnungsgefäß geeignet?
Das Reflex G MAG 1500 ist für eine maximale Systemtemperatur von 120 °C und eine maximale Mediumtemperatur im Dauerbetrieb von 70 °C ausgelegt. Der Vordruck beträgt 2 bar, der maximale Arbeitsdruck 6 bar. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen.
Welche Normen und Zulassungen erfüllt das Gefäß?
Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 und ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen.
Technische Daten
- Nennvolumen: 1500 l
- Maximaler Betriebsdruck: 6 bar

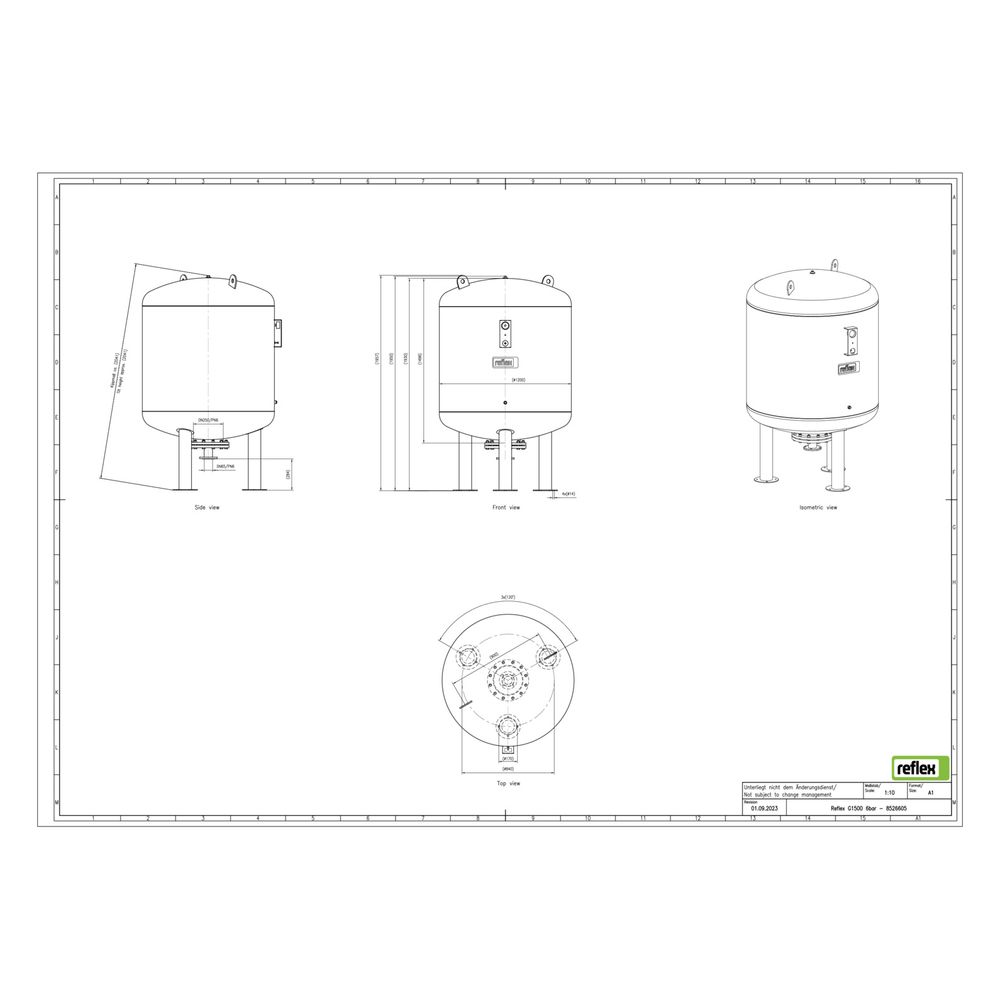

- Bauhöhe: 1971 mm
- Durchmesser: 1200 mm
- Anschluss: Flansch DN 65, PN 6 bzw. PN 16
- Werkstoff Membran: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Glykol-Mischung: 50 %
- Vordruck: 2 bar
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
- Farbe: grau
Das Reflex Reflex G Ausdehnungsgefäß MAG 1500 bietet eine robuste und langlebige Lösung für geschlossene Heiz- und Kühlsysteme. Mit seiner austauschbaren Membran, dem hohen Nennvolumen von 1500 Litern und der Eignung für Frostschutzmittel bis 50 Prozent stellt es eine zuverlässige Komponente für den sicheren Betrieb dar. Die stehende Bauweise und die Schutzvorrichtungen wie Manometer und Vordruckventil erhöhen die Betriebssicherheit und erleichtern die Wartung.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8526605 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8526605 |
| Bauhöhe | 1971,00 |
| Druckstufe Flansch | PN 6 |
| Durchmesser | 1200,00 |
| EAN-13 | 4036705110795 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 300 kg |
| Kippmaß | 2041,00 |
| Max Arbeitsdruck | 6,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| WEEE-Nr. | 30666633 |
