Beschreibung
Reflex Variomat VG 600 Ausdehnungsgefäß MAG, Nennvolumen 600l, Vollmembran, Grau
Der Reflex Variomat VG 600 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 600 Litern, das speziell für Variomat ein- oder zwei-pumpengesteuerte Druckhaltestationen entwickelt wurde. Das drucklose, gegenüber der Atmosphäre geschlossene Gefäß ist grau kunststoffbeschichtet und eignet sich für den Einsatz in Heizungs- und Druckhaltungssystemen, die eine zuverlässige Druckstabilisierung erfordern.
Wie ist das Variomat VG 600 Ausdehnungsgefäß konstruiert?

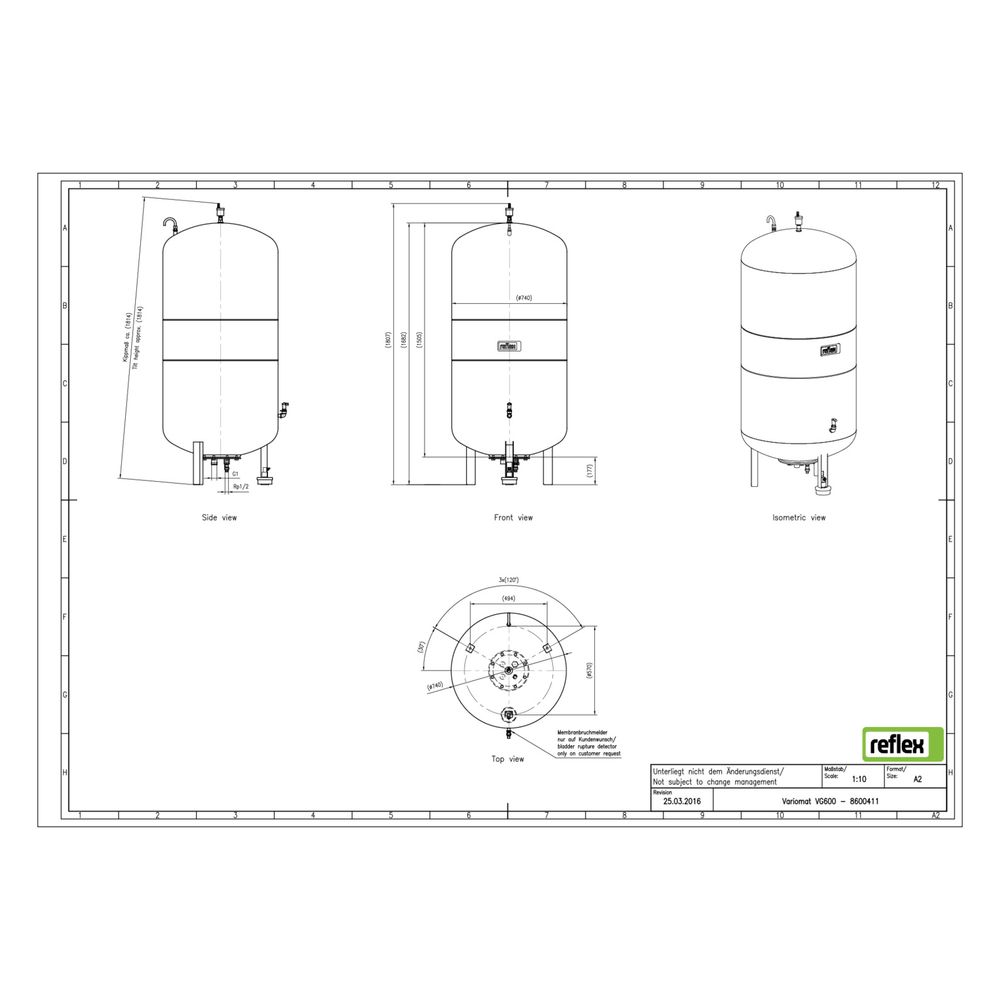

Das Ausdehnungsgefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und verfügt über eine austauschbare Vollmembran, die nach DIN EN 13831 gefertigt ist. Die Außenbeschichtung aus Kunststoff schützt das Gefäß vor Korrosion. Zur Entgasung ist ein Peilrohr integriert, das eine einfache und sichere Entlüftung ermöglicht. Zusätzlich ist eine angeschweißte seitliche Muffe vorhanden, die den Anschluss eines Membranbruchmelders erlaubt, um den Zustand der Membran zu überwachen.
Welche Zulassungen und Normen erfüllt das Ausdehnungsgefäß?
Das Variomat VG 600 entspricht den Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 konstruiert. Diese Normen sichern die Qualität und Betriebssicherheit des Gefäßes im Einsatz bei Druckhaltestationen. Die Druckstufe ist mit PN 6 angegeben, was einem maximalen Betriebsdruck von 6 bar entspricht.
Für welche Einsatzbereiche ist das Reflex Variomat VG 600 geeignet?
Das Ausdehnungsgefäß ist für den Einsatz in pumpengesteuerten Druckhaltestationen konzipiert, die in Heizungs- und Warmwassersystemen Anwendung finden. Es unterstützt die Druckhaltung bei ein- oder zwei-pumpengesteuerten Anlagen und trägt zur Stabilisierung des Systemdrucks bei. Die maximale Mediumtemperatur beträgt 70 °C, was den Einsatz in typischen Heizungsanlagen ermöglicht.
Welche Anschlussmöglichkeiten bietet das Ausdehnungsgefäß?
Das Gefäß verfügt über einen Ausdehnungsanschluss mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Diese Anschlüsse sind für die Integration in bestehende Rohrsysteme ausgelegt und ermöglichen eine einfache Installation und Wartung.
Technische Daten
- Nennvolumen: 600 l
- Bauhöhe: 1807 mm
- Durchmesser: 740 mm
- Druckstufe: PN 6 (max. Arbeitsdruck 6 bar)
- Max. Mediumtemperatur: 70 °C
- Membran: Vollmembran, austauschbar nach DIN EN 13831
- Beschichtung: Kunststoffbeschichtet, grau
- Anschluss: 1 Zoll (25 mm) Ausdehnungsanschluss
- Rohraußendurchmesser Anschluss: 33,7 mm
- Aufstellung: stehend mit Fußkonstruktion
Das Reflex Variomat VG 600 Ausdehnungsgefäß MAG bietet eine robuste und normgerechte Lösung für die Druckhaltung in Heizungsanlagen. Mit seinem Nennvolumen von 600 Litern, der austauschbaren Vollmembran und der Kunststoffbeschichtung ist es für den Dauerbetrieb bei bis zu 70 °C und einem maximalen Druck von 6 bar ausgelegt. Die integrierten Anschlussmöglichkeiten und die Überwachungseinrichtung für die Membran machen es zu einer zuverlässigen Komponente in pumpengesteuerten Druckhaltestationen.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung pumpengesteuert |
| Hersteller-Serie | Variomat, Variomat Giga |
| Hersteller-Produktgruppe | Variomat, Variomat Giga |
| Hersteller-Artikelnummer | 8600411 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8600411 |
| Bauhöhe | 1807,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705115004 |
| Gewicht | 106 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| WEEE-Nr. | DE30666633 |
Downloads
Hersteller
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen, Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
- Sicherheits- und Installationshinweise Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
- Produkt- und Systemzulassung Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
- Wartung und Inspektion Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
