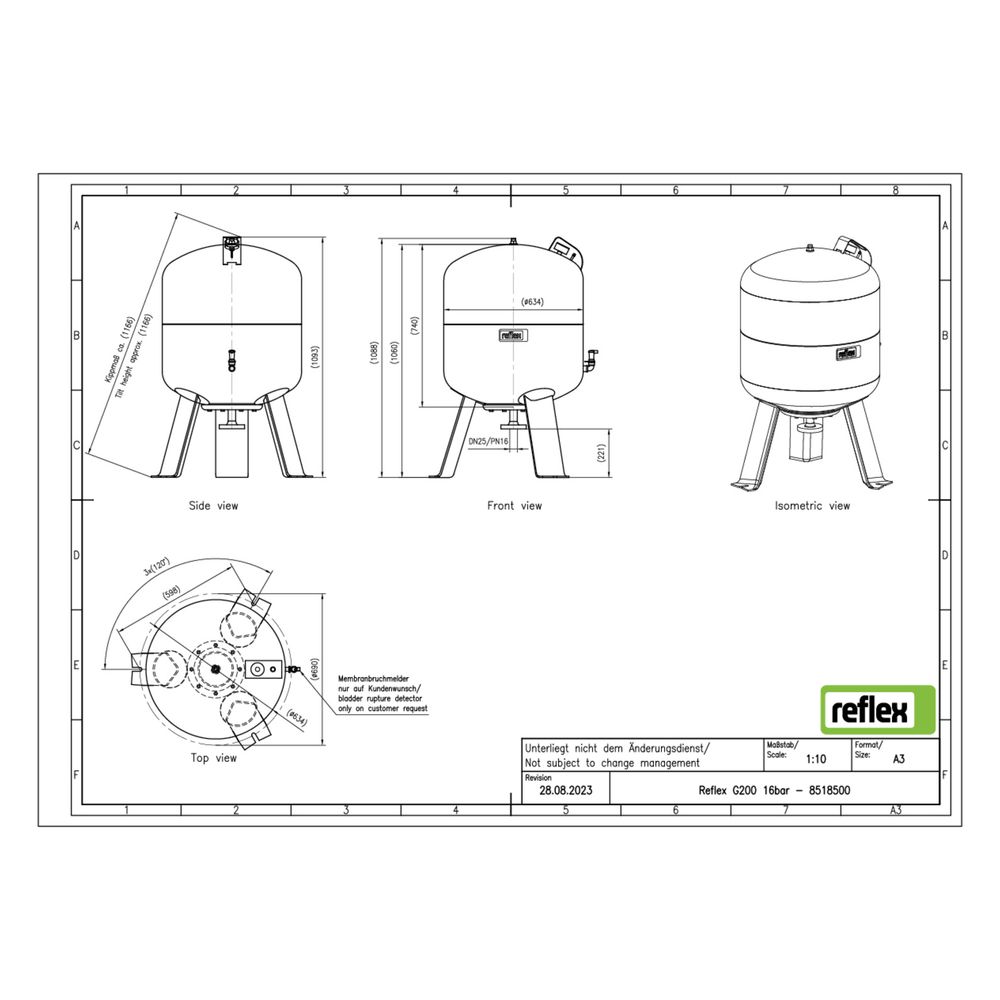

Reflex Ausdehnungsgefäß G MAG 200, 200L, 16 bar, stehend, Grau
Der Reflex Reflex G Ausdehnungsgefäß MAG 200 ist ein stehendes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und verfügt über eine graue Epoxidharzbeschichtung. Das Gefäß eignet sich für den Einsatz in Zentralheizungen und ist für Frostschutzmittelzusätze von 25 bis 50 Prozent ausgelegt.
Wie ist das Reflex G Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß besitzt eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Die Membran erfüllt die Anforderungen der DIN EN 13831 und ermöglicht wiederkehrende Revisionen bei Großgefäßen. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion. Die stehende Bauweise mit Füßen sorgt für eine stabile vertikale Platzierung.
Welche Anschlüsse und Schutzvorrichtungen sind vorhanden?
Das Gefäß ist mit metrischem Außengewinde als Anschluss ausgestattet, passend für einen Nenndurchmesser des Ausdehnungsanschlusses von DN 25 und einem Rohraußendurchmesser von 33,7 mm. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Optional kann eine Muffe für einen Membranbruchmelder integriert werden.
Für welche Betriebsbedingungen ist das Reflex G Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist für eine maximale Systemtemperatur von 120 °C und eine maximale Mediumtemperatur im Dauerbetrieb von minus 10 bis 70 °C ausgelegt. Es ist für den Einsatz mit Frostschutzmitteln in einer Konzentration von 25 bis 50 Prozent geeignet. Die maximale Arbeitsdruckstufe beträgt 16 bar. Das Gefäß ist für Heiz- und Kühlsysteme zugelassen.
Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?
Das Reflex G Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 und ist gemäß der Druckgeräterichtlinie 2014/68/EU zugelassen. Für Anlagen in der Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt der Formel PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter entspricht.
Technische Daten
- Nennvolumen: 200 l
- Maximaler Betriebsdruck: 16 bar
- Bauhöhe: 1088 mm
- Durchmesser: 634 mm
- Kippmaß: 1166 mm
- Anschluss: Außengewinde (metrisch), DN 25
- Werkstoff Membran: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Glykol-Mischung: 50 %
- Max. Systemtemperatur: 120 °C
- Max. Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Druckstufe Flansch: PN 16
Das Reflex Reflex G Ausdehnungsgefäß MAG 200 bietet eine robuste und langlebige Lösung für geschlossene Heiz- und Kühlsysteme. Mit seiner austauschbaren Membran, dem hohen Betriebsdruck von 16 bar und der Eignung für Frostschutzmittelzusätze bis 50 Prozent ist es optimal für den zuverlässigen Betrieb in Zentralheizungen und Kühlanlagen geeignet.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8518500 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8518500 |
| Bauhöhe | 1088,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 634,00 |
| EAN-13 | 4036705111099 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 67,2 kg |
| Kippmaß | 1166,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 25 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| Vordruck | 3,50 |
| Werkstoff Membran/Balg | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| WEEE-Nr. | 30666633 |
