Beschreibung
Reflex Ausdehnungsgefäß G MAG 200, 200L, 10 bar, stehend, Grau
Der Reflex Reflex G Ausdehnungsgefäß MAG 200 ist ein stehend ausgeführtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und eignet sich für den Einsatz mit Frostschutzmittelzusätzen von 25 bis 50 Prozent. Das graue Gefäß verfügt über eine langlebige Epoxidharzbeschichtung und eine austauschbare Vollmembran aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die den Anforderungen der DIN EN 13831 entspricht.
Wie ist das Reflex G Ausdehnungsgefäß konstruiert?

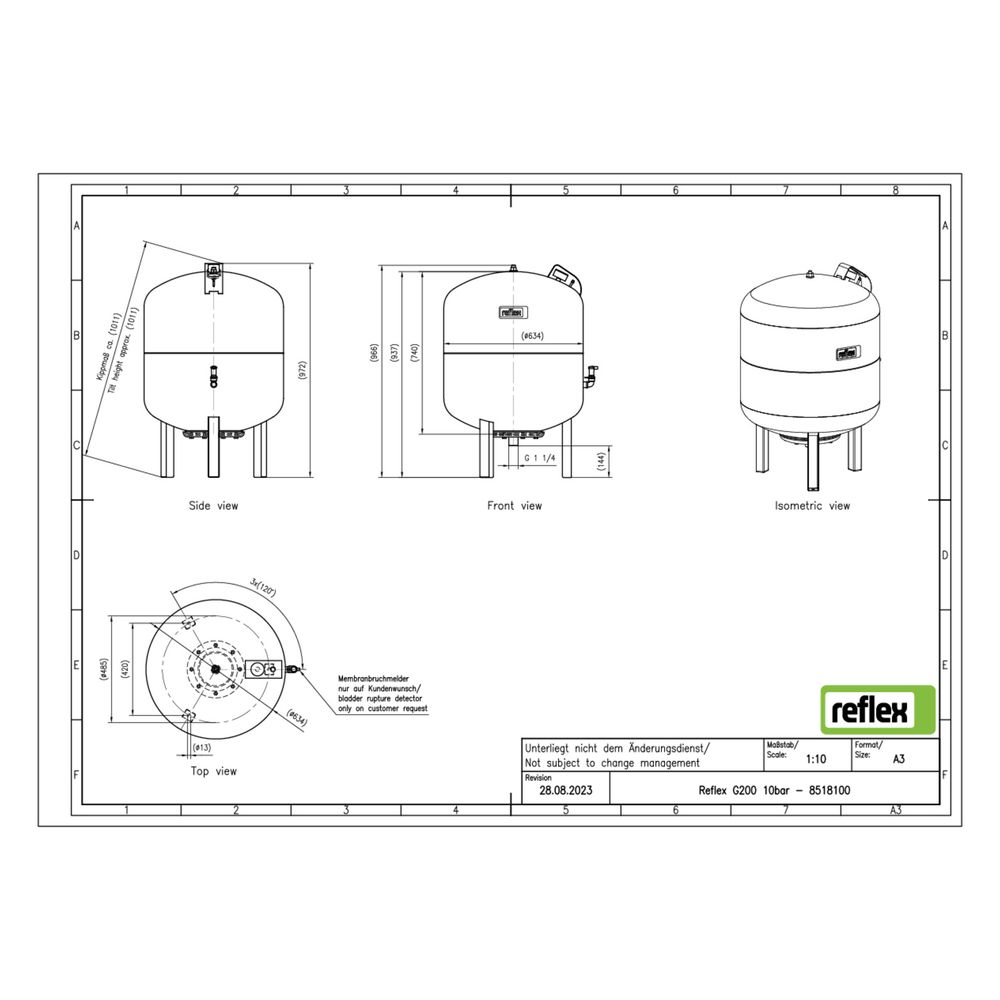

Das Ausdehnungsgefäß ist stehend mit einer Bauhöhe von 966 mm, einem Durchmesser von 634 mm und einem Kippmaß von 1011 mm ausgeführt. Es besitzt metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm) und einem Rohraußendurchmesser von 42,4 mm. Die Membran ist austauschbar, und Manometer sowie Vordruckventil sind durch einen Metallbügel geschützt. Die stehende Ausführung ist mit Füßen für eine stabile Platzierung ausgestattet.
Für welche Anwendungen ist das Reflex G Ausdehnungsgefäß geeignet?
Das Gefäß ist für geschlossene Heiz- und Kühlwassersysteme ausgelegt und besonders für Zentralheizungen geeignet. Es ist für Frostschutzmittelzusätze von mindestens 25 bis maximal 50 Prozent ausgelegt. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur im Dauerbetrieb 70 °C, und die Mediumtemperatur liegt zwischen -10 °C und 70 °C. Das Ausdehnungsgefäß ist nicht für den Einsatz mit Leitungswasser geeignet.
Welche Sicherheits- und Zulassungsmerkmale besitzt das Ausdehnungsgefäß?
Das Reflex G Ausdehnungsgefäß erfüllt die Anforderungen der DIN EN 13831, VDI 4708 sowie der AD 2000 und ist gemäß der Druckgeräterichtlinie 2014/68/EU zugelassen. Es verfügt über eine Muffe für einen optionalen Membranbruchmelder. Die langlebige Epoxidharzbeschichtung schützt vor Korrosion, und Manometer sowie Vordruckventil sind durch einen Metallbügel geschützt, was die Betriebssicherheit erhöht.
Technische Daten
- Nennvolumen: 200 l
- Maximaler Betriebsdruck: 10 bar
- Bauhöhe: 966 mm
- Durchmesser: 634 mm
- Kippmaß: 1011 mm
- Anschluss: Außengewinde (metrisch), 1 1/4 Zoll (32 mm)
- Membranwerkstoff: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Glykol-Mischung: 50 %
- Max. Systemtemperatur: 120 °C
- Max. Betriebstemperatur (Dauerbetrieb): 70 °C
- Vordruck: 3,5 bar
Das Reflex Reflex G Ausdehnungsgefäß MAG 200 bietet eine robuste und wartungsfreundliche Lösung für geschlossene Heiz- und Kühlsysteme. Mit seinem Nennvolumen von 200 Litern, der langlebigen Epoxidharzbeschichtung und der austauschbaren Membran erfüllt es die Anforderungen moderner Anlagen und sorgt für einen sicheren Betrieb bei einem maximalen Betriebsdruck von 10 bar und einer maximalen Betriebstemperatur von 70 °C.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8518100 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8518100 |
| Bauhöhe | 966,00 |
| Durchmesser | 634,00 |
| EAN-13 | 4036705111020 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 39 kg |
| Kippmaß | 1011,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 1/4 Zoll (32) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 42,40 |
| Vordruck | 3,50 |
| Werkstoff Membran/Balg | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
