Beschreibung
Reflex V Vorschaltgefäß, Nenninhalt 12l, 10 bar, Grau
Der Reflex V Vorschaltgefäß mit einem Nenninhalt von 12 Litern und einem maximalen Arbeitsdruck von 10 bar ist ein graues Zubehörprodukt aus der Serie Vorschaltgefäß V. Es schützt die Membran in Membran-Druckausdehnungsgefäßen vor Übertemperatur und Kondensatbildung im Gasraum bei systembedingten Medientemperaturen über 70 °C oder unter 4 °C. Das Gefäß ist für den vertikalen Einbau in Zentralheizungen geeignet und kann auch als Heiz- oder Kühlwasserpufferspeicher verwendet werden.
Wie schützt das Reflex V Vorschaltgefäß die Membran?
Das Vorschaltgefäß Reflex V wird vor Membran-Druckausdehnungsgefäßen installiert, um die Membran bei Temperaturen größer 70 °C oder kleiner 0 °C vor Übertemperatur und Kondensatbildung zu schützen. Dadurch wird die Lebensdauer der Membran unterstützt und die Betriebssicherheit des Systems verbessert.
Für welche Anwendungen und Medien ist das Vorschaltgefäß geeignet?
Das Reflex V Vorschaltgefäß ist für Zentralheizungen konzipiert und kann sowohl im Heiz- als auch im Kühlbetrieb eingesetzt werden. Es ist für eine maximale Glykol-Mischung von 50 % ausgelegt. Der Einsatz mit Leitungswasser ist nicht vorgesehen.
Welche technischen Merkmale zeichnen das Vorschaltgefäß aus?
Das Gefäß ist grau lackiert und mit einer langlebigen Epoxidharzbeschichtung versehen, die Korrosionsschutz bietet. Es verfügt über einen Nenninhalt von 12 Litern, eine Bauhöhe von 244 mm und einen Durchmesser von 280 mm. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm). Das Vorschaltgefäß ist für den vertikalen Einbau vorgesehen und besitzt kein integriertes Sicherheitsventil oder Manometer. Es wird ohne Membran geliefert und kann auch als Pufferspeicher verwendet werden.
Welche Normen und Richtlinien erfüllt das Produkt?
Das Reflex V Vorschaltgefäß entspricht den Anforderungen der Druckgeräterichtlinie 2014/68/EU, insbesondere Artikel 4 Absatz 3, und ist als Druckgerät klassifiziert.
Technische Daten
- Nenninhalt: 12 l
- Maximaler Arbeitsdruck: 10 bar
- Farbe: Grau

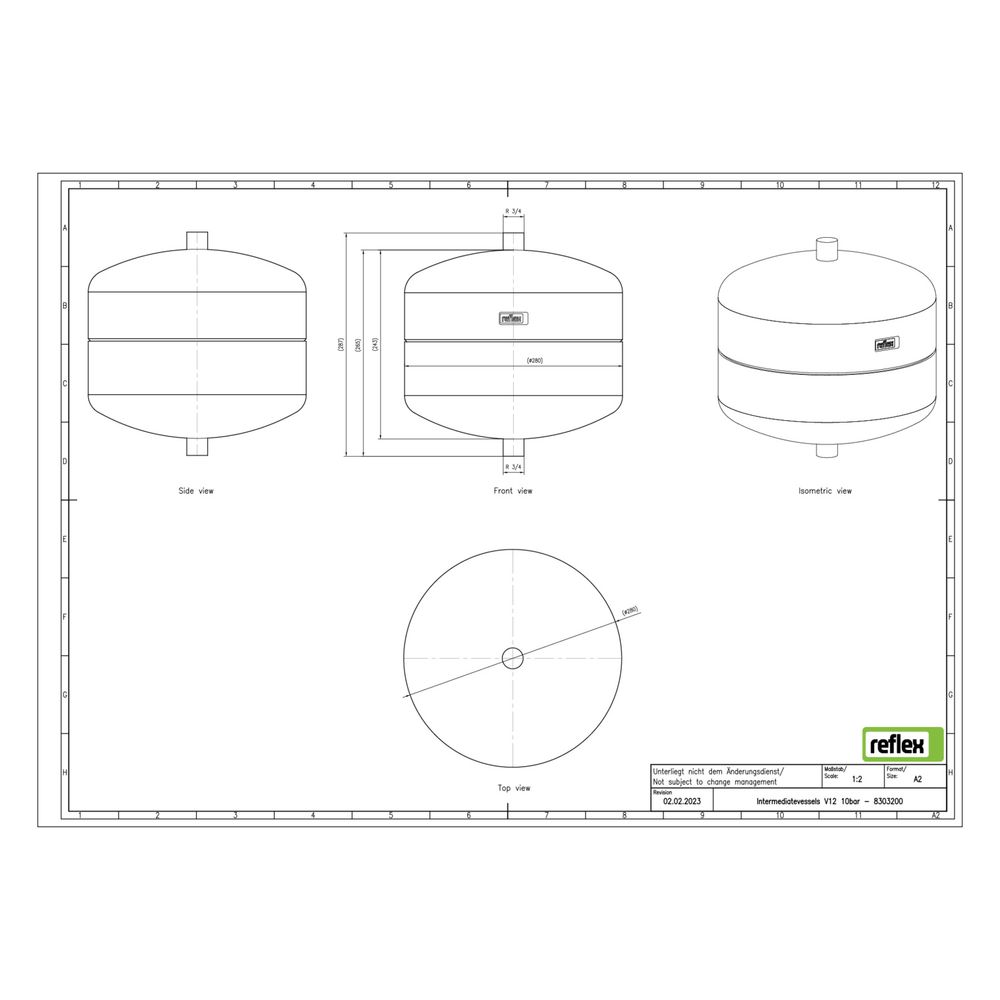

- Bauhöhe: 244 mm
- Durchmesser: 280 mm
- Anschluss: Außengewinde (metrisch), 3/4 Zoll (20 mm)
- Mediumtemperatur (Dauerbetrieb): -10 °C bis 110 °C
- Maximale Glykol-Mischung: 50 %
- Platzierung: Vertikal
- Mit Sicherheitsventil: Nein
- Mit Manometer: Nein
Das Reflex V Vorschaltgefäß bietet eine zuverlässige Lösung zum Schutz von Membran-Druckausdehnungsgefäßen bei hohen und niedrigen Medientemperaturen. Mit einem Nenninhalt von 12 Litern und einem maximalen Arbeitsdruck von 10 bar ist es für den vertikalen Einbau in Zentralheizungen geeignet und unterstützt sowohl Heiz- als auch Kühlsysteme. Die robuste Epoxidharzbeschichtung sorgt für Langlebigkeit und Korrosionsschutz.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Vorschaltgefäß V |
| Hersteller-Produktgruppe | Vorschaltgefäß V |
| Hersteller-Artikelnummer | 8303200 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8303200 |
| Bauhöhe | 244,00 |
| Durchmesser | 280,00 |
| EAN-13 | 4036705181108 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 3,02 kg |
| Kippmaß | 400,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 110,00 |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
