Reflex Exdirt Schmutzabscheider vertikal D 150 V, mit F1 Flansch, 10 bar

Der Reflex Exdirt Schmutzabscheider vertikal D 150 V mit F1 Flansch ist ein hochwertiges Zubehör für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus dem Flüssigkeitsstrom und ist für Medien wie Wasser und Wasser-Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % geeignet. Die Armatur ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und verfügt über eine Normeinbaulänge F1 gemäß DIN EN 558:2017-05.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Schmutzabscheider arbeitet nach dem Prinzip Vollstrom mit Beruhigung und nutzt ein speziell gestaltetes Abscheideelement namens Flowpac, um selbst kleinste Schmutz- und Schlammpartikel aus dem System zu entfernen. Dabei werden Partikel ab 5 Mikrometern zuverlässig abgeschieden, was die Lebensdauer und Effizienz der Anlage unterstützt. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Reinigung während des Betriebs ermöglicht, ohne den Anlagenbetrieb zu unterbrechen.

Für welche Systeme und Medien ist der Exdirt Schmutzabscheider geeignet?

Der Exdirt D 150 V ist speziell für den Einsatz in geschlossenen Heiz- und Kühlsystemen konzipiert. Er ist kompatibel mit Wasser und Wasser-Glykolgemischen bis zu 50 % Glykolanteil. Die Armatur ist nicht für offene Systeme oder Solaranlagen vorgesehen. Durch die robuste Stahlbauweise und den Flanschanschluss ist der Schmutzabscheider für den Einsatz in anspruchsvollen Anlagenumgebungen geeignet.

Welche Anschluss- und Montageoptionen bietet der Schmutzabscheider?

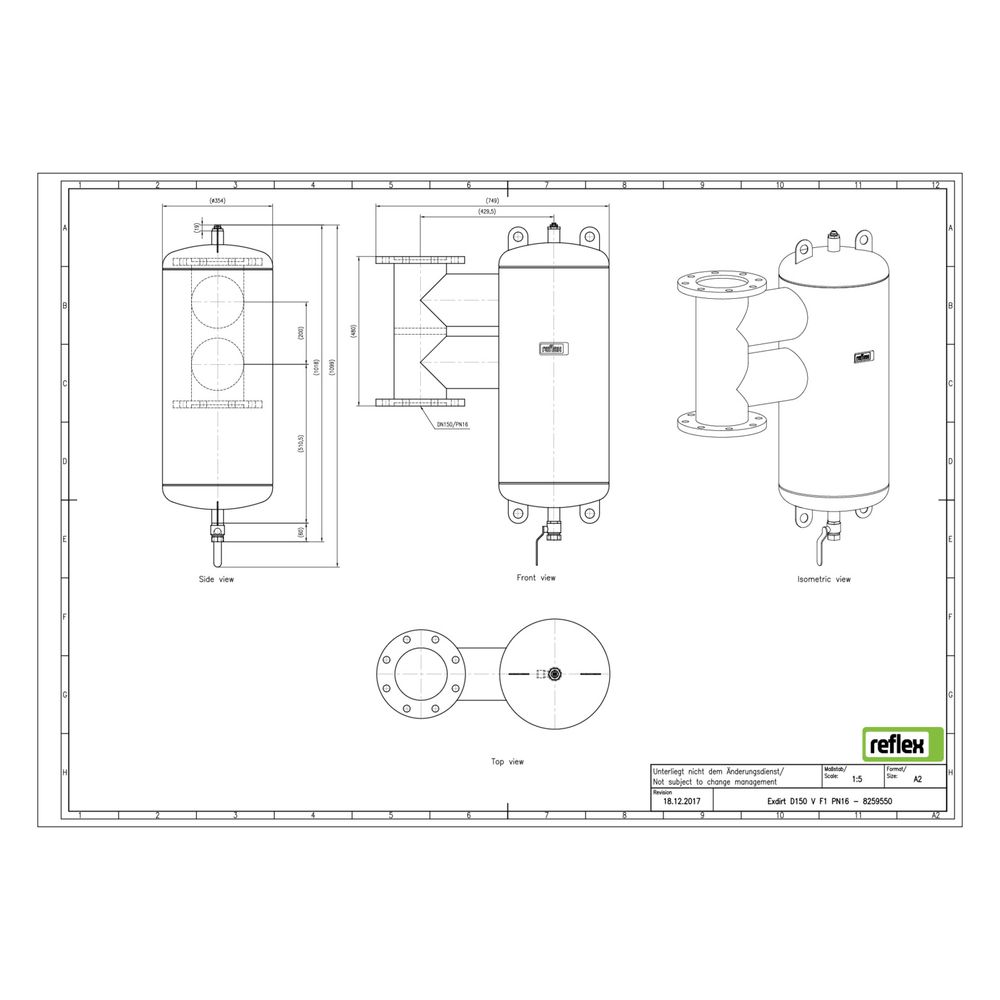

Der Schmutzabscheider ist in der vertikalen Ausführung mit einem Flanschanschluss gemäß F1 Norm (DIN 3202-1) erhältlich. Die Baulänge beträgt 480 mm bei einem Rohraußendurchmesser von 168,3 mm. Die Montage erfolgt sicher durch den Flanschanschluss, der eine stabile Verbindung im System sicherstellt.

Welche zusätzlichen Funktionen und Erweiterungen sind möglich?

Der Reflex Exdirt Schmutzabscheider kann optional mit einem Magneteinsatz Exferro erweitert werden, der ferromagnetische Partikel aus dem Fluidstrom separiert. Diese magnetische Funktion ergänzt die mechanische Partikelabscheidung und erhöht die Effektivität der Schmutzentfernung.

Technische Daten

• Typ Abscheider: Schmutz
• Ausführung: vertikal
• Anschluss: Flansch (F1 Norm)
• Werkstoff Gehäuse: Stahl
• Nenndurchmesser: DN 150
• Baulänge: 480 mm
• Rohraußendurchmesser: 168,3 mm
• Max. Arbeitsdruck: 10 bar
• Max. Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Durchflussleistung: 0,10 bis 108 m³/h
• Kvs-Wert: 439,10
• Reinigung während des Betriebs: möglich
• Magnetisches Funktionsprinzip: ja
• Geeignet für: geschlossene Heiz- und Kühlsysteme

Der Reflex Exdirt Schmutzabscheider D 150 V mit Flanschanschluss bietet eine zuverlässige Entfernung von Schmutz- und Schlammpartikeln ab 5 Mikrometern bei einem maximalen Betriebsdruck von 10 bar. Die Kombination aus mechanischer und optional magnetischer Partikelabscheidung schützt und optimiert Heiz- und Kühlsysteme. Die Möglichkeit zur Reinigung während des Betriebs erhöht die Betriebssicherheit und reduziert den Wartungsaufwand.
