Reflex S Ausdehnungsgefäß MAG 50, Nennvolumen 50l, 10 bar, stehend, Halbmembran, Grau

Das Reflex S Ausdehnungsgefäß MAG 50 mit einem Nennvolumen von 50 Litern ist ein Membran-Druckausdehnungsgefäß, das speziell für den Einsatz in geschlossenen Solar-, Heiz- und Kühlwassersystemen entwickelt wurde. Es ist für Drücke bis 10 bar ausgelegt und eignet sich besonders für Systeme mit einem Frostschutzmittelzusatz von 25 bis 50 Prozent. Die graue Ausführung ist stehend konzipiert und verfügt über eine langlebige Epoxidharzbeschichtung.

Für welche Anwendungen ist das Reflex S MAG 50 geeignet?

Das Ausdehnungsgefäß Reflex S MAG 50 ist ideal für Solaranlagen sowie Heiz- und Kühlsysteme. Es ist für den Einsatz in geschlossenen Systemen vorgesehen, die mit Frostschutzmitteln bis zu 50 Prozent betrieben werden. Aufgrund der Auslegung für einen maximalen Betriebsdruck von 10 bar und einer maximalen Systemtemperatur von 120 °C ist es für vielfältige Anwendungen in der Haustechnik geeignet.

Wie ist das Ausdehnungsgefäß konstruiert?

Das Gefäß verfügt über eine nicht tauschbare Halbmembran, die das Gefäßvolumen in einen Wasser- und einen Gasraum unterteilt. Die Membran besteht aus SBR (Styrol-Butadien-Kautschuk) und ist für den Dauerbetrieb bei Mediumtemperaturen von -10 bis 70 °C ausgelegt. Das Gefäß ist stehend mit Füßen ausgestattet und besitzt metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 3/4 Zoll (20 mm).

Welche Normen und Zulassungen gelten für das Reflex S MAG 50?

Das Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt. Es entspricht der Druckgeräterichtlinie 2014/68/EU. Für den Einsatz in der Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingung PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter erfüllt.

Welche technischen Eigenschaften zeichnen das Reflex S MAG 50 aus?

Das Gefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen, die Korrosionsschutz bietet. Es ist nicht für den Einsatz mit Leitungswasser geeignet, sondern für Systeme mit Frostschutzmittelzusatz. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur 70 °C. Der Vordruck ist mit 3 bar angegeben, der maximale Arbeitsdruck liegt bei 10 bar.

Technische Daten

• Nennvolumen: 50 l
• Maximaler Arbeitsdruck: 10 bar
• Maximale Systemtemperatur: 120 °C
• Maximale Betriebstemperatur: 70 °C
• Vordruck: 3 bar
• Frostschutzmittelzusatz: 25 bis 50 %
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)

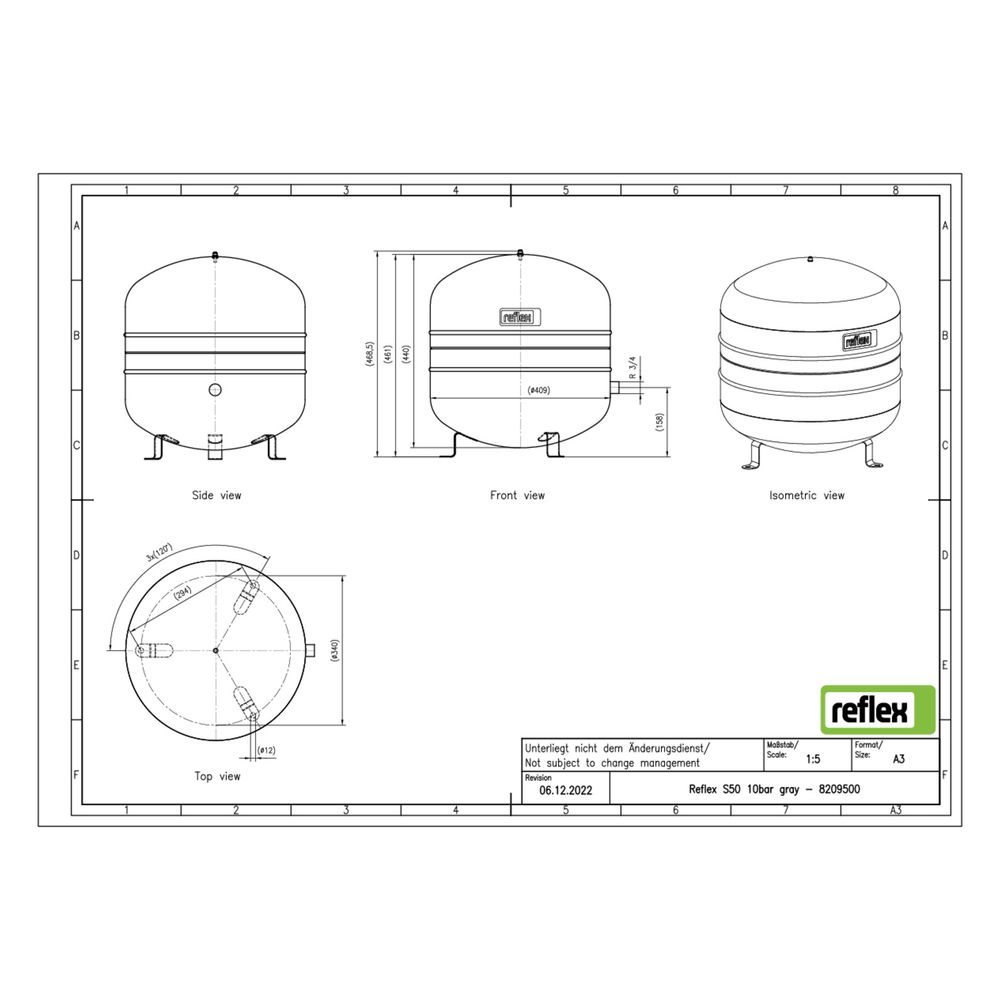

• Bauhöhe: 468 mm
• Durchmesser: 415 mm
• Kippmaß: 509 mm
• Membranwerkstoff: SBR
• Farbe: Grau

Das Reflex S Ausdehnungsgefäß MAG 50 bietet eine robuste und langlebige Lösung für den Ausgleich von Volumenänderungen in geschlossenen Solar-, Heiz- und Kühlsystemen. Mit einem Nennvolumen von 50 Litern, einem maximalen Arbeitsdruck von 10 bar und der Eignung für Frostschutzmittelzusätze bis 50 Prozent ist es für vielfältige Anwendungen in der Haustechnik geeignet und unterstützt eine sichere und effiziente Systemfunktion.
