Reflex Servitec S/70 Vakuum-Sprührohrentgasung, bis 6m3, 0,5-4,5 bar, Control Smart

Der Reflex Servitec S/70 ist eine vollautomatische Vakuum-Sprührohrentgasung zur System- und Nachspeisewasserentgasung in geschlossenen Heizwasser- und Kühlkreisläufen. Die Multifunktionseinheit eignet sich für Anlagen mit einem maximalen Inhalt von 6 m³ und einem Betriebsdruck von 0,5 bis 4,5 bar. Sie ist kompatibel mit Wasser sowie Wasser-Glykol-Gemischen bis zu 50 Prozent und verfügt über die ergonomisch angeordnete Control Smart Steuerung mit Bluetooth-Kommunikation.

Wie funktioniert die Vakuum-Sprührohrentgasung Servitec S/70?

Die Entgasung erfolgt im Hydraulikteil mittels einer Membranpumpe in Verbindung mit einem vertikal angeordneten Messing-Vakuum-Sprührohr, das mit Vakuumsprühdüse, Peilrohrentgasung und Drucküberwachung ausgestattet ist. Die Einheit ist schmutzgeschützt in einem Gehäuse aus expandiertem Polypropylen mit einer öffenbaren Wartungshaube untergebracht. Das System arbeitet selbstoptimierend mit Zyklen für Dauer-, Intervall- und Nachspeiseentgasung.

Welche Steuerungs- und Überwachungsfunktionen bietet die Control Smart Steuerung?

Die Control Smart Steuerung ist in einem robusten Kunststoffgehäuse integriert und verfügt über eine vollautomatische Mikroprozessorsteuerung mit Zeitfunktion, differenzierendem Fehler- und Parameterspeicher sowie LED-Anzeigen für Betriebsmodi und Fehlermeldungen. Die Steuerung kommuniziert via Bluetooth mit einer App für iOS und Android, die eine drahtlose Bedienung und Visualisierung des Anlagenbetriebs ermöglicht. Zusätzlich sind Schnittstellen wie RS485 mit Modbus RTU Protokoll, potenzialfreie Ausgänge und analoge Eingänge für externe Signale vorhanden.

Wie wird die Nachspeisung gesteuert und überwacht?

Die Nachspeisung erfolgt kontrolliert über einen betriebssicheren Zweiwegemotorkugelhahn, der über die integrierte Systemdruckauswertung oder ein externes 230 V Signal angesteuert wird. Das System unterbricht die Nachspeisung automatisch bei Überschreitung der Laufzeit oder Zyklenanzahl und meldet Störungen. Alternativ kann die Nachspeisung aus einem offenen Netztrennbehälter erfolgen. Optional ist die Auswertung eines Kontaktwasserzählers und die Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung möglich.

Für welche Einsatzbereiche ist die Reflex Servitec S/70 geeignet?

Die Servitec S/70 ist speziell für Heiz- und Kühlkreisläufe konzipiert, in denen Betriebsstörungen durch gelöste oder freie Gase vermieden werden sollen. Sie eignet sich für Anlagen mit einem maximalen Inhalt von bis zu 6 m³ und einem Betriebsdruck zwischen 0,5 und 4,5 bar. Die Einheit ist für Medien wie Wasser und Wasser-Glykol-Gemische bis zu 50 Prozent ausgelegt.

Technische Daten

• Maximaler Anlageninhalt: 6 m³
• Betriebsdruck: 0,5 bis 4,5 bar
• Maximale Glykol-Mischung: 50 %

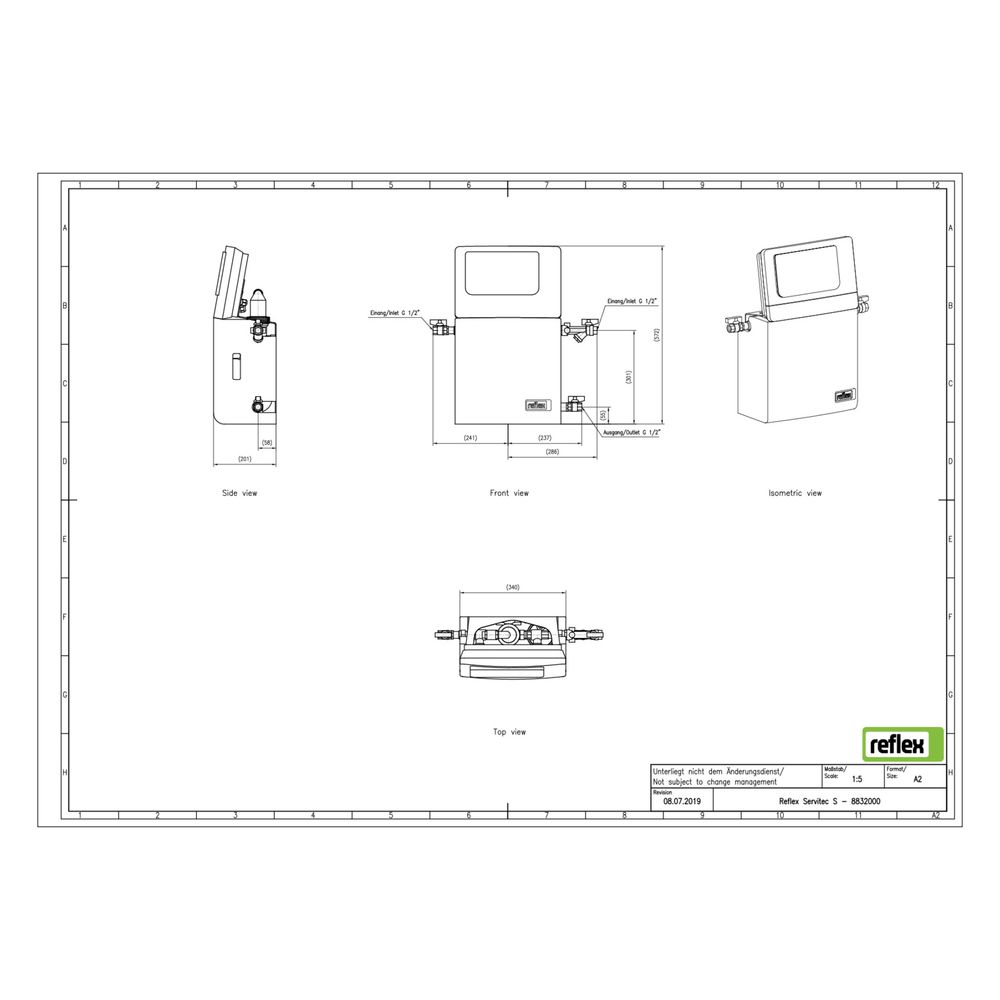

• Baulänge: 340 mm
• Bauhöhe: 572 mm
• Bautiefe: 211 mm
• Anschlussmaß Einlass: 1/2 Zoll
• Anschlussmaß Auslass: 1/2 Zoll
• Anschlussmaß Nachfüllen/Auffüllen: 1/2 Zoll
• Maximale elektrische Leistungsaufnahme: 0,2 kW
• Schalldruckpegel: 55 dB(A)

Die Reflex Servitec S/70 Vakuum-Sprührohrentgasung bietet eine vollautomatische Entgasung und Nachspeisung für Heiz- und Kühlkreisläufe mit einem Betriebsdruck von 0,5 bis 4,5 bar und einem maximalen Anlageninhalt von 6 m³. Die integrierte Control Smart Steuerung ermöglicht eine komfortable Bedienung und Überwachung via Bluetooth, während die robuste Bauweise und die vielseitigen Anschlussmöglichkeiten eine einfache Integration in bestehende Systeme sicherstellen.
