Reflex Longtherm Plattenwärmetauscher RLG-14-75, geschraubt, 75 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-14-75 ist ein geschraubter Wärmetauscher mit 75 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, die eine effiziente Wärmeübertragung erfordern.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine robuste und langlebige Bauweise.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Kreisläufen.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Bauweise ermöglicht eine einfache Zerlegung des Wärmetauschers, was die Reinigung und Wartung erleichtert. Zudem kann der Wärmetauscher durch das Hinzufügen weiterer Plattenpakete an veränderte Leistungsanforderungen angepasst werden. Dies macht das Gerät flexibel und langlebig.
Welche technischen Eigenschaften sind besonders hervorzuheben?

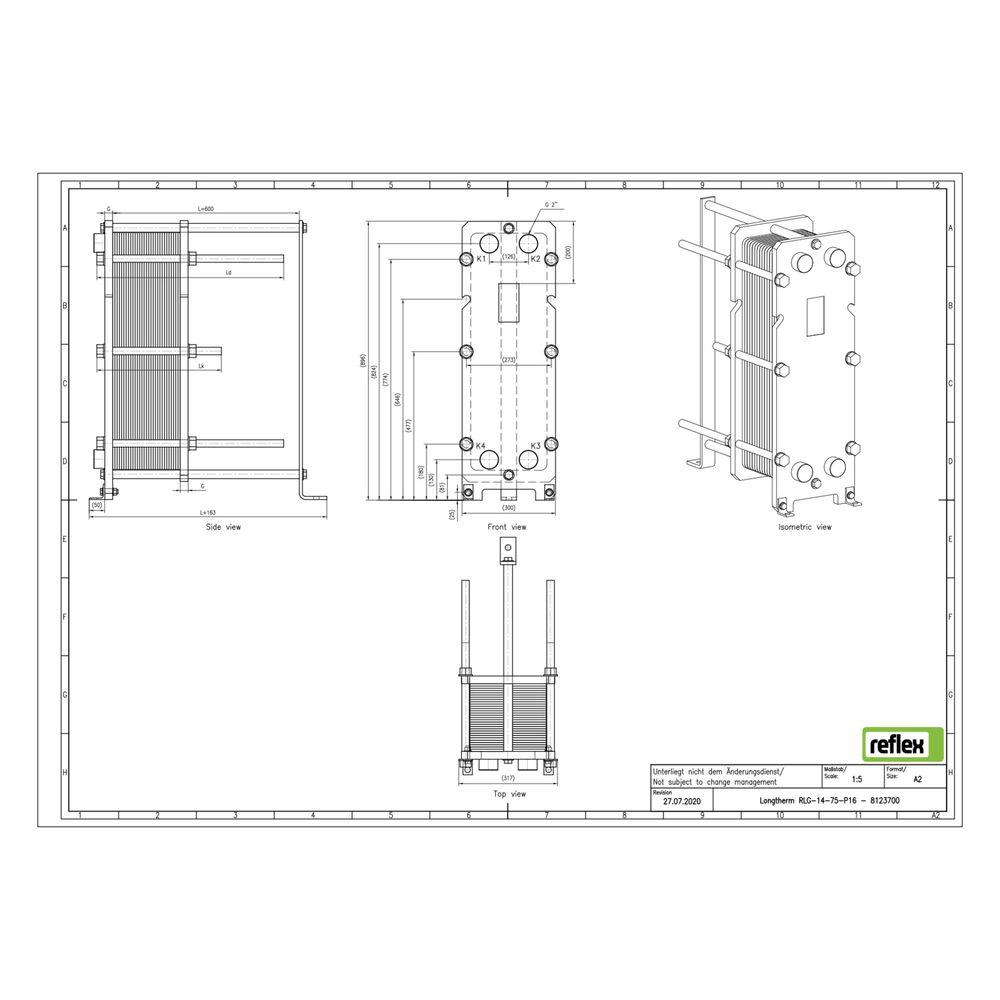

Der Wärmetauscher hat eine Baulänge von 300 mm, eine Bauhöhe von 896 mm und eine Bautiefe von 763 mm. Der Nenndurchmesser des primären Anschlusses beträgt 2 Zoll (50 mm) mit Außengewinde. Der maximale Arbeitsdruck liegt bei 16 bar. Die Platten sind aus rostfreiem Stahl gefertigt, das Lotmaterial besteht aus Kupfer. Der Wärmetauscher ist nicht vollversiegelt und verfügt über keinen seitlichen Anschluss. Der Mittenabstand der Anschlüsse beträgt 126 mm.
Technische Daten
- Anzahl der Platten: 75
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl
- Baulänge: 300 mm
- Bauhöhe: 896 mm
- Bautiefe: 763 mm
- Nenndurchmesser primär: 2 Zoll (50 mm)
- Maximaler Arbeitsdruck: 16 bar
- Mittenabstand Anschlüsse: 126 mm
- Lotmaterial: Kupfer
- Anschlussart primär: Außengewinde
Der Reflex Longtherm Plattenwärmetauscher RLG-14-75 überzeugt durch seine hohe Effizienz bei geringen Temperaturspreizungen und großen Leistungsbereichen. Die robuste Edelstahlkonstruktion mit 75 Platten und NBR-Dichtungen sorgt für eine zuverlässige Wärmeübertragung bei einem maximalen Arbeitsdruck von 16 bar. Die geschraubte Bauweise ermöglicht eine einfache Wartung und flexible Erweiterung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8123700 |
| Hersteller | Reflex |
| Anzahl der Platten | 75,00 |
| Artikelnummer | REFLEX-8123700 |
| Bauhöhe | 896,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705220586 |
| Geeignet für Dämmschale | nein |
| Gewicht | 186,1 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
