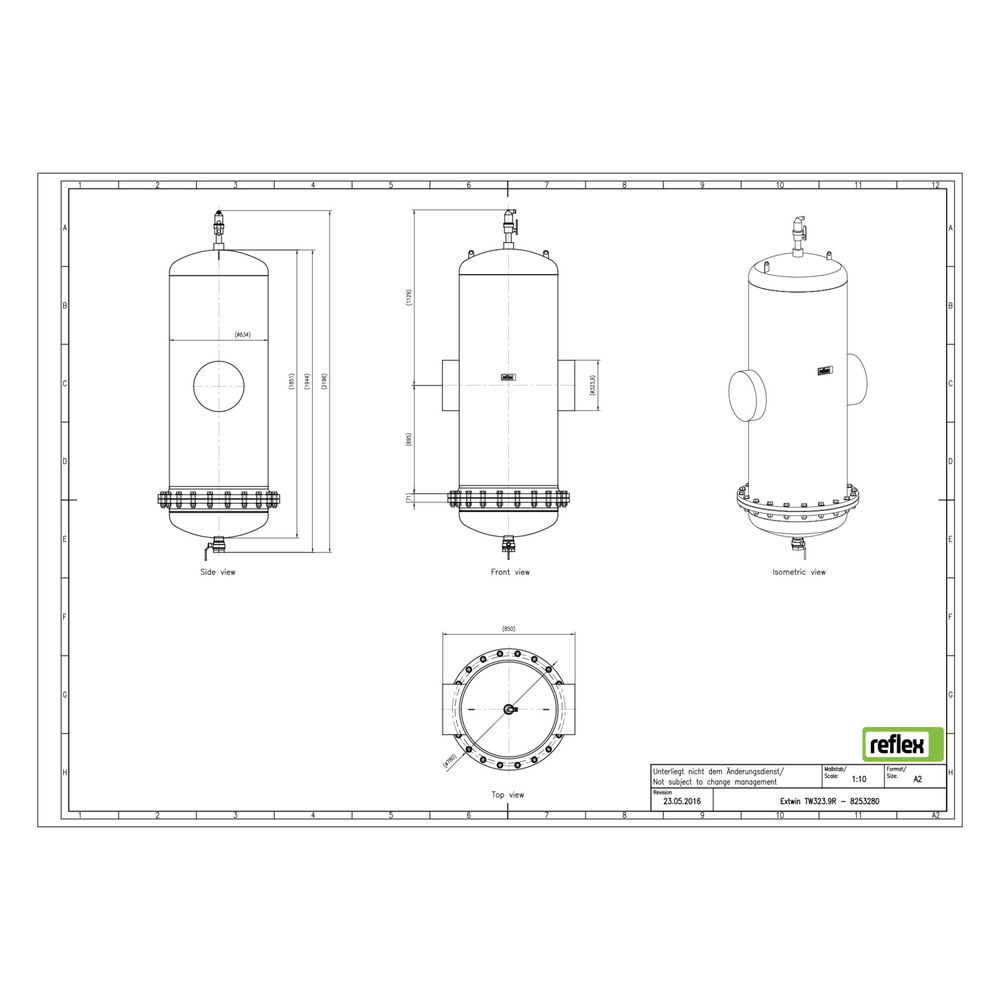

Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW 323,9mm R, mit Wartungsflansch und Schweißstutzen, 10 bar

Der Reflex Extwin Schmutzabscheider TW 323,9 mm R ist ein kombinierter Luft-, Mikroblasen- und Schlammabscheider, der speziell für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe entwickelt wurde. Das Gerät aus Stahl mit Schweißstutzen und Wartungsflansch ist für Medien wie Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % geeignet und arbeitet bei einem maximalen Betriebsdruck von 10 bar. Typische Einsatzbereiche sind Systeme, die eine zuverlässige Entfernung von Gasblasen und Schmutzpartikeln erfordern, um empfindliche Komponenten zu schützen und die Systemeffizienz zu erhalten.

Wie funktioniert der Reflex Extwin Schmutzabscheider?

Der Extwin Schmutzabscheider nutzt ein optimiertes Abscheideelement namens Flowpac, um Gasblasen aus dem Flüssigkeitsstrom zu sammeln. Diese Mikroblasen werden automatisch und dauerhaft über einen integrierten, absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgeführt. Gleichzeitig entfernt der Abscheider Partikel ab einer Größe von 5,0 Mikrometern aus dem Wasser oder Wasser-Glykol-Gemisch. Die Kombination aus Luft- und Schmutzabscheidung sorgt für eine verbesserte Wasserqualität und schützt die angeschlossenen Anlagenkomponenten.

Welche Vorteile bietet der Wartungsflansch und die Reinigung?

Der Reflex Extwin ist mit einem Wartungsflansch ausgestattet, der einen einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten ermöglicht. Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der ohne Betriebsunterbrechung bedient werden kann. Dies unterstützt eine kontinuierliche Funktion des Systems und minimiert Ausfallzeiten.

Für welche Systeme und Medien ist der Extwin Schmutzabscheider geeignet?

Der Schmutzabscheider ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen konzipiert. Er eignet sich für Wasser und Wasser/Glykolgemische mit einem Glykolanteil von bis zu 50 %. Das Gerät ist nicht für offene Systeme oder Solaranlagen vorgesehen. Mit einem Nenndurchmesser von 12 Zoll (300 mm) und einem Rohraußendurchmesser von 323,9 mm ist der Extwin für größere Anlagen mit Durchflussleistungen von 0,10 bis 405 m³/h ausgelegt.

Welche technischen Merkmale zeichnen den Reflex Extwin aus?

Das Gehäuse des Extwin besteht aus robustem Stahl und ist horizontal ausgeführt. Der Schmutzabscheider arbeitet mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C im Dauerbetrieb. Das Gerät verfügt über ein magnetisches Funktionsprinzip und arbeitet nach dem Vollstromprinzip mit Beruhigung, was eine effiziente Abscheidung von Luft und Schmutzpartikeln sicherstellt. Kupplungen sind nicht enthalten, der Anschluss erfolgt über Schweißstutzen.

Technische Daten

• Gehäusewerkstoff: Stahl
• Rohraußendurchmesser: 323,9 mm
• Nenndurchmesser: 12 Zoll (300 mm)
• Maximaler Betriebsdruck: 10 bar
• Medium: Wasser, Wasser/Glykolgemisch bis 50/50 %
• Durchflussleistung: 0,10 bis 405 m³/h
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Kvs-Wert: 405
• Ausführung: horizontal
• Anschluss: Schweißstutzen
• Automatischer Entlüfter: integriert

Der Reflex Extwin Schmutzabscheider TW 323,9 mm R bietet eine zuverlässige Kombination aus Luft- und Schmutzabscheidung für Heiz- und Kühlsysteme. Mit seiner robusten Stahlkonstruktion, dem Wartungsflansch und der automatischen Entlüftung unterstützt er die Systemeffizienz und schützt empfindliche Komponenten bei einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur bis 110 °C.
