Beschreibung
Reflex Longtherm Plattenwärmetauscher RLG-19-120, geschraubt, 120 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-19-120 ist ein geschraubter Wärmetauscher mit 120 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Konstruktion ist er einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden, was ihn flexibel für verschiedene industrielle und gewerbliche Einsatzbereiche macht.

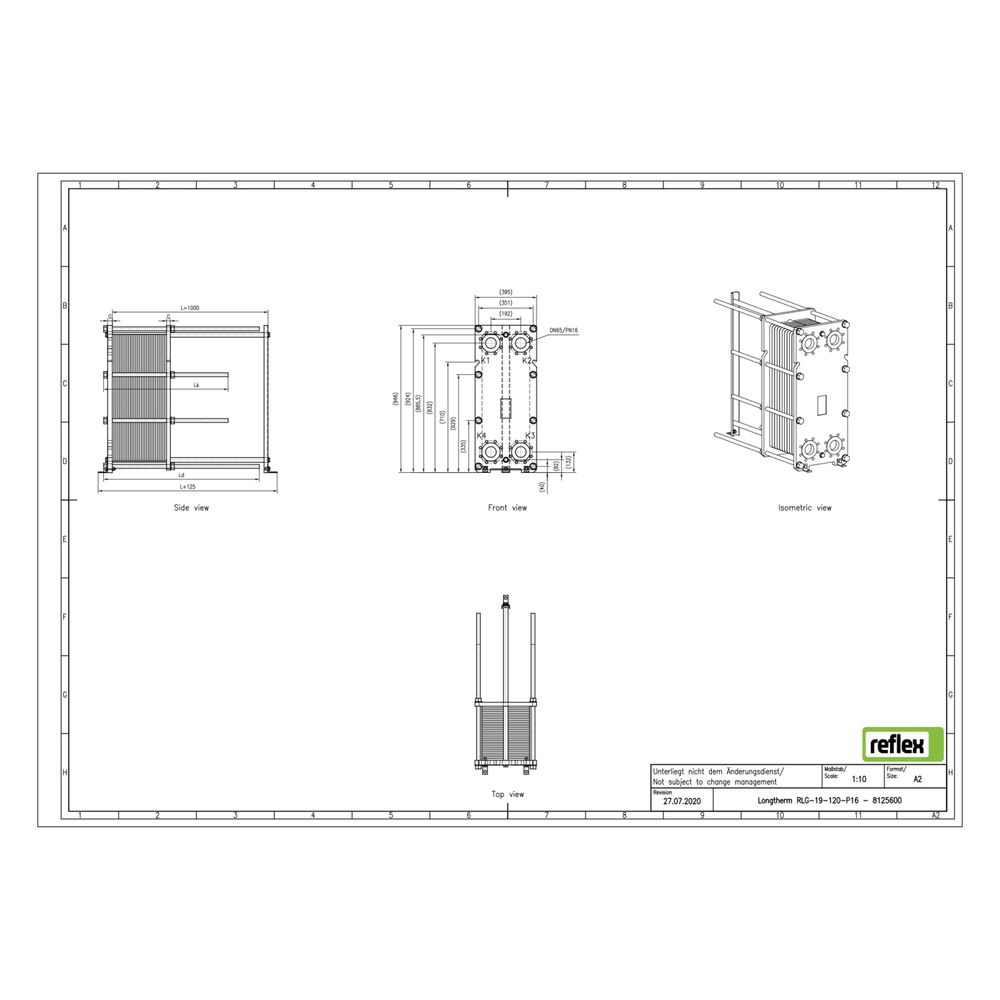

Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Es gibt zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeaustausch und die hydraulischen Eigenschaften des Geräts.
Für welche Betriebsbedingungen ist der Wärmetauscher ausgelegt?
Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über einen Nenndurchmesser primär von DN 60. Die Baumaße betragen 395 mm in der Länge, 946 mm in der Höhe und 1158 mm in der Tiefe. Er ist nicht vollversiegelt und nicht für eine Dämmung mit Dämmschale geeignet.
Welche Zulassungen und Anpassungsmöglichkeiten gibt es?
Der Wärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU. Auf Kundenwunsch können Dichtungen, Plattenmaterial und Gestelle je nach Medium individuell konfiguriert werden, um den Anforderungen verschiedener Anwendungen gerecht zu werden.
Technische Daten
- Anzahl der Platten: 120
- Werkstoff: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: DN 60
- Baulänge: 395 mm
- Bauhöhe: 946 mm
- Bautiefe: 1158 mm
- Mittenabstand Anschlüsse: 192 mm
- Seitliche Anschlussmöglichkeit: nein
Der Reflex Longtherm Plattenwärmetauscher RLG-19-120 bietet eine effiziente Lösung für hohe Leistungsanforderungen bei geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, der flexiblen Erweiterbarkeit und der Zulassung für Druckgeräte ist er für anspruchsvolle industrielle Anwendungen geeignet und ermöglicht eine zuverlässige Wärmeübertragung bei einem maximalen Arbeitsdruck von 16 bar.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8125600 |
| Hersteller | Reflex |
| Anzahl der Platten | 120,00 |
| Artikelnummer | REFLEX-8125600 |
| Bauhöhe | 946,00 |
| Baulänge | 395,00 |
| Bautiefe | 1158,00 |
| EAN-13 | 4036705220777 |
| Geeignet für Dämmschale | nein |
| Gewicht | 388,2 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 192,00 |
| Nenndurchmesser primär | DN 60 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
