Beschreibung
Reflex Reflexomat RF Ausdehnungsgefäß MAG 4000, Nennvolumen 4000l, 6 bar, Vollmembran, Grau
Der Reflex Reflexomat RF Ausdehnungsgefäß MAG 4000 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 4000 Litern und einem maximalen Betriebsdruck von 6 bar. Es gehört zur Reflexomat Serie und ist für den Einsatz in kompressorgesteuerten Druckhaltestationen in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Das Gefäß ist stehend ausgeführt und verfügt über eine robuste Fußkonstruktion sowie eine austauschbare Butyl-Vollmembran nach DIN EN 13831.
Wie unterstützt das Reflexomat RF die Druckhaltung in Heiz- und Kühlwasseranlagen?
Das Ausdehnungsgefäß gleicht Volumenänderungen des Mediums aus und sorgt so für eine stabile Druckhaltung in geschlossenen Heiz- und Kühlwassersystemen. Die Steuereinheit reguliert den Druck mithilfe eines oder zweier Kompressoren sowie eines Luftabströmventils, um eine konstante Systemdruckstabilität zu ermöglichen.
Welche Sicherheits- und Qualitätsmerkmale bietet das Ausdehnungsgefäß?
Das Gefäß ist nach der EU-Druckgeräterichtlinie 2014/68/EU zugelassen und entspricht den Normen DIN EN 13831, VDI 4708 sowie AD 2000. Es ist innen und außen kunststoffbeschichtet, was Korrosionsschutz bietet. Die Absicherung erfolgt über ein bauteilgeprüftes Luftsicherheitsventil. Eine angeschweißte seitliche Muffe ermöglicht den Anschluss eines Membranbruchmelders. Die austauschbare Membran unterstützt Wartung und Langlebigkeit.
Wie sind die baulichen Eigenschaften und Anschlüsse des Reflexomat RF?

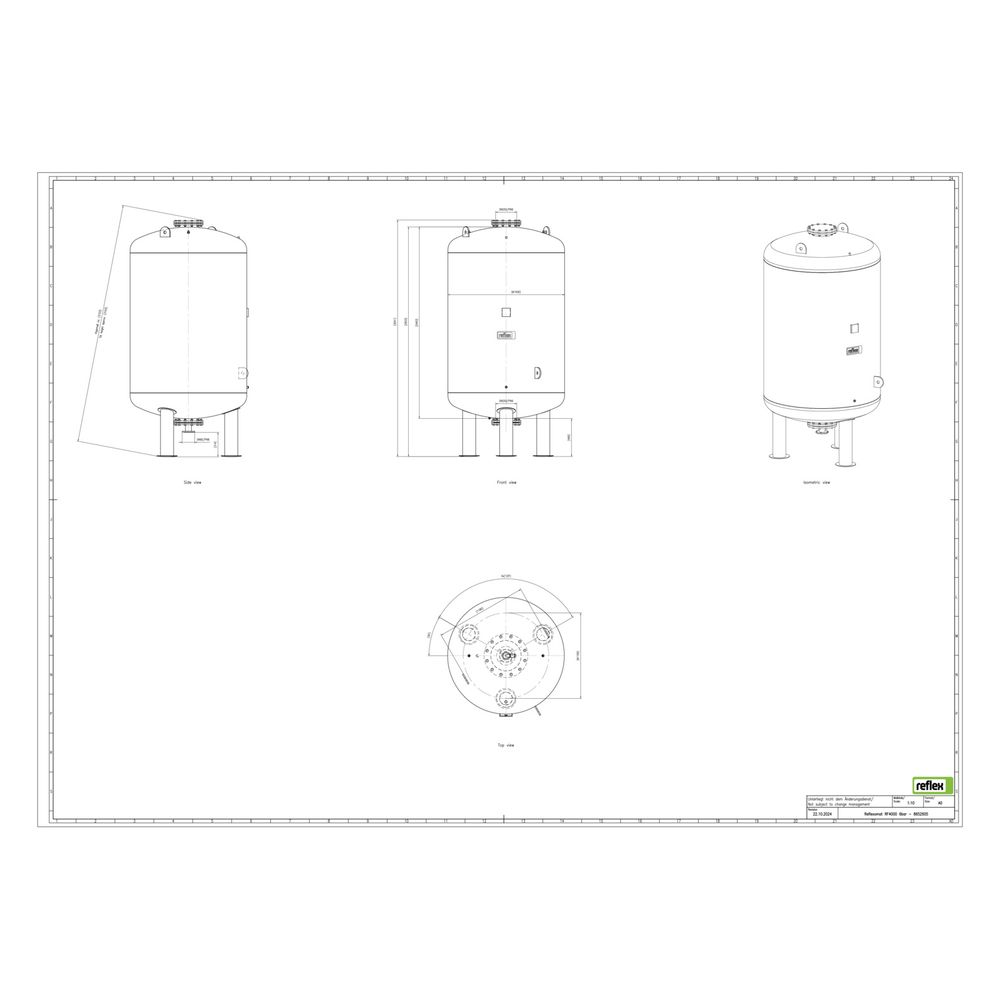

Das Gefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt. Es hat eine Bauhöhe von 3053 mm und einen Durchmesser von 1500 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt DN 65, der Rohraußendurchmesser 76,1 mm. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 70 °C, was den Einsatz in typischen Heiz- und Kühlkreisläufen ermöglicht.
Welche Normen und Richtlinien gelten für das Reflexomat RF?
Das Ausdehnungsgefäß erfüllt die Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 gefertigt. Für die Schweiz besteht bei einem Produkt von PSV mal VN kleiner oder gleich 3000 bar mal Liter keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI.
Technische Daten
- Nennvolumen: 4000 l
- Maximaler Betriebsdruck: 6 bar
- Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
- Bauhöhe: 3053 mm
- Durchmesser: 1500 mm
- Nenndurchmesser Ausdehnungsanschluss: DN 65
- Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
- Membran: austauschbare Butyl-Vollmembran nach DIN EN 13831
- Gefäßtyp: stehend mit Fußkonstruktion
- Oberflächenbeschichtung: innen und außen kunststoffbeschichtet
- Absicherung: bauteilgeprüftes Luftsicherheitsventil
Das Reflexomat RF Ausdehnungsgefäß MAG 4000 bietet eine zuverlässige und normgerechte Lösung zur Druckhaltung in geschlossenen Heiz- und Kühlwasseranlagen. Mit seinem großen Nennvolumen, der robusten Bauweise und der integrierten Sicherheitsausstattung unterstützt es eine stabile Systemfunktion bei einem maximalen Betriebsdruck von 6 bar.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung kompressorgesteuert |
| Hersteller-Serie | Reflexomat |
| Hersteller-Produktgruppe | Reflexomat |
| Hersteller-Artikelnummer | 8652605 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8652605 |
| Bauhöhe | 3053,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 1500,00 |
| EAN-13 | 4036705113239 |
| Gewicht | 1140 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
