Reflex Reflexomat RF Ausdehnungsgefäß MAG 1000, Nennvolumen 1000l, 6 bar, Vollmembran, Grau

Der Reflex Reflexomat RF Ausdehnungsgefäß MAG 1000 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 6 bar. Es gehört zur Reflexomat Serie und ist für den Einsatz in kompressorgesteuerten Druckhaltestationen in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Das Gefäß ist stehend ausgeführt, mit einer austauschbaren Butyl-Vollmembran und einer robusten, innen und außen kunststoffbeschichteten Oberfläche in Grau.

Wie funktioniert das Reflexomat RF Ausdehnungsgefäß?

Das Reflexomat RF Ausdehnungsgefäß dient als Folgegefäß in der Reflexomat kompressorgesteuerten Druckhaltestation. Es reguliert den Druck in Heiz- und Kühlwassersystemen, indem es Volumenänderungen des Mediums ausgleicht. Die Druckhaltung wird über eine Steuereinheit mit einem oder zwei Kompressoren sowie einem Luftabströmventil gesteuert. Die austauschbare Butyl-Vollmembran trennt das Medium vom Gasraum und sorgt so für eine zuverlässige Druckpufferung.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Reflexomat RF Ausdehnungsgefäß entspricht der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 konstruiert und geprüft. Die Membran erfüllt die Anforderungen der DIN EN 13831. Für Anwendungen in der Schweiz besteht keine Bewilligungspflicht gemäß den Richtlinien SWKI HE301-01 und SVTI, sofern das Produkt aus maximalem Arbeitsdruck und Nennvolumen 3.000 bar Liter nicht überschreitet. Die Sicherheit wird durch ein bauteilgeprüftes Luftsicherheitsventil ermöglicht.

Wie ist das Ausdehnungsgefäß konstruiert und ausgestattet?

Das Gefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und innen sowie außen kunststoffbeschichtet, um Korrosion zu verhindern. Es verfügt über eine angeschweißte seitliche Muffe zum Anschluss eines Membranbruchmelders, was eine frühzeitige Erkennung von Membranbeschädigungen ermöglicht. Die austauschbare Butyl-Vollmembran unterstützt Wartung und Langlebigkeit.

Für welche Anwendungen ist das Reflexomat RF Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist speziell für den Einsatz in kompressorgesteuerten Druckhaltestationen in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Es eignet sich für Anlagen, die eine präzise Druckhaltung bei einem maximalen Betriebsdruck von 6 bar und einer maximalen Mediumtemperatur von 70 °C erfordern. Typische Einsatzbereiche sind gewerbliche und industrielle Heiz- und Kühlsysteme.

Technische Daten

• Nennvolumen: 1000 l
• Maximaler Betriebsdruck: 6 bar
• Maximale Mediumtemperatur: 70 °C

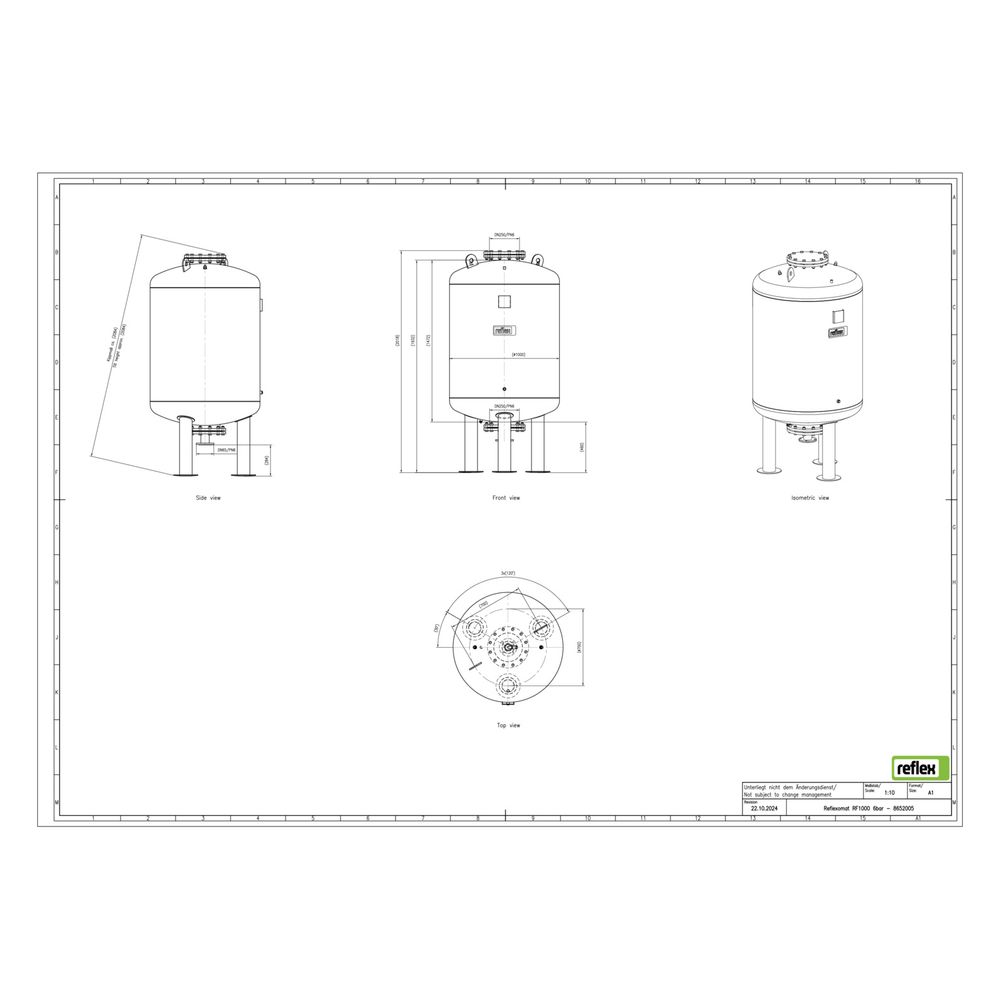

• Bauhöhe: 2025 mm
• Durchmesser: 1000 mm
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Platzierung: stehend
• Oberflächenbeschichtung: innen und außen kunststoffbeschichtet

Das Reflex Reflexomat RF Ausdehnungsgefäß MAG 1000 bietet eine zuverlässige und normgerechte Lösung zur Druckhaltung in Heiz- und Kühlwassersystemen. Mit seinem Nennvolumen von 1000 Litern, der robusten Bauweise und der austauschbaren Membran unterstützt es eine effiziente und sichere Anlagenfunktion bei einem maximalen Betriebsdruck von 6 bar und einer Mediumtemperatur bis 70 °C.
