Reflex Reflexomat RG Ausdehnungsgefäß MAG 1000, Nennvolumen 1000l, 10 bar, Vollmembran, Grau

Der Reflex Reflexomat RG Ausdehnungsgefäß MAG 1000 ist ein kompressorgesteuertes Membran-Ausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen konzipiert und bildet den Grundbestandteil einer kompressorgesteuerten Druckhaltestation. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, die eine präzise Druckregelung erfordern.

Wie ist das Reflexomat RG Ausdehnungsgefäß konstruiert?

Das stehende Ausdehnungsgefäß verfügt über eine stabile Fußkonstruktion und eine austauschbare Butyl Vollmembran nach DIN EN 13831. Innen- und Außenflächen sind kunststoffbeschichtet, was den Korrosionsschutz verbessert. Zur Absicherung ist ein bauteilgeprüftes Luftsicherheitsventil integriert. Eine seitlich angeschweißte Muffe ermöglicht den Anschluss eines Membranbruchmelders. Das Grundgefäß ist mit einem Messumformer für die Niveaumessung ausgestattet.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Reflexomat RG entspricht der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 gefertigt. Für die Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingung PSV mal Volumen kleiner oder gleich 3000 bar mal Liter erfüllt.

Wie funktioniert die Druckhaltung mit dem Reflexomat RG?

Das Ausdehnungsgefäß ist Teil der Reflexomat kompressorgesteuerten Druckhaltestation, die den Systemdruck in Heiz- und Kühlwasseranlagen automatisch reguliert. Die Steuereinheit arbeitet mit einem oder zwei Kompressoren sowie einem Luftabströmventil, um den Druck konstant zu halten und Schwankungen auszugleichen. Das Gefäß nimmt Volumenänderungen im System auf und sorgt so für eine stabile Druckverteilung.

Welche technischen Eigenschaften sind besonders hervorzuheben?

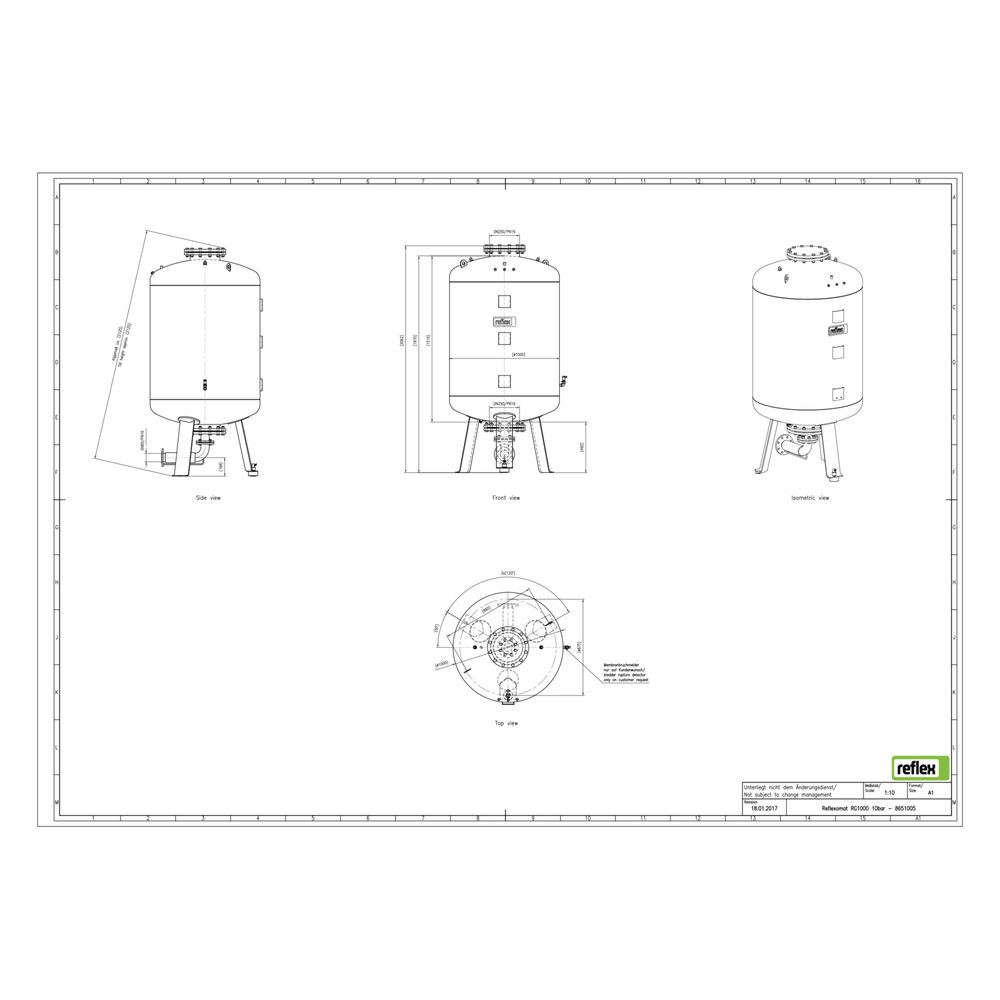

Das Gefäß hat eine Bauhöhe von 2062 mm und einen Durchmesser von 1000 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt DN 65 mit einem Rohraußendurchmesser von 76,10 mm. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 70 °C, der maximale Arbeitsdruck bei 10 bar. Die Membran ist austauschbar, was Wartung und Langlebigkeit unterstützt. Die graue Kunststoffbeschichtung schützt das Gefäß zusätzlich.

Technische Daten

• Nennvolumen: 1000 l
• Maximaler Arbeitsdruck: 10 bar
• Maximale Mediumtemperatur: 70 °C
• Bauhöhe: 2062 mm
• Durchmesser: 1000 mm
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,10 mm
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Druckstufe: PN 10
• Farbe: Grau

Das Reflexomat RG Ausdehnungsgefäß MAG 1000 bietet eine zuverlässige und normgerechte Lösung für die Druckhaltung in geschlossenen Heiz- und Kühlwasseranlagen. Mit seinem großen Nennvolumen und der robusten Bauweise ist es für anspruchsvolle Anwendungen geeignet und unterstützt durch die kompressorgesteuerte Druckhaltestation eine präzise Druckregelung.
