Reflex Longtherm Plattenwärmetauscher RMB-235-2-50, gelötet, 50 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-50 ist ein gelöteter, zweigängiger Wärmetauscher mit 50 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Diese Lötverbindung sorgt für eine dauerhafte Stabilität und hohe Temperaturbeständigkeit. Die Platten sind mit eingeprägten Kanälen versehen, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungsräume und Kanalformen sind vorhanden?
Der Plattenwärmetauscher verfügt über zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeaustausch und die hydraulischen Eigenschaften der Anlage.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der Reflex Longtherm ist für maximale Arbeitstemperaturen bis 230 °C ausgelegt und hält Betriebsdrücke bis 25 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die Ausführung mit DIN-Flanschanschluss (DN 80) ermöglicht eine sichere und standardisierte Installation in verschiedenen Systemen.

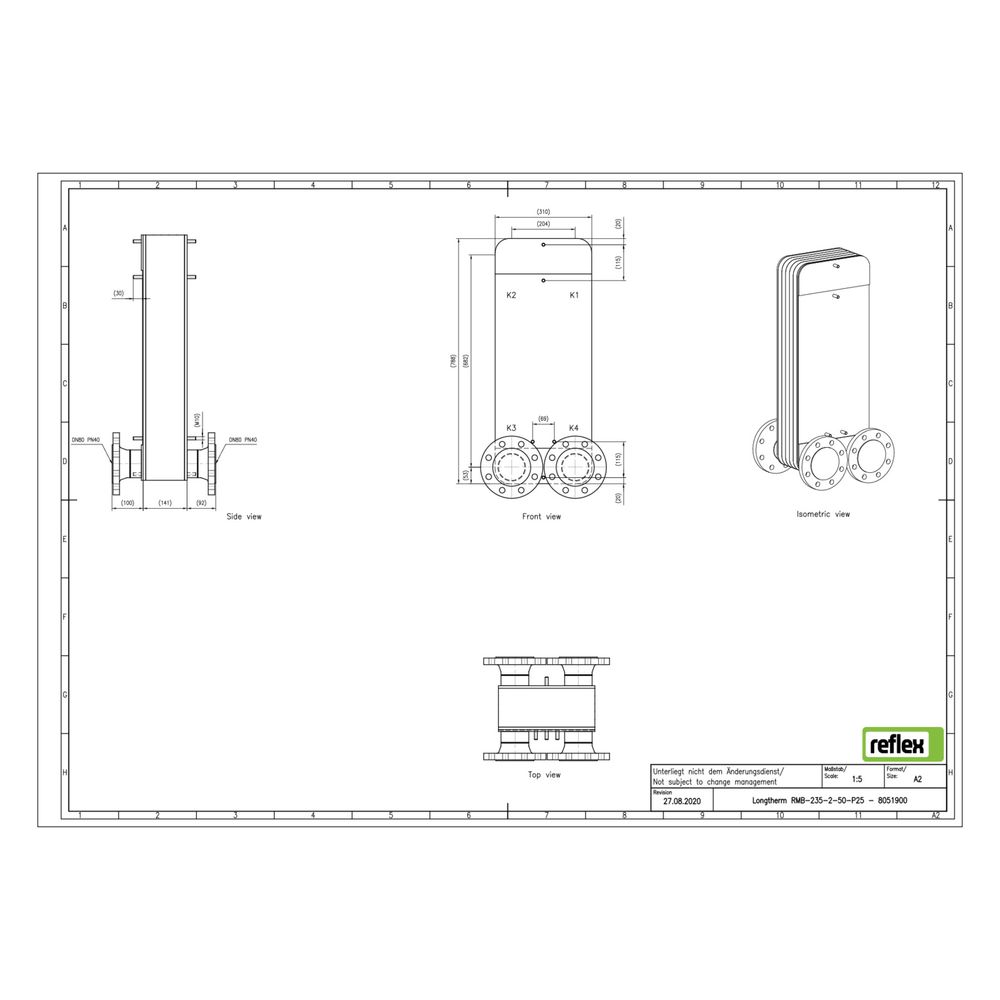

Welche Abmessungen und Anschlussmaße hat der Wärmetauscher?
Der Plattenwärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 134 mm. Der Mittenabstand der Anschlüsse beträgt 170 mm. Die Anschlüsse sind als DIN-Flansch ausgeführt, passend für den Nenndurchmesser DN 80.
Technische Daten
- Hersteller-Serie: Longtherm
- Ausführung: gelötet
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Anzahl der Platten: 50
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 134 mm
- Mittenabstand Anschlüsse: 170 mm
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-50 bietet eine robuste und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner gelöteten Edelstahlkonstruktion und der hohen Druck- und Temperaturbeständigkeit ist er für vielfältige industrielle und gewerbliche Anwendungen geeignet und überzeugt durch seine kompakte Bauweise und effiziente Wärmeübertragung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8051900 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8051900 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 134,00 |
| EAN-13 | 4036705219641 |
| Geeignet für Dämmschale | ja |
| Gewicht | 98,9 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
