Reflex Longtherm Plattenwärmetauscher RLB-60-2-120, gelötet, 120 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-120 ist ein gelöteter, zweigängiger Wärmetauscher mit 120 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 1 1/4 Zoll. Er ist ausgelegt für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten aus Werkstoff 1.4404, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung und hohe mechanische Stabilität.
Welche Besonderheiten weist das Lötverfahren auf?
Das spezielle Lötverfahren mit Kupferlot stellt eine dauerhafte Verbindung der Platten sicher und sorgt für die Stabilität des Wärmetauschers bei Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar. Die vakuumgelötete Verbindung ermöglicht eine hohe Dichtigkeit und Langlebigkeit des Geräts.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.
Für welche Anschlussarten ist der Longtherm RLB-60-2-120 ausgelegt?
Das Modell RLB-60-2-120 ist mit einem primären Außengewindeanschluss G 1 1/4 Zoll ausgestattet. Die Baugröße gehört zur Serie mit Gewindeanschlüssen, die für eine einfache und sichere Installation in bestehende Rohrsysteme konzipiert sind. Seitliche Anschlussmöglichkeiten sind nicht vorhanden.
Welche Maße und Werkstoffe sind charakteristisch für dieses Modell?

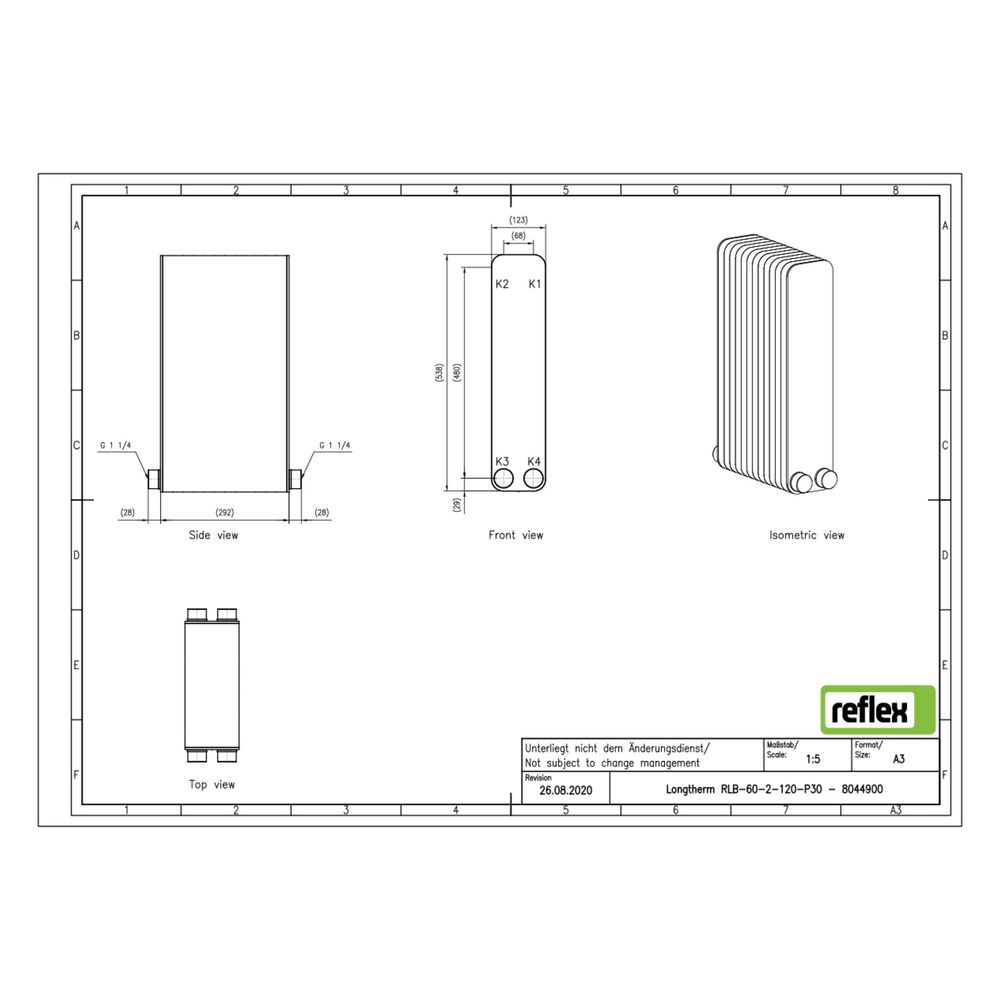

Der Plattenwärmetauscher hat eine Baulänge von 123 mm, eine Bauhöhe von 538 mm und eine Bautiefe von 292 mm. Die Platten bestehen aus rostfreiem Stahl (1.4404), das Lotmaterial ist Kupfer. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, eine Dämmschale ist jedoch nicht integriert.
Technische Daten
- Anzahl der Platten: 120
- Bauhöhe: 538 mm
- Bautiefe: 292 mm
- Baulänge: 123 mm
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 1 1/4 Zoll
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-120 bietet eine robuste und effiziente Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der bewährten gelöteten Konstruktion ist er für vielfältige industrielle und gewerbliche Anwendungen geeignet und überzeugt durch seine langlebige Bauweise und präzise Verarbeitung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8044900 |
| Hersteller | Reflex |
| Anzahl der Platten | 120,00 |
| Artikelnummer | REFLEX-8044900 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 292,00 |
| EAN-13 | 4036705218965 |
| Geeignet für Dämmschale | ja |
| Gewicht | 32,6 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
