Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-31-2-110, gelötet, 110 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-31-2-110 ist ein gelöteter, zweigängiger Wärmetauscher mit 110 Edelstahlplatten und einem Außengewindeanschluss G 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Konstruktion. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften zeichnen den Longtherm Plattenwärmetauscher aus?

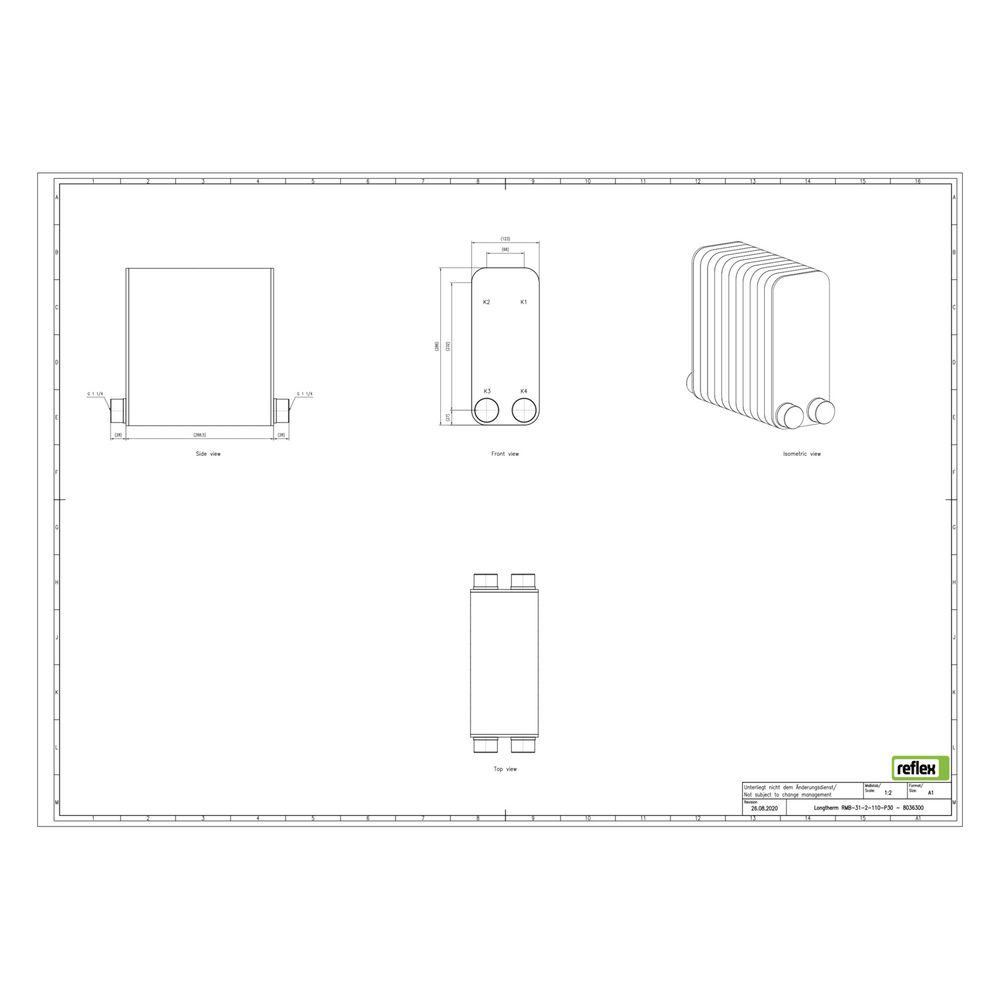

Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 30 bar ausgelegt und hält Temperaturen bis 230 °C stand. Die Baulänge beträgt 123 mm, die Bauhöhe 286 mm und die Bautiefe 269 mm. Der primäre Anschluss erfolgt über ein Außengewinde mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm). Das Gerät ist für den Einbau einer Dämmschale geeignet, besitzt jedoch keine integrierte Dämmschale. Die Plattenanzahl von 110 sorgt für eine große Oberfläche zur effizienten Wärmeübertragung.
Welche Zulassungen und Normen erfüllt der Plattenwärmetauscher?
Der Reflex Longtherm Plattenwärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU.
Technische Daten
- Anzahl der Platten: 110
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Baulänge: 123 mm
- Bauhöhe: 286 mm
- Bautiefe: 269 mm
- Primärer Anschluss: Außengewinde G 1 1/4 Zoll
- Mittenabstand Anschlüsse: 68 mm
- Dämmschale geeignet: ja
Der Reflex Longtherm Plattenwärmetauscher RMB-31-2-110 bietet eine robuste und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der großen Plattenanzahl sorgt er für eine effiziente Wärmeübertragung in Heiz- und Kühlsystemen. Die gelötete Konstruktion aus Edelstahl und Kupferlot ermöglicht Stabilität und Zuverlässigkeit im Betrieb.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8036300 |
| Hersteller | Reflex |
| Anzahl der Platten | 110,00 |
| Artikelnummer | REFLEX-8036300 |
| Ausführung | gelötet |
| Bauhöhe | 286,00 |
| Baulänge | 123,00 |
| Bautiefe | 269,00 |
| EAN-13 | 4036705218095 |
| Geeignet für Dämmschale | ja |
| Gewicht | 19,35 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
