Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-60-2-120, gelötet, 120 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-60-2-120 ist ein gelöteter, zweigängiger Wärmetauscher mit 120 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind industrielle und gebäudetechnische Systeme, in denen eine effiziente Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Platten sind mit eingeprägten Kanälen versehen, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine hohe thermische Effizienz und Stabilität bei hohen Temperaturen und Drücken.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren mit Kupferlot sichert eine dauerhafte Verbindung der Edelstahlplatten und sorgt für die Stabilität des Wärmetauschers. Dadurch kann das Gerät Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar problemlos standhalten. Die vakuumgelötete Verbindung sorgt für eine hohe Dichtigkeit und Langlebigkeit des Wärmetauschers.
Wie sind die Strömungsräume im Plattenwärmetauscher gestaltet?
Die Strömungsräume sind durch zwei unterschiedliche Kanalformen gekennzeichnet: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand für die jeweiligen Kreisläufe.
Für welche Anschlussarten ist der Longtherm RMB-60-2-120 ausgelegt?
Der Wärmetauscher ist mit einem primären Außengewindeanschluss G 1 1/4 Zoll ausgestattet. Die Baugröße RMB-60-2-120 gehört zu den Varianten mit Gewindeanschluss, die eine einfache Integration in bestehende Rohrsysteme ermöglichen. Ein seitlicher Anschluss ist nicht vorgesehen.

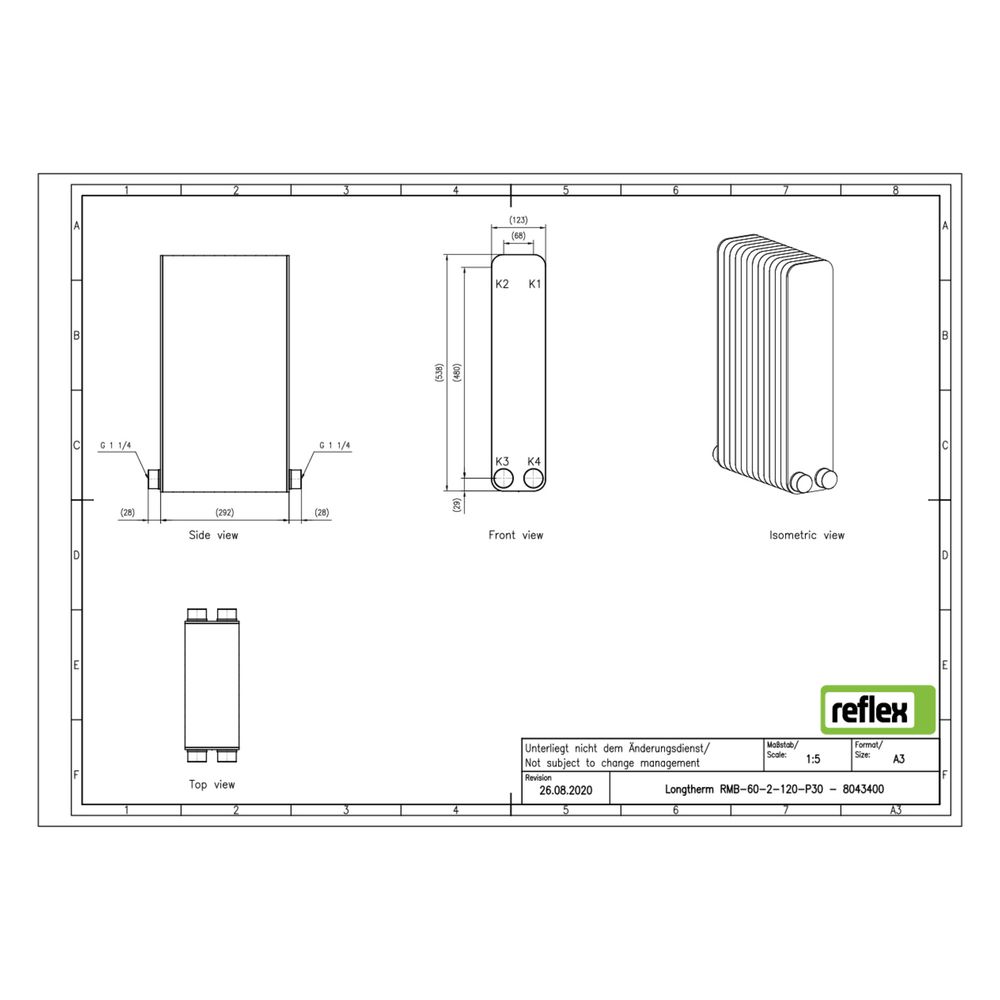

Welche Maße und baulichen Eigenschaften hat der Plattenwärmetauscher?
Der Wärmetauscher hat eine Baulänge von 123 mm, eine Bauhöhe von 538 mm und eine Bautiefe von 292 mm. Er ist nicht vollversiegelt und wird ohne Dämmschale geliefert, ist jedoch für die Nachrüstung einer Dämmschale geeignet.
Technische Daten
- Anzahl der Platten: 120
- Werkstoff: rostfreier Stahl (Edelstahl 1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: bis 230 °C
- Primärer Anschluss: Außengewinde G 1 1/4 Zoll (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 292 mm
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RMB-60-2-120 überzeugt durch seine robuste Bauweise aus Edelstahl mit vakuumgelöteten Kupferverbindungen, die hohe Temperaturen und Drücke ermöglichen. Mit 120 Platten und einem Außengewindeanschluss G 1 1/4 Zoll bietet er eine effiziente Wärmeübertragung für anspruchsvolle Anwendungen in der Haustechnik und Industrie.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8043400 |
| Hersteller | Reflex |
| Anzahl der Platten | 120,00 |
| Artikelnummer | REFLEX-8043400 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 292,00 |
| EAN-13 | 4036705218811 |
| Geeignet für Dämmschale | ja |
| Gewicht | 32,6 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
