Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-235-230, gelötet, 230 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-230 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit 230 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, wo eine zuverlässige Wärmeübertragung bei hohen Anforderungen erforderlich ist. Die Ausführung mit DIN-Flanschanschluss ermöglicht eine einfache Integration in bestehende Anlagen.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung zwischen den Medien. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften zeichnen den Longtherm RLB-235-230 aus?

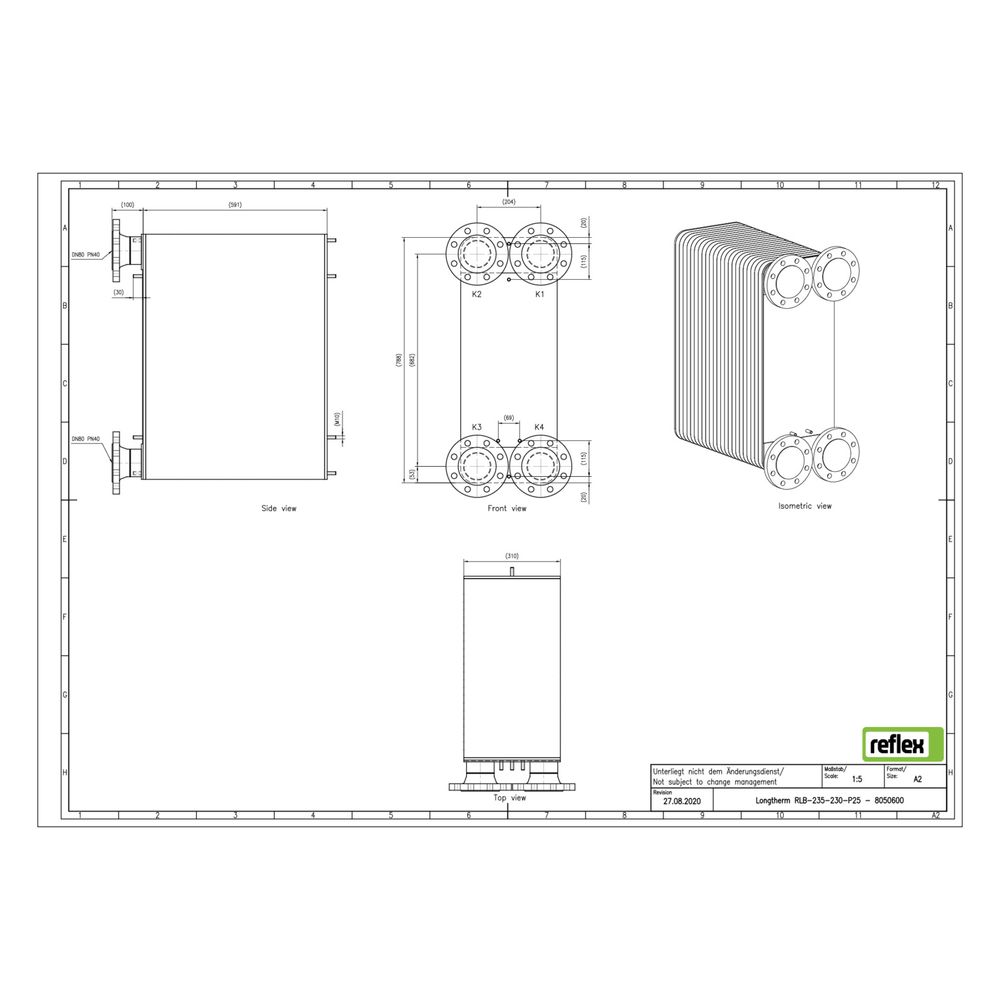

Der Plattenwärmetauscher ist für einen maximalen Betriebsdruck von 25 bar und Temperaturen bis 230 °C ausgelegt. Die 230 Edelstahlplatten sind kupferverlöten, was eine dauerhafte Verbindung und hohe Stabilität sicherstellt. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 575 mm. Der Wärmetauscher verfügt über einen Nenndurchmesser von DN 80 und ist mit DIN-Flanschanschlüssen ausgestattet. Er ist nicht vollversiegelt und besitzt keine seitlichen Anschlussmöglichkeiten, ist jedoch für die Verwendung mit einer Dämmschale geeignet.
Welche Zulassungen und Normen erfüllt der Reflex Longtherm Plattenwärmetauscher?
Der Longtherm RLB-235-230 ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen.
Technische Daten
- Anzahl der Platten: 230
- Werkstoff: rostfreier Stahl (Edelstahl 1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 575 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-235-230 bietet eine robuste und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Plattenanzahl, dem stabilen Edelstahlmaterial und der Kupferlotverbindung ist er für hohe Temperaturen und Drücke bis 25 bar geeignet. Die kompakte Bauweise und der DN 80 Flanschanschluss erleichtern die Integration in verschiedene Anlagenkonzepte.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8050600 |
| Hersteller | Reflex |
| Anzahl der Platten | 230,00 |
| Artikelnummer | REFLEX-8050600 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 575,00 |
| EAN-13 | 4036705219535 |
| Geeignet für Dämmschale | ja |
| Gewicht | 252,5 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
