Beschreibung
Reflex Longtherm Plattenwärmetauscher RHB-60-2-10, gelötet, 10 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-60-2-10 ist ein gelöteter, zweigängiger Wärmetauscher mit 10 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er ist ausgelegt für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Es gibt zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese differenzierte Kanalgestaltung optimiert die Strömungseigenschaften und die Effizienz der Wärmeübertragung.
Welche technischen Eigenschaften zeichnen den Longtherm Plattenwärmetauscher aus?

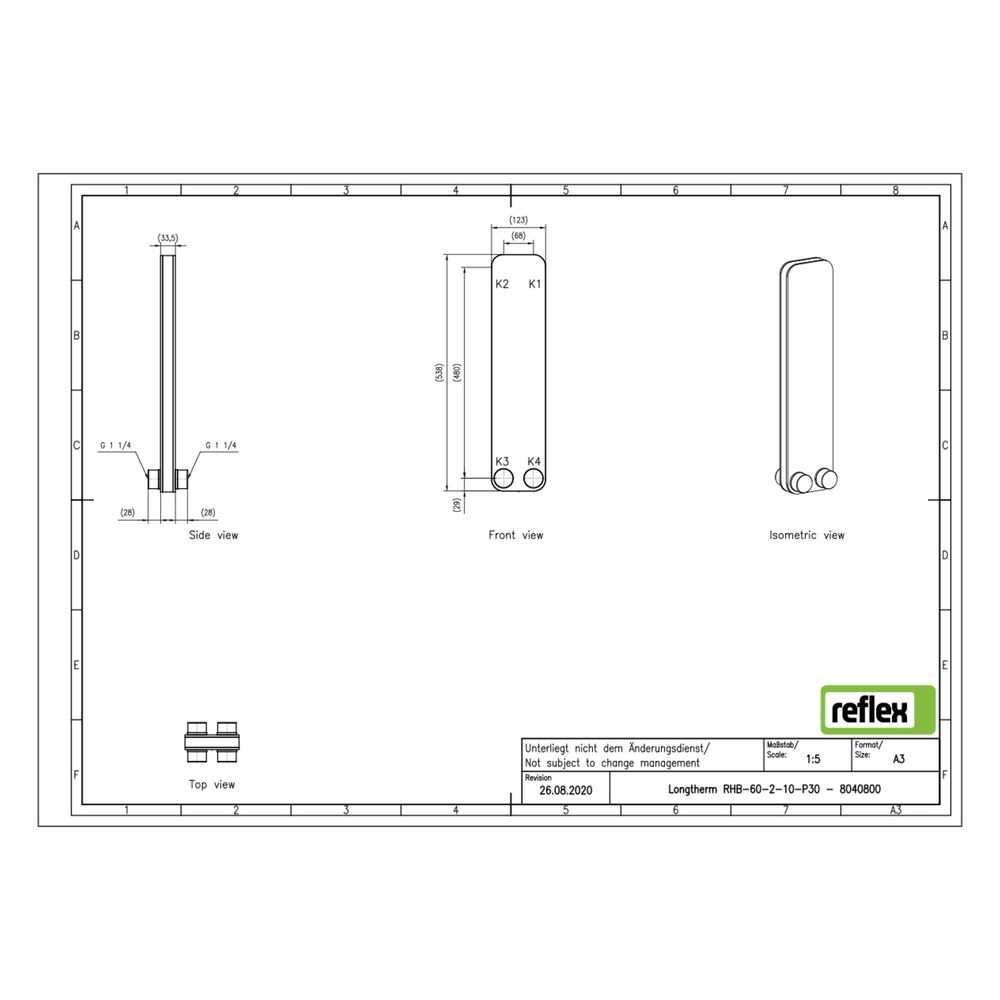

Der gelötete Plattenwärmetauscher ist für hohe Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 32 mm. Der Anschluss erfolgt über ein Außengewinde mit einem Nenndurchmesser von 1 1/4 Zoll. Der Mittenabstand der Anschlüsse beträgt 68 mm. Der Wärmetauscher ist nicht vollversiegelt, aber für die Verwendung mit einer Dämmschale geeignet.
Welche Zulassungen und Normen erfüllt der Reflex Longtherm?
Der Plattenwärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU. Dies bestätigt die Eignung für den Einsatz in druckbeaufschlagten Anlagen und die Einhaltung relevanter Sicherheitsanforderungen.
Technische Daten
- Anzahl der Platten: 10
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Anschluss: Außengewinde 1 1/4 Zoll
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 32 mm
- Mittenabstand Anschlüsse: 68 mm
- Dämmschalengeeignet: Ja
Der Reflex Longtherm Plattenwärmetauscher RHB-60-2-10 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der präzisen Verarbeitung aus Edelstahl und Kupferlot erfüllt er anspruchsvolle Anforderungen an Effizienz und Sicherheit.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8040800 |
| Hersteller | Reflex |
| Anzahl der Platten | 10,00 |
| Artikelnummer | REFLEX-8040800 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 32,00 |
| EAN-13 | 4036705218552 |
| Geeignet für Dämmschale | ja |
| Gewicht | 5,2 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
