Beschreibung
Reflex Longtherm Plattenwärmetauscher RLG-07-50, geschraubt, 50 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RLG-07-50 ist ein geschraubter Wärmetauscher mit 50 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung gefragt sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert. Diese Konstruktion ermöglicht eine einfache Zerlegung für Reinigung oder Erweiterung.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Ausführung erlaubt eine schnelle und unkomplizierte Reinigung sowie die Erweiterung des Plattenpakets durch zusätzliche Platten. Dies macht den Wärmetauscher flexibel an wechselnde Anforderungen anpassbar. Zudem ist der Wärmetauscher nicht vollversiegelt, was die Wartung erleichtert.
Welche technischen Eigenschaften zeichnen den Longtherm RLG-07-50 aus?

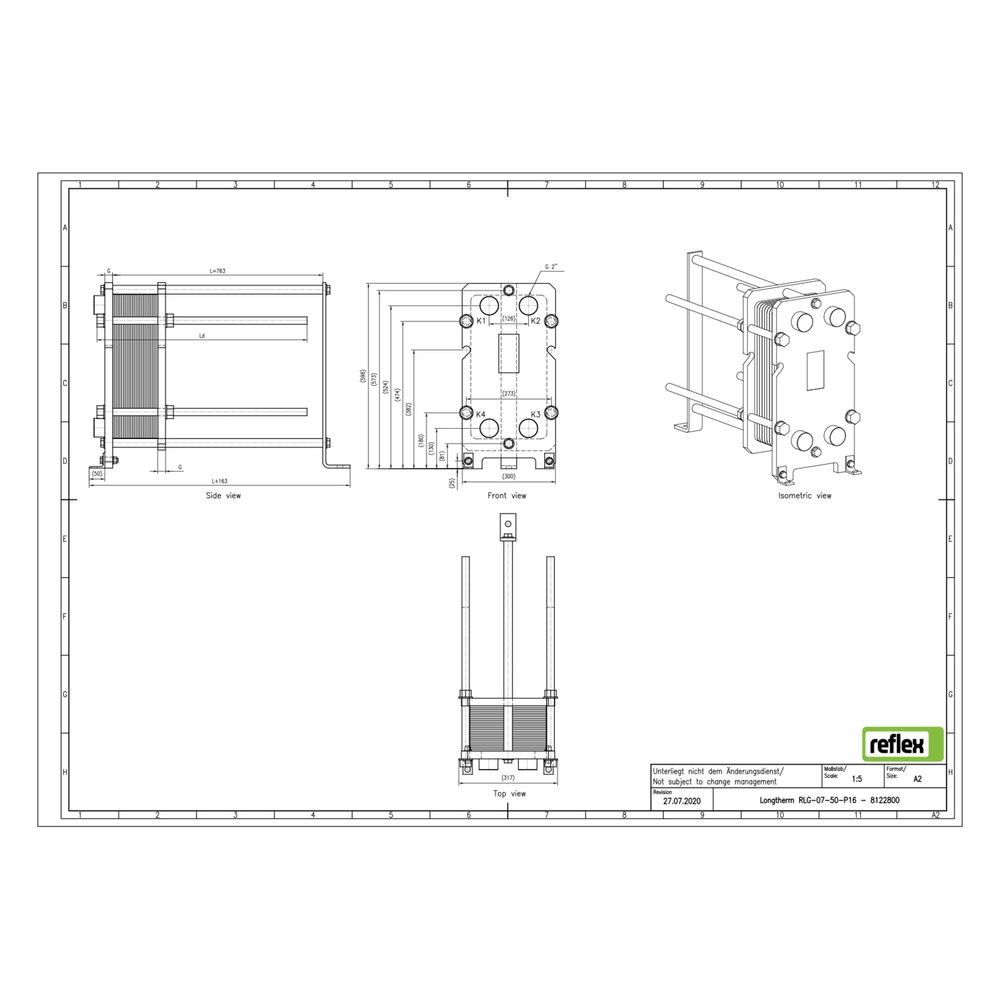

Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über einen primären Anschluss mit 2 Zoll Außengewinde. Die Baumaße betragen 300 mm in der Länge, 596 mm in der Höhe und 763 mm in der Tiefe. Der Mittenabstand der Anschlüsse liegt bei 126 mm. Die Edelstahlplatten sind mit zwei Kanalformen ausgestattet: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?
Aufgrund seiner hohen Effizienz bei geringen Temperaturspreizungen und der Möglichkeit zur Erweiterung ist der Wärmetauscher ideal für industrielle Wärmeübertragungsprozesse mit hohen Leistungsanforderungen. Die robuste Bauweise aus rostfreiem Stahl und die Zulassung gemäß der Richtlinie für Druckgeräte 2014/68/EU ermöglichen den Einsatz in anspruchsvollen Umgebungen.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff: rostfreier Stahl
- Dichtungen: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: 2 Zoll Außengewinde
- Baulänge: 300 mm
- Bauhöhe: 596 mm
- Bautiefe: 763 mm
- Mittenabstand Anschlüsse: 126 mm
- Lotmaterial: Kupfer
Der Reflex Longtherm Plattenwärmetauscher RLG-07-50 bietet eine effiziente Wärmeübertragung bei hohen Leistungsbereichen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den NBR-Butyl-Dichtungen und der flexiblen geschraubten Bauweise ist er für anspruchsvolle industrielle Anwendungen geeignet und ermöglicht eine einfache Wartung und Erweiterung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8122800 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8122800 |
| Bauhöhe | 596,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705220494 |
| Geeignet für Dämmschale | nein |
| Gewicht | 109,8 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
