Beschreibung
Reflex Longtherm Plattenwärmetauscher RMG-07-80, geschraubt, 80 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-07-80 ist ein geschraubter Wärmetauscher mit 80 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Konstruktion ist er einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden, was ihn flexibel für verschiedene industrielle und gewerbliche Einsatzbereiche macht.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Bauweise ermöglicht eine einfache Zerlegung und Wartung.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeübergang und die hydraulischen Eigenschaften des Wärmetauschers.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher geeignet?

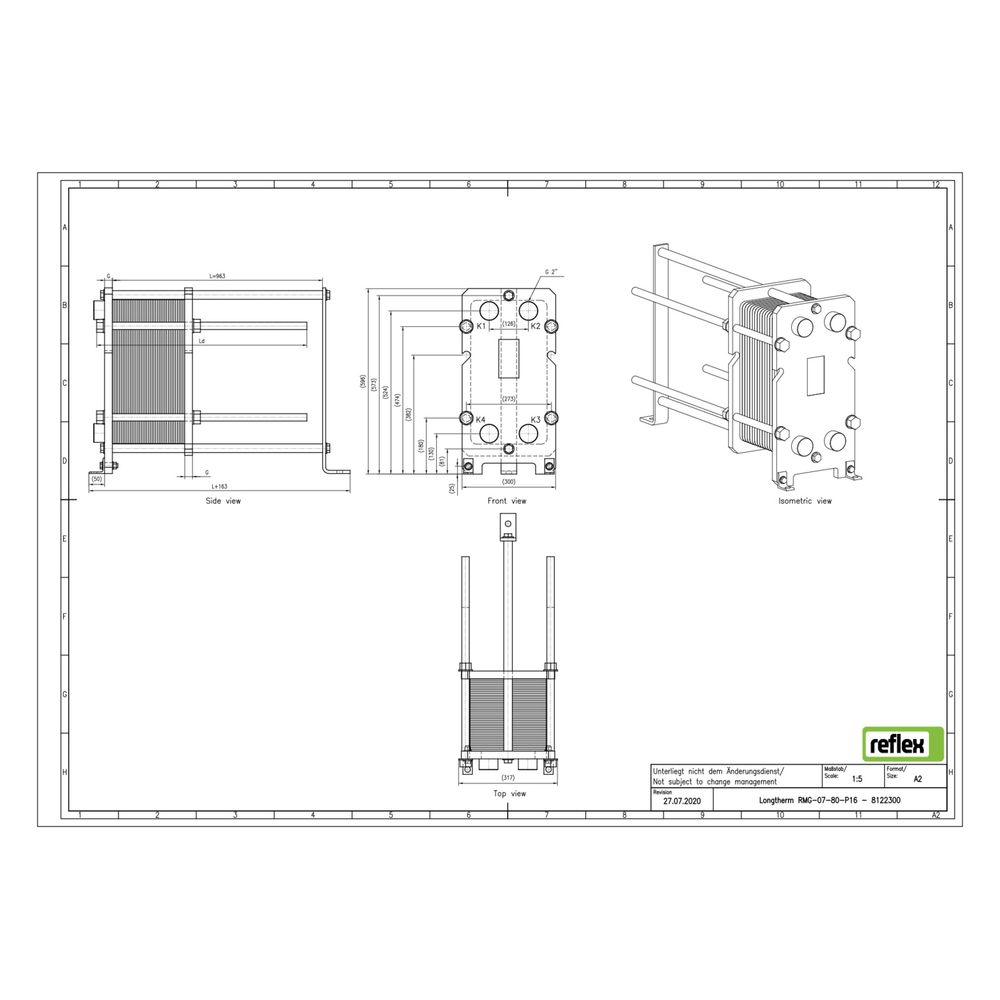

Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit 2 Zoll Außengewinde. Er ist nicht vollversiegelt und bietet keine seitlichen Anschlussmöglichkeiten. Die Baumaße betragen 300 mm in der Länge, 596 mm in der Höhe und 963 mm in der Tiefe. Der Mittenabstand der Anschlüsse liegt bei 126 mm.
Welche Materialien werden verwendet?
Die Platten bestehen aus rostfreiem Edelstahl. Die Dichtungen sind aus klebefreiem NBR-Butyl gefertigt, was eine gute Beständigkeit gegenüber verschiedenen Medien bietet. Der Rahmen besteht aus Kohlenstoffstahl.
Technische Daten
- Anzahl der Platten: 80
- Werkstoff Platten: rostfreier Stahl
- Dichtungen: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: 2 Zoll Außengewinde
- Baulänge: 300 mm
- Bauhöhe: 596 mm
- Bautiefe: 963 mm
- Mittenabstand Anschlüsse: 126 mm
Der Reflex Longtherm Plattenwärmetauscher RMG-07-80 bietet eine effiziente und flexible Lösung für Anwendungen mit hohen Leistungsanforderungen und geringen Temperaturspreizungen. Die geschraubte Bauweise mit 80 Edelstahlplatten und NBR-Butyl-Dichtungen ermöglicht eine einfache Wartung und Anpassung bei einem maximalen Arbeitsdruck von 16 bar.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8122300 |
| Hersteller | Reflex |
| Anzahl der Platten | 80,00 |
| Artikelnummer | REFLEX-8122300 |
| Bauhöhe | 596,00 |
| Baulänge | 300,00 |
| Bautiefe | 963,00 |
| EAN-13 | 4036705220449 |
| Geeignet für Dämmschale | nein |
| Gewicht | 128,4 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
