Reflex Longtherm Plattenwärmetauscher RHB-31-120, gelötet, 120 Platten, eingängig, G 1 1/4"

Der Reflex Longtherm Plattenwärmetauscher RHB-31-120 ist ein gelöteter, eingängiger Wärmetauscher mit 120 Edelstahlplatten (Werkstoff 1.4404) und einem primären Außengewindeanschluss G 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung auf kleinem Raum erforderlich ist.

Wie ist der Aufbau des Longtherm Plattenwärmetauschers?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Oberflächen der Platten sind mit Kanälen versehen, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine kompakte und effiziente Wärmeübertragung.

Welche Kanaltypen sind im Wärmetauscher verbaut und welche Funktion haben sie?

Es gibt zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand entsprechend der Anwendung.

Für welche Betriebsbedingungen ist der Longtherm RHB-31-120 ausgelegt?

Der Plattenwärmetauscher ist für maximale Arbeitstemperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Die gelötete Verbindung der Edelstahlplatten sorgt für hohe Stabilität und dauerhafte Dichtigkeit unter diesen Bedingungen.

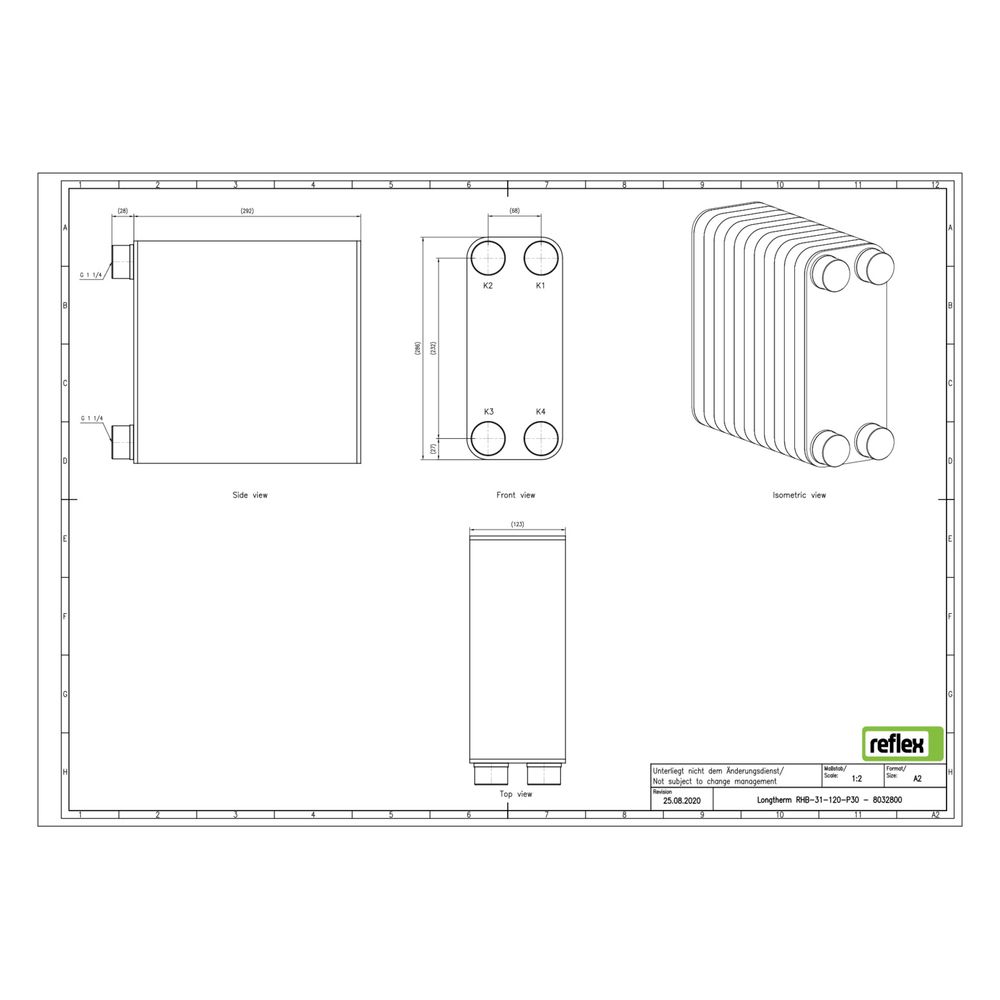

Welche Abmessungen und Anschlüsse hat der Wärmetauscher?

Der Longtherm RHB-31-120 hat eine Baulänge von 123 mm, eine Bauhöhe von 286 mm und eine Bautiefe von 293 mm. Der primäre Anschluss ist ein Außengewinde mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm). Der Mittenabstand der Anschlüsse beträgt 68 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.

Technische Daten

• Anzahl der Platten: 120
• Werkstoff: Edelstahl 1.4404
• Lotmaterial: Kupfer
• Maximaler Arbeitsdruck: 30 bar
• Maximale Arbeitstemperatur: 230 °C
• Primärer Anschluss: Außengewinde G 1 1/4 Zoll
• Baulänge: 123 mm
• Bauhöhe: 286 mm
• Bautiefe: 293 mm
• Mittenabstand Anschlüsse: 68 mm
• Geeignet für Dämmschale: ja

Der Reflex Longtherm Plattenwärmetauscher RHB-31-120 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der gelöteten Edelstahlkonstruktion erfüllt er anspruchsvolle Anforderungen. Die kompakte Bauweise und die standardisierten Anschlüsse erleichtern die Integration in bestehende Systeme.
