Reflex Longtherm Plattenwärmetauscher RMB-14-2-60, gelötet, 60 Platten, zweigängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-14-2-60 ist ein gelöteter, zweigängiger Wärmeübertrager mit 60 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 3/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Die Platten sind durch Kontaktpunkte verbunden, wodurch eine stabile und dauerhafte Verbindung entsteht. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei unterschiedliche Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Kreisläufen.
Für welche Betriebsbedingungen ist der Longtherm Plattenwärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C ausgelegt und hält Betriebsdrücke bis zu 30 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt. Die robuste Bauweise aus rostfreiem Stahl und Kupferlot sorgt für Langlebigkeit und hohe Betriebssicherheit.
Welche Anschlussarten und Maße sind verfügbar?

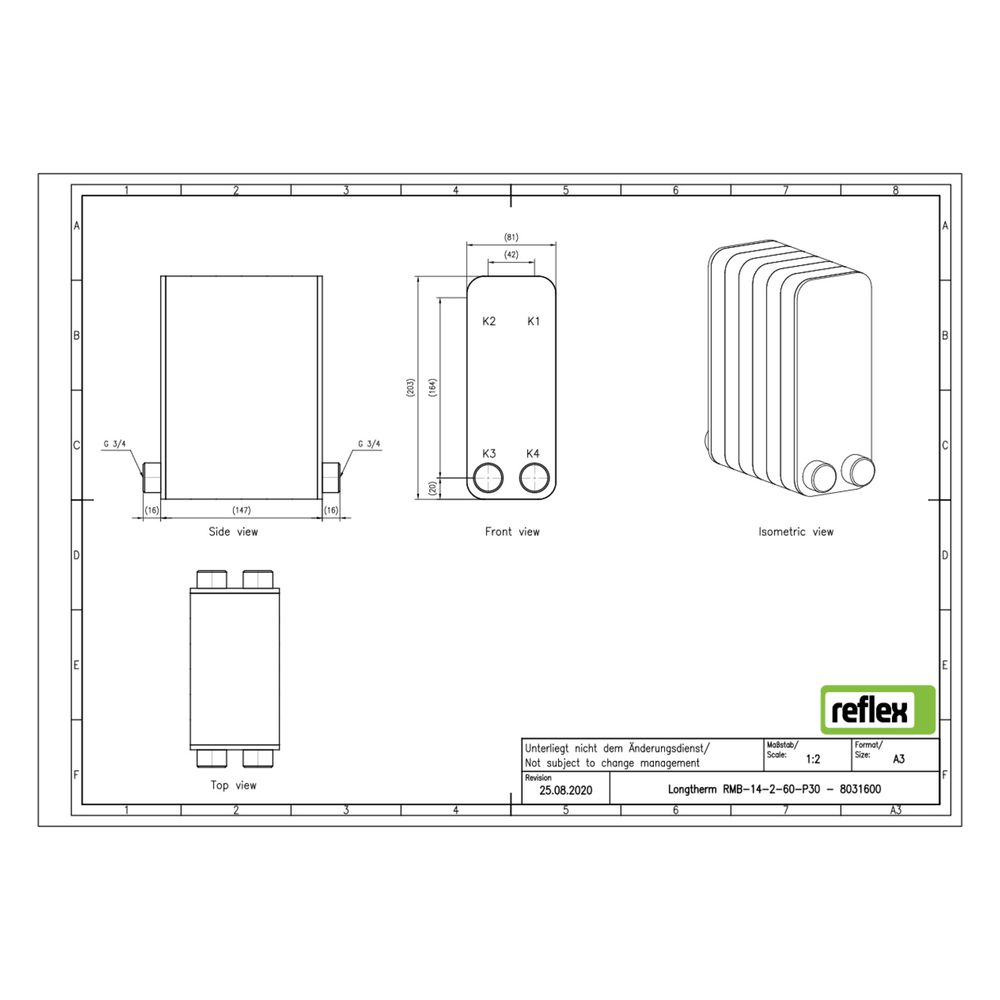

Der Reflex Longtherm RMB-14-2-60 ist mit einem primären Außengewindeanschluss G 3/4 Zoll ausgestattet. Die Baulänge beträgt 81 mm, die Bauhöhe 203 mm und die Bautiefe 147 mm. Der Mittenabstand der Anschlüsse liegt bei 42 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Bauhöhe: 203 mm
- Bautiefe: 147 mm
- Baulänge: 81 mm
- Primärer Anschluss: Außengewinde G 3/4 Zoll
- Maximaler Arbeitsdruck: 30 bar
- Maximale Betriebstemperatur: 230 °C
- Mittenabstand Anschlüsse: 42 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-14-2-60 bietet eine zuverlässige und effiziente Wärmeübertragung bei hohen Temperaturen und Drücken. Mit seiner robusten Bauweise aus rostfreiem Stahl und Kupferlot ist er für anspruchsvolle Heizungs- und Kühlanwendungen geeignet und überzeugt durch kompakte Abmessungen und flexible Anschlussmöglichkeiten.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8031600 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8031600 |
| Ausführung | gelötet |
| Bauhöhe | 203,00 |
| Baulänge | 81,00 |
| Bautiefe | 147,00 |
| EAN-13 | 4036705217371 |
| Geeignet für Dämmschale | ja |
| Gewicht | 3,7 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
