Reflex Longtherm Plattenwärmetauscher RHB-110-80, gelötet, 80 Platten, eingängig, G 2"
Der Reflex Longtherm Plattenwärmetauscher RHB-110-80 ist ein gelöteter, eingängiger Wärmetauscher mit 80 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten des Werkstoffs 1.4404, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Konstruktion. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Dadurch wird eine effiziente Wärmeübertragung ermöglicht.
Welche Kanaltypen und Strömungseigenschaften bietet der Wärmetauscher?
Der Reflex Longtherm verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalvarianten ermöglichen eine Anpassung an unterschiedliche hydraulische Anforderungen und optimieren die Wärmeübertragung.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C ausgelegt und hält einem maximalen Betriebsdruck von 25 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschluss- und Montageeigenschaften hat das Gerät?

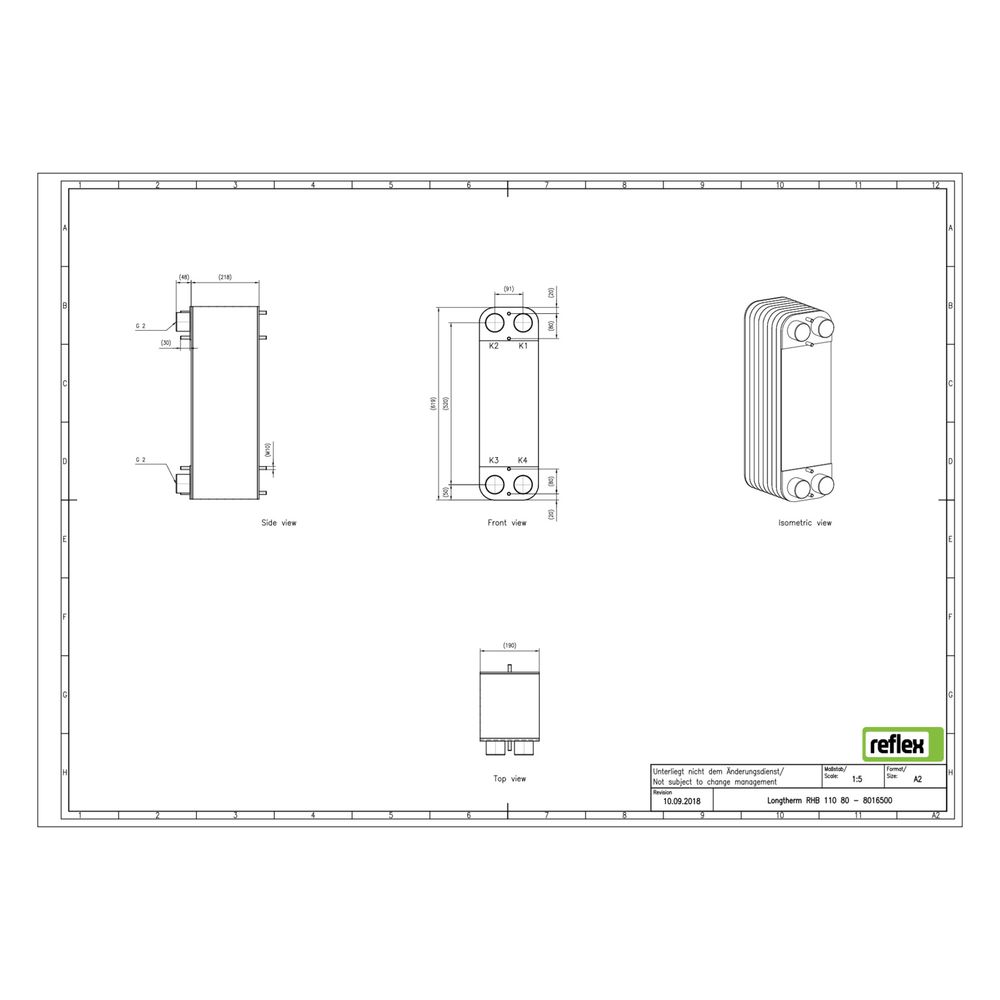

Der Wärmetauscher ist mit einem primären Anschluss mit Außengewinde G 2 Zoll ausgestattet. Die Bauabmessungen betragen 191 mm in der Baulänge, 620 mm in der Bauhöhe und 218 mm in der Bautiefe. Der Mittenabstand der Anschlüsse liegt bei 91 mm. Das Gerät ist für die Verwendung mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 80
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 2 Zoll
- Baulänge: 191 mm
- Bauhöhe: 620 mm
- Bautiefe: 218 mm
- Mittenabstand Anschlüsse: 91 mm
- Geeignet für Dämmschale: Ja
Der Reflex Longtherm Plattenwärmetauscher RHB-110-80 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke sicher bewältigen. Mit 80 Platten und einem G 2 Zoll Anschluss bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heiz- und Kühlsysteme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8016500 |
| Hersteller | Reflex |
| Anzahl der Platten | 80,00 |
| Artikelnummer | REFLEX-8016500 |
| Ausführung | gelötet |
| Bauhöhe | 620,00 |
| Baulänge | 191,00 |
| Bautiefe | 218,00 |
| EAN-13 | 4036705178931 |
| Geeignet für Dämmschale | ja |
| Gewicht | 49,07 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 91,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
