Reflex Refix DE Ausdehnungsgefäß MAG 25, Nennvolumen 25l, 10 bar, Vollmembran, mit Befestigungslaschen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 25 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 25 Litern und einem maximalen Betriebsdruck von 10 bar. Es eignet sich besonders für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer langlebigen Vollmembran ausgestattet und bietet korrosionsgeschützte wasserberührende Teile.

Für welche Anwendungen ist das Refix DE 25 geeignet?

Das Refix DE 25 ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Aufgrund der robusten Bauweise und der korrosionsgeschützten Komponenten ist es auch für Systeme mit erhöhten Anforderungen an den Korrosionsschutz geeignet.

Wie ist das Ausdehnungsgefäß konstruiert?

Das Gefäß verfügt über eine nicht durchströmte Vollmembran, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran besteht aus Butylkautschuk (IIR) und ist bei größeren Volumen ab 50 Litern austauschbar. Die Außenbeschichtung besteht aus langlebigem Epoxidharz, das die Korrosionsbeständigkeit erhöht. Das Gefäß ist vertikal platzierbar und besitzt einen Außengewindeanschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm).

Welche technischen Eigenschaften zeichnen das Refix DE 25 aus?

Das Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und kann mit Frostschutzmittelzusätzen von 25 bis 50 % betrieben werden. Der Vordruck beträgt 4 bar. Die Bauhöhe liegt bei 518 mm, der Durchmesser bei 280 mm und das Kippmaß bei 589 mm. Das Gefäß ist nicht für den Einsatz mit Leitungswasser oder Kühlanwendungen geeignet. Es verfügt über keine integrierten Füße oder Befestigungsmaterialien und ist nicht für die horizontale Platzierung vorgesehen.

Welche Normen und Richtlinien erfüllt das Produkt?

Das Refix DE 25 entspricht der DIN EN 13831 und ist als Druckgerät gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Es erfüllt die Anforderungen für den Einsatz in Wassersystemen mit erhöhtem Korrosionsschutz und ist nicht bewilligungspflichtig gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die festgelegten Druck- und Volumenwerte nicht überschreitet.

Technische Daten

• Nennvolumen: 25 l
• Maximaler Arbeitsdruck: 10 bar
• Vordruck: 4 bar

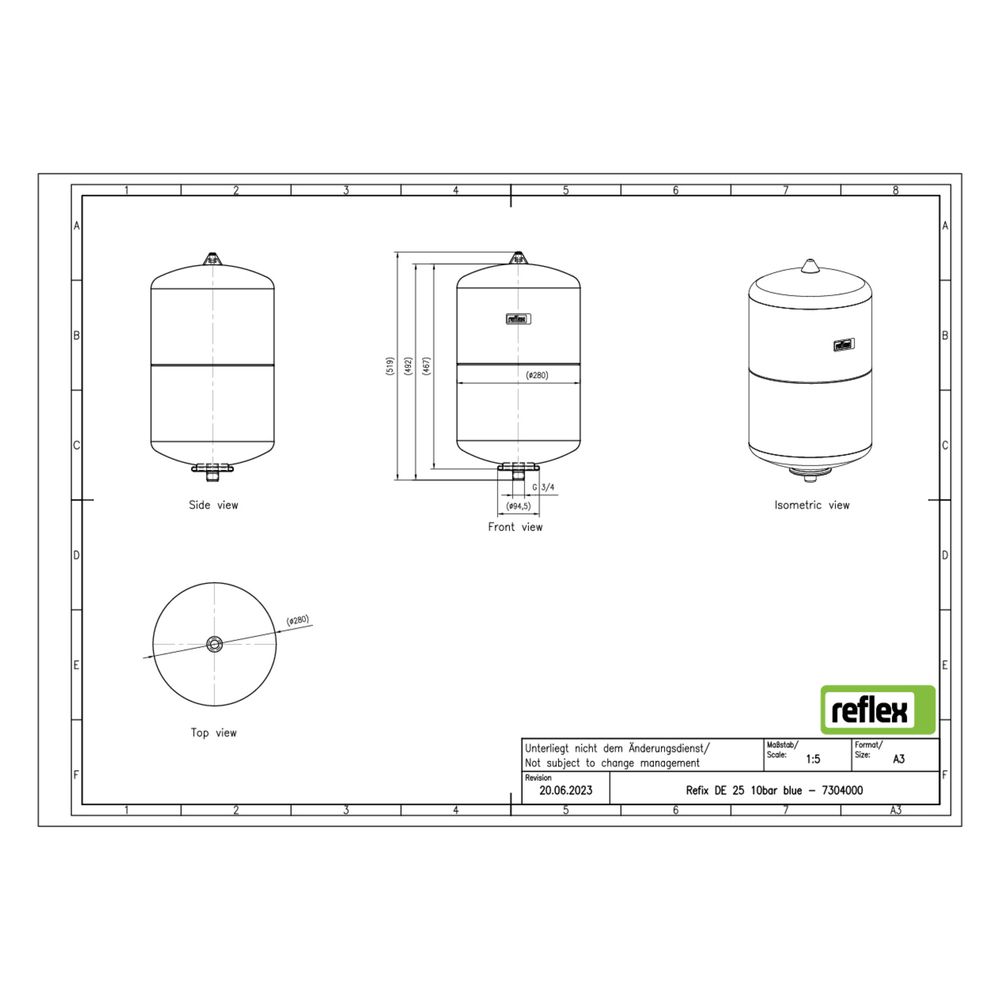

• Bauhöhe: 518 mm
• Durchmesser: 280 mm
• Kippmaß: 589 mm
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Membranwerkstoff: Butylkautschuk (IIR)
• Farbe: Blau
• Platzierung: Vertikal
• Frostschutzmittelzusatz: 25 bis 50 %

Das Reflex Refix DE 25 Ausdehnungsgefäß bietet eine zuverlässige Lösung für Wassersysteme mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 25 Litern und einem maximalen Betriebsdruck von 10 bar ist es für verschiedene Anwendungen wie Feuerlösch- und Betriebswassersysteme geeignet. Die langlebige Vollmembran und die robuste Bauweise ermöglichen eine sichere Funktion im Dauerbetrieb bei Temperaturen von -10 bis 70 °C.
