Reflex Refix DE Ausdehnungsgefäß MAG 180, Nennvolumen 180l, 25 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 180 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 180 Litern und einem maximalen Betriebsdruck von 25 bar. Es eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Die tauschbare Vollmembran ab 50 Litern und die korrosionsgeschützten wasserberührenden Teile ermöglichen eine lange Lebensdauer.

Für welche Anwendungen ist das Reflex Refix DE Ausdehnungsgefäß geeignet?

Das Gefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht den Anforderungen der DIN 1988 entsprechen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Die Konstruktion als nicht durchströmtes Gefäß und die korrosionsgeschützten Komponenten machen es besonders geeignet für Systeme mit erhöhten Anforderungen an den Korrosionsschutz.

Wie ist das Ausdehnungsgefäß konstruiert?

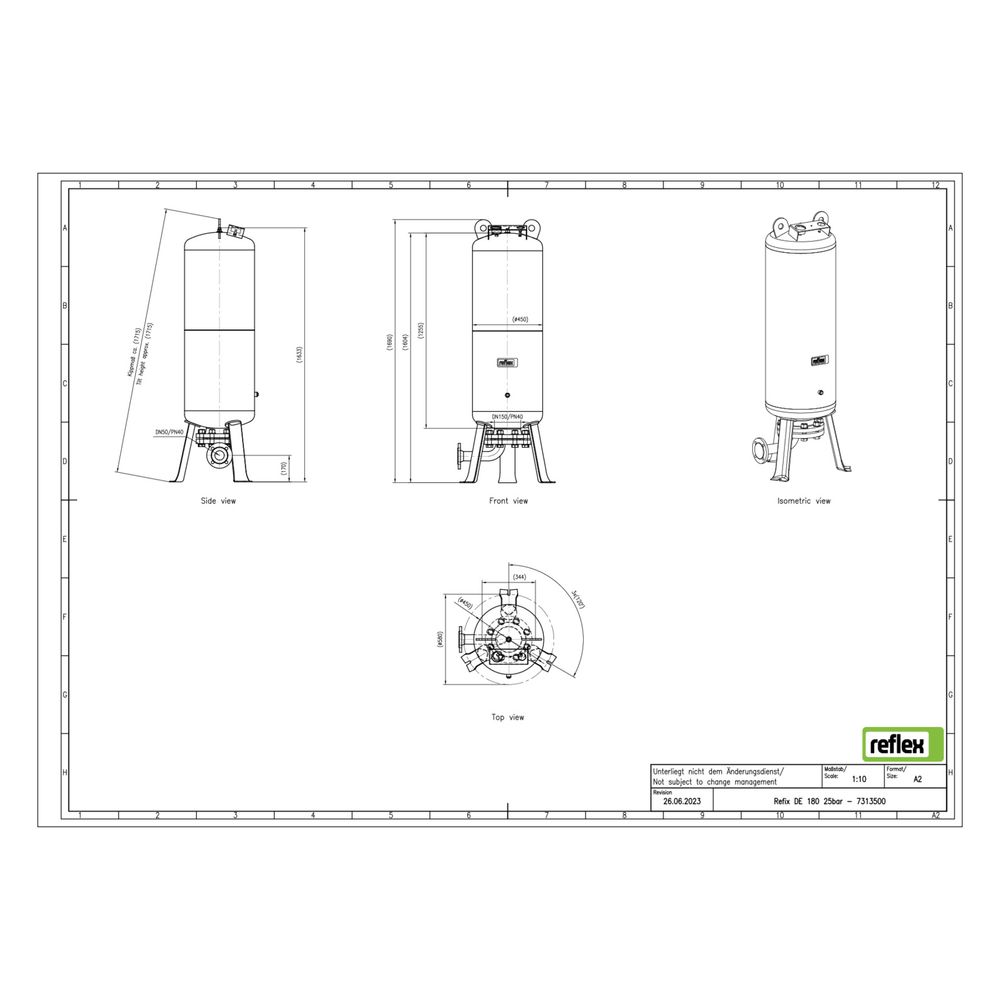

Das Gefäß verfügt über eine Vollmembran aus Butylkautschuk (IIR), die das Wasser- und Gasvolumen trennt. Ab einem Volumen von 50 Litern ist die Membran tauschbar, was die Wartung erleichtert. Die wasserberührenden Teile sind korrosionsgeschützt und mit einer langlebigen Epoxidharzbeschichtung versehen. Das Gefäß ist für die vertikale Platzierung mit stabilen Füßen ausgelegt und besitzt einen metrischen Außengewindeanschluss mit einem Nenndurchmesser von DN 50.

Welche Druck- und Temperaturwerte sind zu beachten?

Das Refix DE 180 ist für einen maximalen Betriebsdruck von 25 bar ausgelegt und verfügt über einen Vordruck von 4 bar. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Das Gefäß ist für den Einsatz mit Frostschutzmittelzusätzen von mindestens 25 bis maximal 50 Prozent geeignet.

Welche Normen und Schutzmerkmale erfüllt das Gefäß?

Das Ausdehnungsgefäß entspricht der DIN EN 13831 und ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Die Epoxidharzbeschichtung sorgt für Schutz vor Korrosion. Manometer und Vordruckventil sind bei diesem Modell nicht integriert, jedoch durch Metallbügel geschützt, sofern vorhanden.

Technische Daten

• Nennvolumen: 180 l
• Maximaler Betriebsdruck: 25 bar
• Farbe: Blau
• Bauhöhe: 1528 mm
• Durchmesser: 450 mm
• Anschluss: Außengewinde (metrisch), DN 50
• Werkstoff Membran: Butylkautschuk (IIR)
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Max. Glykol-Mischung: 50 %
• Platzierung: Vertikal mit Füßen
• Druckstufe Flansch: PN 40

Das Reflex Refix DE Ausdehnungsgefäß MAG 180 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen. Mit einem Nennvolumen von 180 Litern und einem maximalen Betriebsdruck von 25 bar ist es für vielfältige Anwendungen geeignet und überzeugt durch die tauschbare Membran und langlebige Beschichtung.
