Reflex Refix DE Ausdehnungsgefäß MAG 200, Nennvolumen 200l, 10 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 200 ist ein nicht durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 200 Litern und einem maximalen Arbeitsdruck von 10 bar. Es ist speziell für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen konzipiert, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran ausgestattet und verfügt über eine langlebige Epoxidharzbeschichtung sowie korrosionsgeschützte wasserberührende Teile. Die Ausführung in Blau mit Füßen ermöglicht eine vertikale Aufstellung.

Für welche Anwendungen ist das Refix DE 200 geeignet?

Das Refix DE 200 Ausdehnungsgefäß ist für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Es eignet sich besonders für Systeme mit erhöhten Korrosionsschutzanforderungen und kann mit Frostschutzmittelzusätzen von 25 bis 50 Prozent betrieben werden.

Wie ist das Ausdehnungsgefäß konstruiert?

Das Gefäß verfügt über eine Vollmembran nach DIN EN 13831, die ab einem Volumen von 50 Litern tauschbar ist. Die Membran trennt den Wasserraum vom Gasraum mit Druckpolster. Die wasserberührenden Teile sind korrosionsgeschützt, und die Außenbeschichtung besteht aus langlebigem Epoxidharz. Das Gefäß ist mit Füßen ausgestattet, die eine stabile vertikale Aufstellung ermöglichen.

Welche technischen Merkmale und Schutzvorrichtungen sind vorhanden?

Das Refix DE 200 ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und besitzt einen Vordruck von 4 bar. Es verfügt über einen Ausdehnungsanschluss mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm) und einem Rohraußendurchmesser von 42,40 mm. Das Gefäß ist nicht mit einem Sicherheitsventil oder Manometer ausgestattet. Die Membran besteht aus Butylkautschuk (IIR), der für den Einsatz mit Frostschutzmitteln geeignet ist. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, wobei bei diesem Modell kein Manometer integriert ist.

Welche Normen und Zulassungen gelten für das Refix DE 200?

Das Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Es ist für den Einsatz in Wassersystemen zugelassen, die nicht der DIN 1988 unterliegen. Für die Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter erfüllt.

Technische Daten

• Nennvolumen: 200 l
• Maximaler Arbeitsdruck: 10 bar
• Vordruck: 4 bar
• Farbe: Blau

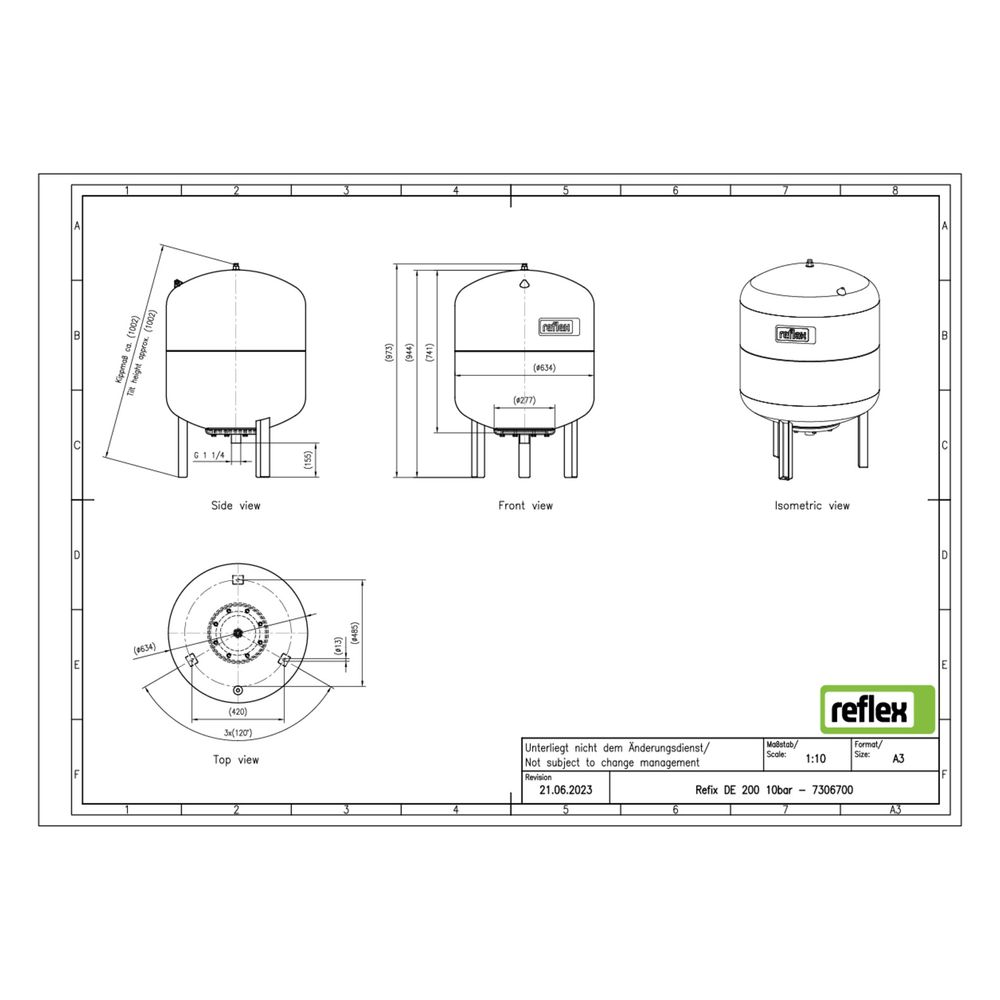

• Bauhöhe: 967 mm
• Durchmesser: 634 mm
• Kippmaß: 1002 mm
• Anschluss: Außengewinde (metrisch), 1 1/4 Zoll (32 mm)
• Rohraußendurchmesser Anschluss: 42,40 mm
• Membranmaterial: Butylkautschuk (IIR)
• Frostschutzmittelzusatz: 25 bis 50 %
• Aufstellung: Vertikal mit Füßen

Das Reflex Refix DE Ausdehnungsgefäß MAG 200 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 200 Litern und einem maximalen Arbeitsdruck von 10 bar ist es für vielfältige Anwendungen in Feuerlösch-, Betriebswasser- und Heizsystemen geeignet und ermöglicht durch die tauschbare Vollmembran eine flexible Wartung.
