Beschreibung

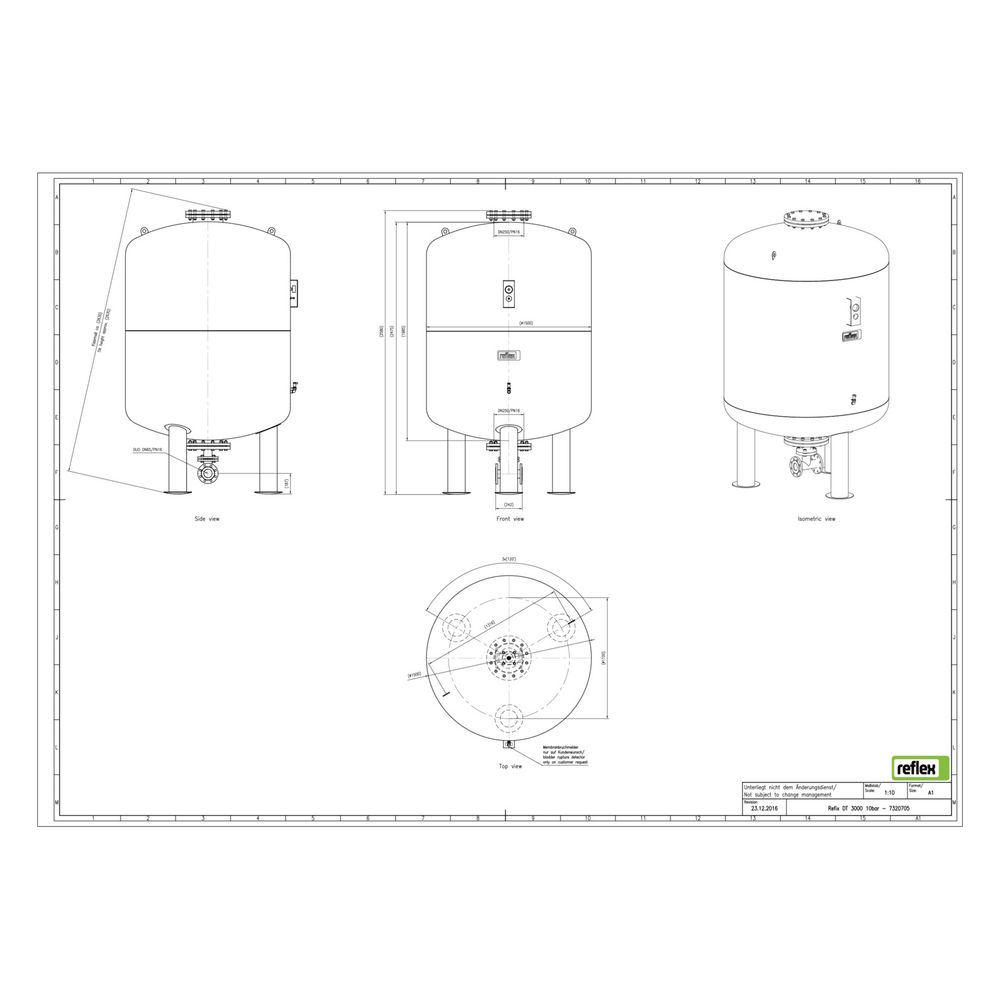

Reflex Refix DT Ausdehnungsgefäß MAG 3000, Nennvolumen 3000l, 10 bar, Duo-Flansch DN 65
Der Reflex Refix DT Ausdehnungsgefäß MAG 3000 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 3000 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen in Kaltwasserleitungen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Das Gefäß verfügt über einen Duo-Flansch DN 65 und ist mit einer langlebigen Epoxidharzbeschichtung innen und außen versehen.
Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß ist mit einer austauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran entspricht den Anforderungen der Elastomerleitlinie, W 270 sowie den Normen DIN EN 13831, DIN 4807 T5 und ist DVGW-geprüft (Reg.-Nr. NW-0411AT2534). Das Gefäß ist mit einem Duo-Flanschanschlussstück mit integrierter Durchströmungseinrichtung ausgestattet, die eine optimale Leistungsanpassung ermöglicht.
Welche hygienischen und sicherheitstechnischen Merkmale bietet das Gefäß?
Das Gefäß ist durchströmt, was besonders hohe Anforderungen an die Hygiene erfüllt. Die Innen- und Außenbeschichtung entspricht der KTW-A Richtlinie und sorgt für eine langlebige und korrosionsbeständige Oberfläche. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden. Das Gefäß ist ausschließlich für den Einsatz in Kaltwasserleitungen geeignet und entspricht den Anforderungen der Druckgeräterichtlinie 2014/68/EU sowie den Normen DIN EN 13831, VDI 4708 und AD 2000.
Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist für den Einsatz in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert. Es eignet sich ausschließlich für Kaltwasseranlagen und ist nicht für den Einsatz in Heizungs- oder Kühlanlagen vorgesehen. Die Variantenvielfalt der Anschlüsse ermöglicht eine flexible Anpassung an unterschiedliche Anlagenkonfigurationen.
Welche Anschluss- und Montageeigenschaften hat das Gefäß?
Das Gefäß verfügt über einen Duo-Flansch DN 65 mit Außengewinde (metrisch) und ist für die vertikale Platzierung vorgesehen. Es ist mit Füßen ausgestattet, jedoch ohne Befestigungsmaterial oder feste Wandstütze. Der maximale Arbeitsdruck beträgt 10 bar, die Druckstufe des Flansches ist PN 16. Die Mediumtemperatur im Dauerbetrieb liegt zwischen -10 und 70 °C.
Technische Daten
- Nennvolumen: 3000 l
- Maximaler Betriebsdruck: 10 bar
- Druckstufe Flansch: PN 16
- Anschluss: Duo-Flansch DN 65, Außengewinde (metrisch)
- Membranwerkstoff: Butylkautschuk (IIR)
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Bauhöhe: 2506 mm
- Durchmesser: 1500 mm
- Kippmaß: 2576 mm
- Vordruck: 2 bar
- Mit Manometer: ja
Das Reflex Refix DT Ausdehnungsgefäß MAG 3000 bietet eine hygienisch einwandfreie Lösung für Kaltwasseranlagen mit einem Nennvolumen von 3000 Litern und einem Betriebsdruck von 10 bar. Die robuste Konstruktion mit austauschbarer Membran und langlebiger Beschichtung sorgt für eine zuverlässige Funktion in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7320705 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7320705 |
| Bauhöhe | 2506,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1500,00 |
| EAN-13 | 4036705065842 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 1079 kg |
| Kippmaß | 2576,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
