Beschreibung

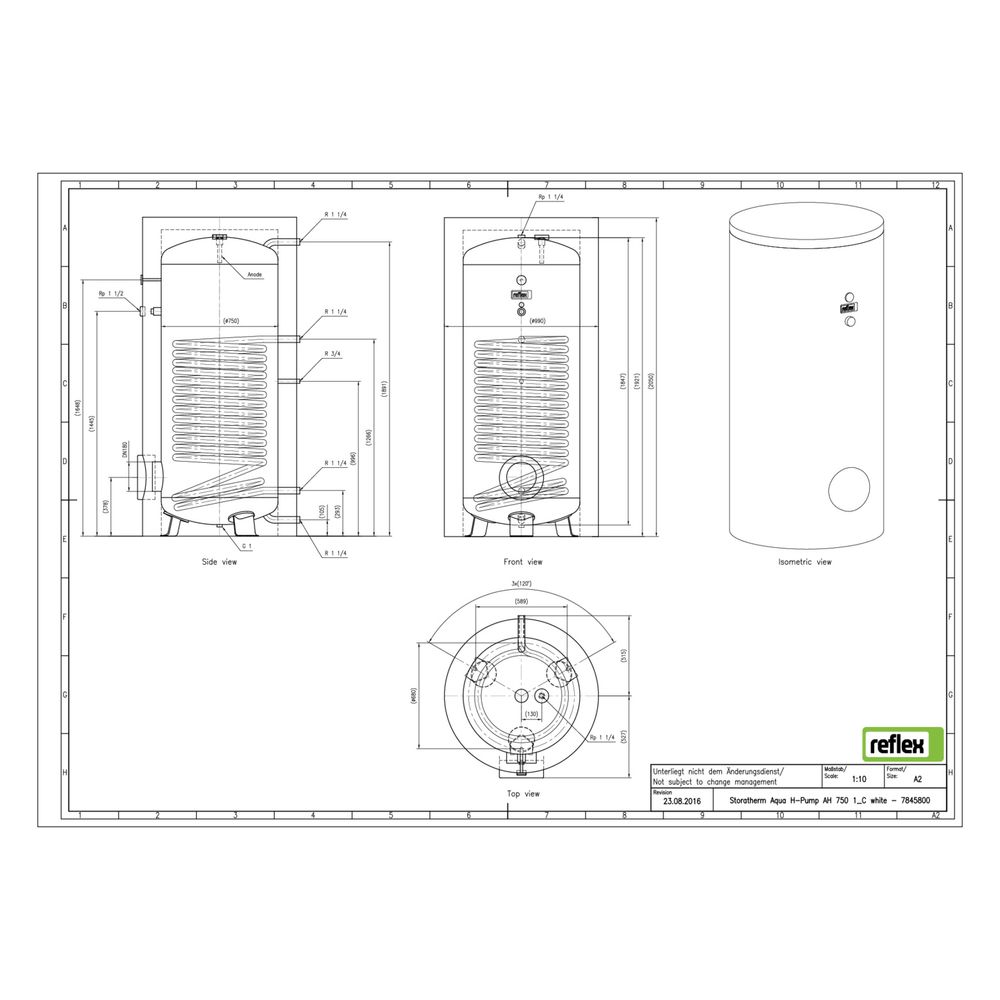

Reflex Storatherm Aqua Heat Pump AH 750/1 Wärmepumpenspeicher, Nenninhalt 694l, 105mm, 1 Wärmetauscher, Weiß
Der Reflex Storatherm Aqua Heat Pump AH 750/1 ist ein Wärmepumpenspeicher mit einem Nenninhalt von 694 Litern, der speziell für die indirekte Trinkwassererwärmung in Wärmepumpenanlagen konzipiert ist. Der stehende Speicher verfügt über eine hygienische Emailbeschichtung und einen integrierten Wärmetauscher in Spiralenform. Er eignet sich für den Einsatz in Eigenheimen sowie im Wohnungs-, Gewerbe- und Industriebau.
Wie ist der Reflex Storatherm Aqua Heat Pump AH 750/1 konstruiert?
Der Speicherbehälter besteht aus Stahl S235JR+AR und ist nach DIN EN 12897 sowie der Druckgeräterichtlinie 2014/68/EU ausgelegt. Die Innenbeschichtung erfolgt mit einer hygienischen Email nach DIN 4753 T3, die zusammen mit einer Magnesium-Schutzanode den Korrosionsschutz sicherstellt. Die stehende Bauweise und die vertikale Platzierung ermöglichen eine platzsparende Installation. Eine Reinigungsöffnung ist vorhanden, um Wartungsarbeiten zu erleichtern.
Welche Dämmung und Energieeffizienz bietet der Speicher?
Der Wärmepumpenspeicher ist mit einer 105 mm dicken Dämmung ausgestattet, die der Baustoffklasse B2 gemäß DIN 4102-1 entspricht. Für Speicher mit einem Inhalt zwischen 500 und 1000 Litern ist diese Dämmstärke typisch. Die Energieeffizienzklasse des Speichers ist C. Die Warmhalteverluste wurden auf extern zertifizierten Prüfständen ermittelt.
Wie erfolgt die Wärmeübertragung im Speicher?
Der Reflex Storatherm Aqua Heat Pump AH 750/1 verfügt über einen vergrößerten Glattrohrwärmetauscher in Form einer Spirale, der speziell für den Einsatz in Wärmepumpenanlagen optimiert ist. Dieser Wärmetauscher ermöglicht eine effiziente und gleichmäßige Erwärmung des Trinkwassers. Die maximale übertragbare Leistung bei einem Temperaturhub von 80/10-45 Grad Celsius beträgt 152 kW.
Welche Anschlüsse und Betriebsparameter sind vorhanden?
Der Speicher ist mit Kaltwasser-, Warmwasser- und Primäranschlüssen mit einem Nenndurchmesser von jeweils 1 1/4 Zoll (32) ausgestattet. Die Zirkulationsleitung hat einen Nenndurchmesser von 3/4 Zoll (20). Der maximale Arbeitsdruck sowohl im Primär- als auch im Sekundärkreis beträgt 10 bar. Ein Thermometer ist integriert, ein Manometer oder Druckreduzierventil sind nicht vorhanden.
Technische Daten
- Nenninhalt: 694 Liter
- Bauhöhe: 2052 mm
- Bautiefe: 1047 mm
- Durchmesser: 960 mm
- Dämmstärke: 105 mm
- Werkstoff Boiler: Stahl S235JR+AR
- Energieeffizienzklasse: C
- Max. Arbeitsdruck (primär/sekundär): 10 bar
- Nenndurchmesser Anschlüsse (Kalt-/Warmwasser, primär): 1 1/4 Zoll (32)
- Nenndurchmesser Zirkulationsleitung: 3/4 Zoll (20)
- Max. übertragbare Leistung (80/10-45 °C): 152 kW
Der Reflex Storatherm Aqua Heat Pump AH 750/1 bietet eine effiziente und hygienische Lösung zur Trinkwassererwärmung in Wärmepumpenanlagen. Mit einem Fassungsvermögen von 694 Litern, einer hochwertigen Emailbeschichtung und einem leistungsstarken Wärmetauscher ist der Speicher für vielfältige Anwendungen im Eigenheim sowie im gewerblichen und industriellen Bereich geeignet. Die Dämmung und Energieeffizienzklasse C sorgen für eine gute Wärmespeicherung bei reduziertem Energieverlust.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Storatherm Aqua |
| Hersteller-Produktgruppe | Storatherm Aqua |
| Hersteller-Artikelnummer | 7845800 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-7845800 |
| Bauhöhe | 2052,00 |
| Bautiefe | 1047,00 |
| Doppelte Trennung | nein |
| Durchmesser | 960,00 |
| EAN-13 | 4036705137310 |
| Energieeffizienzklasse | C |
| Gewicht | 289,3 kg |
| Inhalt | 694,00 |
| Kippmaß | 2119,00 |
| Max Arbeitsdruck primär | 10,00 |
| Max Arbeitsdruck sekundär | 10,00 |
| Max übertragbare Leistung 80/10-45 | 152,00 |
| Mit Druckreduzierventil | nein |
| Mit Manometer | nein |
| Mit Reinigungsöffnung | ja |
| Mit Thermometer | ja |
| Nenndurchmesser Kaltwasseranschluss | 1 1/4 Zoll (32) |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Nenndurchmesser Warmwasseranschluss | 1 1/4 Zoll (32) |
| Nenndurchmesser Zirkulationsleitung | 3/4 Zoll (20) |
| Oberflächenschutz Gefäß | emailliert |
| Platzierung vertikal | ja |
| Schutzanode | ja |
| Wandaufstellung | nein |
| Werkstoff des Boilers | Stahl |
| Wärmeübertragung | Spirale |
| WEEE-Nr. | 30666633 |
