Reflex Refix DT Ausdehnungsgefäß MAG 80, Nennvolumen 80l, 10 bar, Duo-Flansch DN 65

Der Reflex Refix DT Ausdehnungsgefäß MAG 80 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 80 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die Ausführung mit Duo-Flansch DN 65 ermöglicht eine flexible und leistungsstarke Integration in Großanlagen.

Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?

Das Gefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die nach den Normen DIN EN 13831, DIN 4807 T5 sowie den Richtlinien KTW-C und W 270 gefertigt und geprüft ist. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum, wodurch ein Druckpolster entsteht. Die Innen- und Außenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Korrosionsschutz sicherstellt. Das Gefäß ist mit einem Manometer und einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden.

Für welche Anwendungen ist das Ausdehnungsgefäß geeignet?

Das Reflex Refix DT MAG 80 ist ausschließlich für den Einsatz in Kaltwasserleitungen vorgesehen. Es eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen, insbesondere in Großanlagen, bei denen hohe Anforderungen an Hygiene und Leistungsanpassung bestehen. Die durchströmte Bauweise unterstützt die Einhaltung der Hygienevorschriften nach DIN 1988.

Welche Anschlussmöglichkeiten bietet das Gefäß?

Das Ausdehnungsgefäß ist mit einem Duo-Flansch DN 65 ausgestattet, der eine Durchströmungseinrichtung integriert. Der Anschluss erfolgt über Außengewinde (metrisch) mit einem Rohraußendurchmesser von 76,1 mm. Die Druckstufe des Flansches beträgt PN 16, und das Gefäß ist für einen maximalen Betriebsdruck von 10 bar ausgelegt.

Welche Normen und Zulassungen erfüllt das Produkt?

Das Gefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Es ist SVGW geprüft und zugelassen. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI bei einem Produkt von PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter.

Wie ist das Ausdehnungsgefäß zu montieren und zu betreiben?

Das Gefäß ist für die vertikale Platzierung vorgesehen und verfügt über Füße zur sicheren Aufstellung. Es ist ausschließlich für Kaltwasser mit einer Mediumtemperatur von minus 10 bis 70 Grad Celsius geeignet. Die Montage- und Bedienungsanleitung ist zu beachten, insbesondere hinsichtlich der Verwendung in Kaltwasserleitungen.

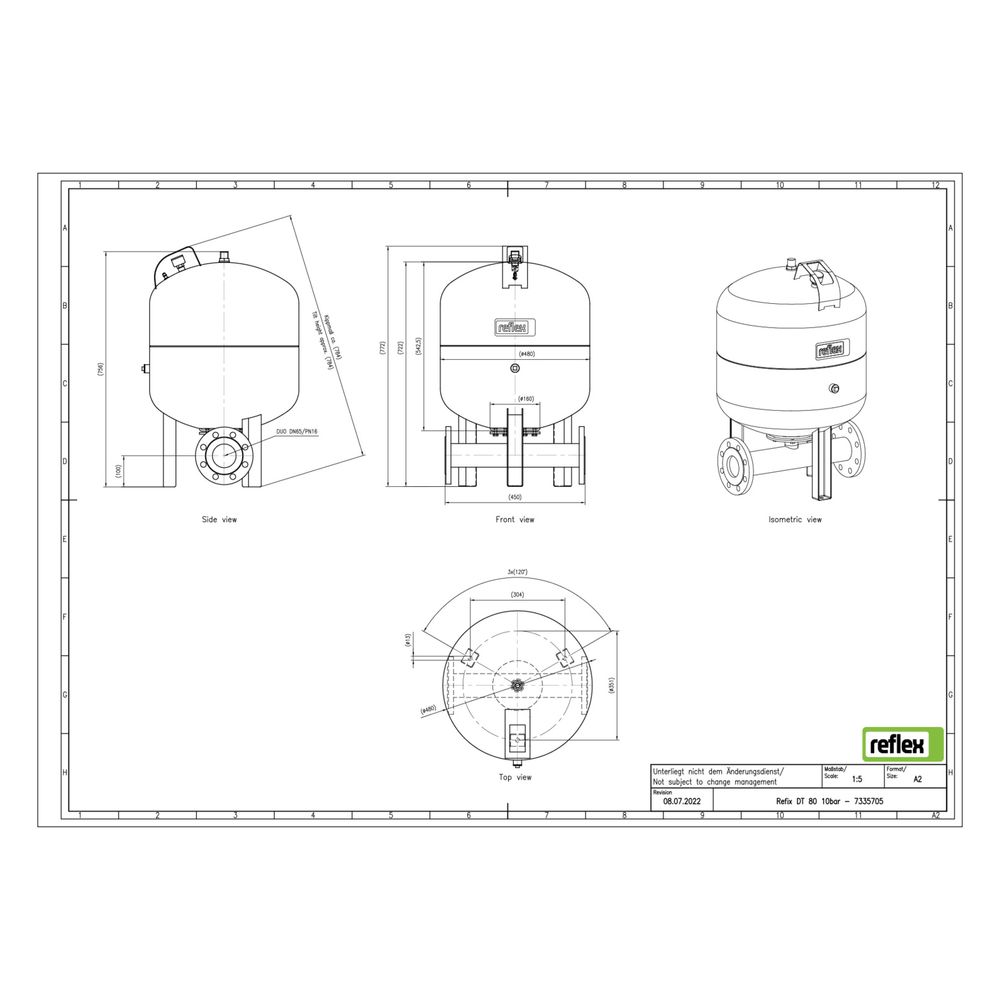

Technische Daten

• Nennvolumen: 80 l
• Maximaler Betriebsdruck: 10 bar
• Druckstufe Flansch: PN 16
• Anschluss: Duo-Flansch DN 65, Außengewinde (metrisch)
• Membranwerkstoff: Butylkautschuk (IIR)
• Mediumtemperatur: -10 bis 70 °C
• Bauhöhe: 750 mm
• Durchmesser: 480 mm
• Vordruck: 4 bar
• Platzierung: vertikal
• Mit Manometer: ja
• Mit Füßen: ja

Das Reflex Refix DT Ausdehnungsgefäß MAG 80 bietet eine zuverlässige und hygienische Lösung für Kaltwasseranlagen in Großanlagen. Mit einem Nennvolumen von 80 Litern und einem maximalen Betriebsdruck von 10 bar erfüllt es hohe Anforderungen an Sicherheit und Leistungsfähigkeit. Die robuste Membran und die durchdachte Konstruktion ermöglichen eine lange Lebensdauer und einfache Wartung.
