Reflex Storatherm Heat Pufferspeicher H 500/R, Nenninhalt 476l, 3 bar, ohne Dämmung
Der Reflex Storatherm Heat Pufferspeicher H 500/R ist ein Standmodell ohne Dämmung mit einem Nenninhalt von 476 Litern und einem maximalen Arbeitsdruck von 3 bar. Er dient der effizienten Zwischenspeicherung von Heiz- und Kühlwasser, um Wärmeerzeuger hydraulisch von Wärmeverbrauchern zu entkoppeln und das häufige Takten der Erzeuger zu reduzieren.
Wie funktioniert der Reflex Storatherm Heat Pufferspeicher H 500/R?
Der Pufferspeicher speichert erzeugte Wärme, wenn kein unmittelbarer Bedarf auf der Verbraucherseite besteht. Die vertikal angeordneten Anschlussstutzen für Wärmeerzeuger und Verbraucher sind um 100 Grad versetzt als Lade- und Entladestutzen ausgeführt. Zusätzlich sind Einschraubmöglichkeiten für Fühlerhülsen und Thermometer vorhanden, um die Temperaturüberwachung zu erleichtern.
Für welche Anwendungen ist der Pufferspeicher geeignet?
Der Storatherm Heat Pufferspeicher eignet sich zur Speicherung von Heiz- und Kühlwasser in verschiedenen Systemen. Die Ausführung ohne Dämmung ermöglicht eine flexible bauseitige Montage einer diffusionsdichten Isolierung, wodurch individuelle Isolationslösungen vor Ort realisiert werden können.
Welche Konstruktionsmerkmale zeichnen den Speicher aus?

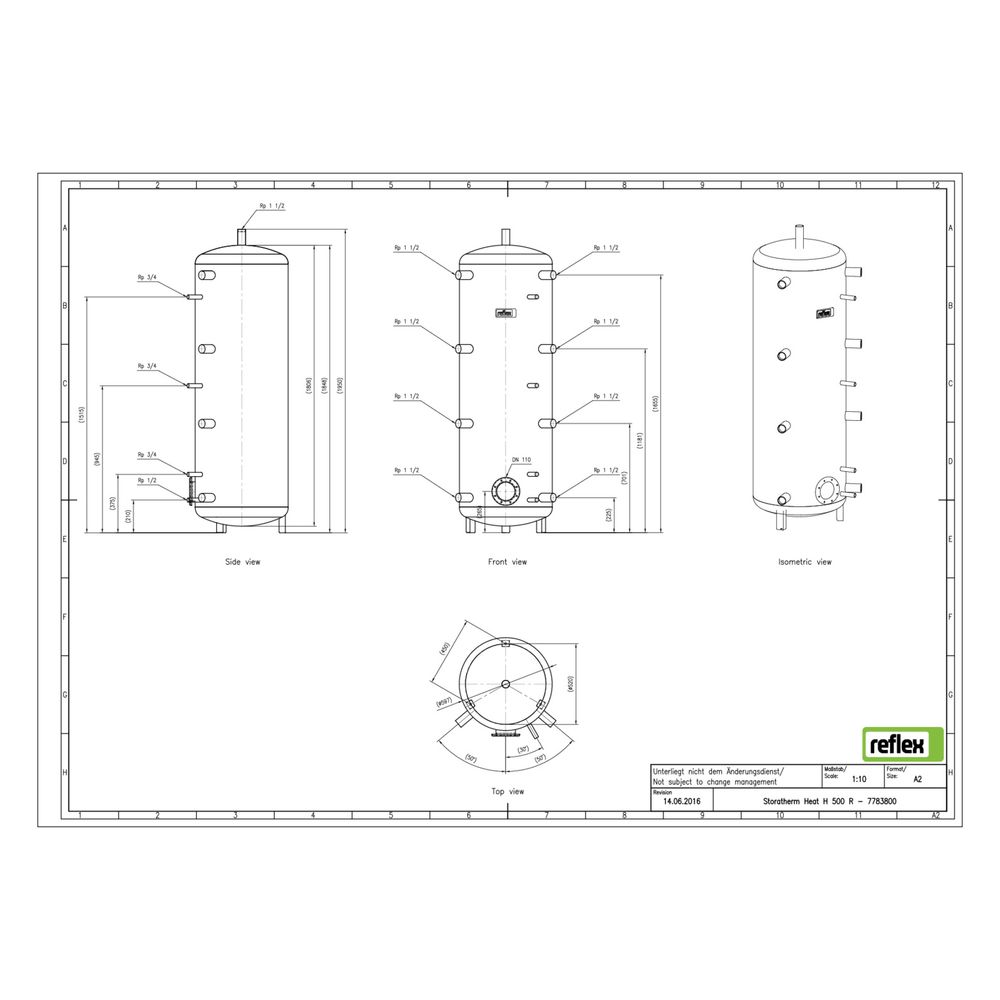

Der Speicherbehälter besteht aus Stahl S235JR+AR, ist innen roh und außen korrosionsgeschützt. Die Bauhöhe beträgt 1951 mm bei einem Durchmesser von 597 mm ohne Isolierung. Die Anschlussgewinde sind innenliegend, und es sind drei Anschlüsse für Temperaturfühler mit einem Anschlussmaß von 1/2 Zoll vorhanden. Die maximale Betriebstemperatur liegt bei 95 °C.
Wie wird der Pufferspeicher installiert und gewartet?
Als Standmodell ist der Pufferspeicher für eine aufrechte Montage vorgesehen. Die Revisionsöffnung erleichtert den Zugang für Wartungsarbeiten. Die vertikale Anordnung der Anschlussstutzen und Fühlerhülsen ermöglicht eine einfache Integration in bestehende Heiz- und Kühlsysteme. Die Warmhalteverluste wurden auf extern zertifizierten Prüfständen ermittelt.
Technische Daten
- Nenninhalt: 476 Liter
- Maximaler Arbeitsdruck: 3 bar
- Maximale Temperatur: 95 °C
- Bauhöhe: 1951 mm
- Durchmesser ohne Isolierung: 597 mm
- Anschlussart: Innengewinde
- Anzahl Anschlüsse für Temperaturfühler: 3
- Anschlussmaß Temperaturfühler: 1/2 Zoll
- Material des Speicherbehälters: Stahl S235JR+AR
- Montageart: Standmodell
- Dämmung: ohne Dämmung
- Geeignet für: Heiz- und Kühlsysteme
Der Reflex Storatherm Heat Pufferspeicher H 500/R bietet eine robuste und flexible Lösung zur Speicherung von Heiz- und Kühlwasser. Mit einem Nennvolumen von 476 Litern, einem maximalen Arbeitsdruck von 3 bar und einer maximalen Betriebstemperatur von 95 °C ist er für vielfältige Anwendungen in Heizungs- und Kühlsystemen geeignet. Die Ausführung ohne Dämmung ermöglicht individuelle Isolationslösungen vor Ort, während die hochwertige Stahlkonstruktion für Langlebigkeit sorgt.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Storatherm Heat |
| Hersteller-Produktgruppe | Storatherm Heat |
| Hersteller-Artikelnummer | 7783800 |
| Hersteller | Reflex |
| Anschluss 1 | Innengewinde |
| Anschlussmaß Temperaturfühler | 1/2 Zoll |
| Anzahl der Anschlüsse Temperaturfühler | 3,00 |
| Artikelnummer | REFLEX-7783800 |
| Bauhöhe | 1951,00 |
| Durchmesser ohne Isolierung | 597,00 |
| EAN-13 | 4036705071577 |
| Geeignet für Kühlen | ja |
| Geeignet für Wärmepumpe | nein |
| Geeignet für Zentralheizung | nein |
| Gewicht | 75 kg |
| Inhalt | 476,00 |
| Kippmaß | 1991,00 |
| Material Fass | Stahl |
| Max Arbeitsdruck | 3,00 |
| Max Temperatur | 95,00 |
| Mit Anschluss Temperaturfühler | nein |
| Mit elektrischem Heizstab | nein |
| Mit Isolierung | nein |
| Mit Tauchrohr | nein |
| Montageart | Standmodell |
| WEEE-Nr. | DE30666633 |
