Reflex Longtherm Anschlussverschraubung G 2 1/2", mit Messinganschraubende, 2 Stück
Der Reflex Longtherm Anschlussverschraubung G 2 1/2" ist ein Set aus zwei Anschlussverschraubungen mit Messinganschraubenden und Messingüberwurfmuttern, das als Zubehör für Plattenwärmetauscher dient. Die Verschraubungen sind für die bauseitige Montage vorgesehen und eignen sich speziell für Kupfer- und Edelstahlrohre.
Wie ist die Anschlussverschraubung aufgebaut?

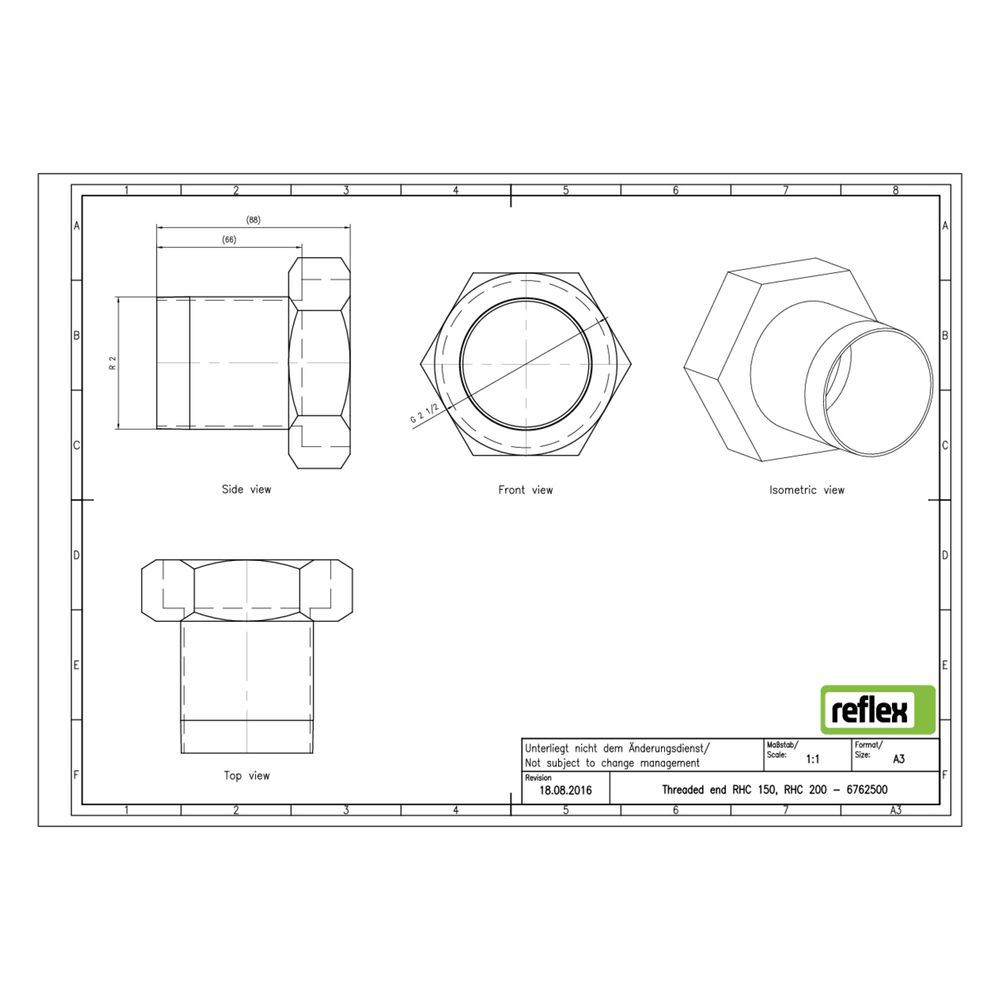

Die Anschlussverschraubung besteht aus einem robusten Messinggehäuse mit Messinganschraubende und Überwurfmutter. Die Dichtung ist aus EPDM gefertigt und sorgt für eine sichere Abdichtung. Am Eintritt befindet sich ein Außengewinde G 2 1/2" und am Austritt ein Innengewinde R 2". Mit einer Tiefe von 66 mm und einem Gewicht von 1,00 kg pro Stück ist die Verschraubung kompakt und handlich.
Für welche Rohrarten ist die Anschlussverschraubung geeignet?
Das Set ist speziell für Kupfer- und Edelstahlrohre ausgelegt. Es ist nicht geeignet für Stahl-, Aluminium-, Kunststoff- oder Mehrschichtrohre. Die Verschraubungen sind nicht systemgebunden und können flexibel in verschiedenen Installationen verwendet werden.
Wie erfolgt die Montage der Anschlussverschraubung?
Die Anschlussverschraubungen sind für die bauseitige Montage vorgesehen. Sie werden mit den Messingüberwurfmuttern sicher an den Plattenwärmetauscher angeschlossen. Die EPDM-Dichtungen ermöglichen eine zuverlässige Abdichtung im Wärmeübertragerbereich.
Technische Daten
- Anschluss Eintritt: Außengewinde G 2 1/2"
- Anschluss Austritt: Innengewinde R 2"
- Gehäusewerkstoff: Messing
- Dichtungsmaterial: EPDM
- Tiefe: 66 mm
- Gewicht: 1,00 kg pro Stück
- Rohraußendurchmesser: 63,00 mm
- Geeignet für Rohrmaterial: Kupfer, Edelstahl
- Nicht geeignet für Rohrmaterial: Stahl, Aluminium, Kunststoff, Mehrschichtrohre
- Mit Dichtung: Ja
- Mit Stützrohr: Nein
Die Reflex Longtherm Anschlussverschraubung G 2 1/2" bietet eine robuste und passgenaue Verbindung für Plattenwärmetauscher. Mit Messinggehäuse und EPDM-Dichtung ist sie langlebig und speziell für Kupfer- und Edelstahlrohre geeignet. Die Montage erfolgt bauseitig mit den beiliegenden Messingüberwurfmuttern, die eine sichere Verbindung ermöglichen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 6762500 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-6762500 |
| EAN-13 | 4036705058301 |
| Geeignet für Aluminiumrohre | nein |
| Geeignet für Edelstahlrohre | ja |
| Geeignet für Kunststoffrohre | nein |
| Geeignet für Kupferrohre | ja |
| Geeignet für Mehrschichtrohre aus Kunststoff | nein |
| Geeignet für Stahlrohre | nein |
| Gewicht | 1,7 kg |
| Material Dichtung | Gummi |
| Material Klemmring | Messing |
| Mit Dichtung | ja |
| Mit Stützrohr | nein |
| Rohraußendurchmesser | 63,00 |
| Systemgebunden | nein |
| WEEE-Nr. | 30666633 |
