Beschreibung
Reflex Refix DE Ausdehnungsgefäß MAG 400, Nennvolumen 400l, 16 bar, tauschbare Membran, mit Füßen, Blau
Der Reflex Refix DE Ausdehnungsgefäß MAG 400 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 400 Litern und einem maximalen Arbeitsdruck von 16 bar. Es ist speziell für den Einsatz in Feuerlösch-, Brauch- und Betriebswassersystemen sowie Fußbodenheizungen und Wärmequellenanlagen konzipiert, die nicht der DIN 1988 unterliegen. Das Gefäß verfügt über eine tauschbare Vollmembran ab 50 Litern und ist mit Füßen für eine vertikale Aufstellung ausgestattet.
Wie ist das Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?
Das Refix DE 400 ist ein nicht durchströmtes Membran-Druckausdehnungsgefäß, das nach DIN EN 13831 konstruiert und gefertigt wird. Es entspricht der Druckgeräterichtlinie 2014/68/EU und ist für Wassersysteme mit erhöhten Korrosionsschutzanforderungen geeignet. Die Vollmembran teilt das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster und ist ab einem Volumen von 50 Litern austauschbar. Die wasserberührenden Teile sind korrosionsgeschützt und das Gefäß besitzt eine langlebige Epoxidharzbeschichtung.
Für welche Medien und Einsatzbedingungen ist das Gefäß geeignet?
Das Ausdehnungsgefäß ist für den Einsatz mit Wasser und Frostschutzmittelzusätzen von mindestens 25 bis 50 Prozent ausgelegt. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Es ist nicht für den Einsatz in Kühlanlagen oder Zentralheizungen vorgesehen. Die vertikale Aufstellung mit Füßen sorgt für eine stabile Montage.
Welche Anschluss- und Ausstattungsmerkmale bietet das Refix DE 400?
Das Gefäß verfügt über einen Ausdehnungsanschluss mit einem Nenndurchmesser von 1 1/2 Zoll (40 mm) und einem Rohraußendurchmesser von 48,3 mm mit metrischem Außengewinde. Es ist nicht mit einem Sicherheitsventil, Manometer oder Befestigungsmaterial ausgestattet.
Welche Schutz- und Wartungsmerkmale sind vorhanden?
Die Vollmembran ist ab 50 Litern tauschbar, was eine einfache Wartung ermöglicht. Die Epoxidharzbeschichtung schützt das Gefäß vor Korrosion, während die wasserberührenden Teile speziell behandelt sind, um die Lebensdauer zu erhöhen. Das Gefäß ist für den Einsatz in Systemen ohne Bewilligungspflicht gemäß Schweizer Richtlinien geeignet, sofern die Druck-Volumen-Kombination (PSV mal VN) kleiner oder gleich 3.000 bar mal Liter ist.

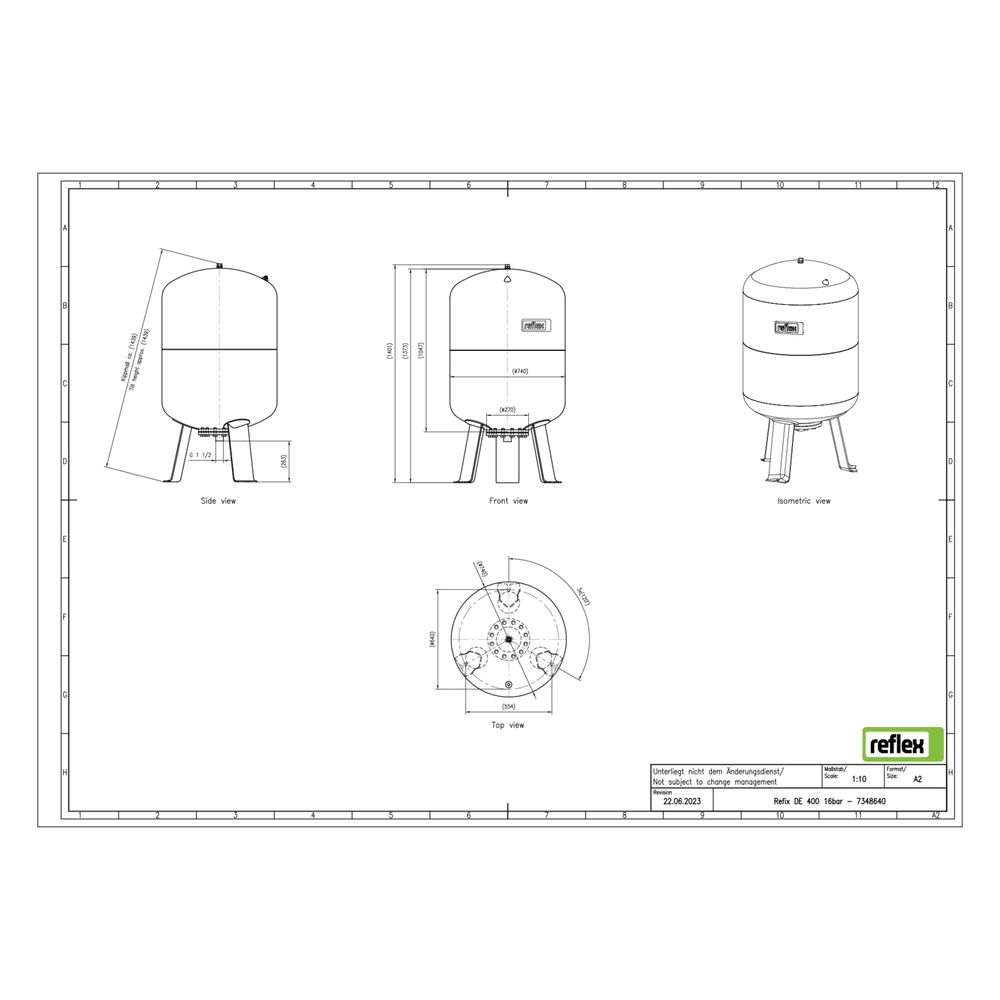

Technische Daten
- Nennvolumen: 400 l
- Maximaler Arbeitsdruck: 16 bar
- Farbe: blau
- Bauhöhe: 1397 mm
- Durchmesser: 740 mm
- Kippmaß: 1447 mm
- Anschluss: Außengewinde (metrisch), 1 1/2 Zoll (40 mm)
- Werkstoff Membran: Butylkautschuk IIR
- Max. Glykol-Mischung: 50 %
- Vordruck: 4 bar
- Platzierung: vertikal mit Füßen
Das Reflex Refix DE Ausdehnungsgefäß MAG 400 bietet eine robuste und korrosionsgeschützte Lösung für Wasserversorgungsanlagen mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 400 Litern und einem maximalen Arbeitsdruck von 16 bar ist es für verschiedene Anwendungen wie Feuerlösch- und Betriebswassersysteme geeignet. Die tauschbare Vollmembran und die langlebige Epoxidharzbeschichtung sorgen für eine flexible und dauerhafte Nutzung.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DE |
| Hersteller-Produktgruppe | Refix DE |
| Hersteller-Artikelnummer | 7348640 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7348640 |
| Bauhöhe | 1397,00 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705078163 |
| Farbe | blau |
| Geeignet für Kühlen | nein |
| Geeignet für Zentralheizung | nein |
| Gewicht | 128 kg |
| Kippmaß | 1447,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 1/2 Zoll (40) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 48,30 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
