Reflex Refix DT Ausdehnungsgefäß MAG 1000/740, Nennvolumen 1000l, 16 bar, Duo-Flansch DN 80

Das Reflex Refix DT Ausdehnungsgefäß MAG 1000/740 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert. Die Ausführung mit Duo-Flansch DN 80 ermöglicht eine flexible und hygienische Integration in Großanlagen.

Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?

Das Gefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die das Wasser- und Gasvolumen trennt und nach den Normen DIN EN 13831, DIN 4807 T5 sowie den Richtlinien KTW-C und W 270 gefertigt und geprüft ist. Die Außen- und Innenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Korrosionsschutz sicherstellt. Das Gefäß ist mit einem Manometer und einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Die Konstruktion entspricht den Anforderungen der Druckgeräterichtlinie 2014/68/EU sowie den Normen DIN EN 13831, VDI 4708 und AD 2000.

Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Gefäß?

Das Ausdehnungsgefäß ist mit einem Duo-Flanschanschluss DN 80 ausgestattet, der eine Durchströmungseinrichtung integriert. Für kleinere Anschlussgrößen bis Rp 1 1/4' ist eine Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung enthalten. Die Anschlüsse sind metrisch mit Außengewinde ausgeführt. Das Gefäß ist vertikal aufstellbar und verfügt über Füße zur sicheren Platzierung. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden, um die Betriebssicherheit zu erhöhen.

Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?

Das Gefäß ist ausschließlich für Kaltwasserleitungen ausgelegt und eignet sich ideal für Großanlagen in der Trinkwassererwärmung, Wasserversorgung und Druckerhöhung. Es ist SVGW geprüft und zugelassen, was die hygienische Eignung für Trinkwasseranlagen bestätigt. Die Montage- und Bedienungsanleitung ist zu beachten, um die korrekte Installation sicherzustellen. Das Gefäß ist nicht für den Einsatz in Heizungs- oder Kühlanlagen vorgesehen.

Technische Daten

• Nennvolumen: 1000 l
• Maximaler Betriebsdruck: 16 bar
• Druckstufe Flansch: PN 16
• Anschluss: Duo-Flansch DN 80 mit Durchströmungseinrichtung
• Membranwerkstoff: Butylkautschuk (IIR)

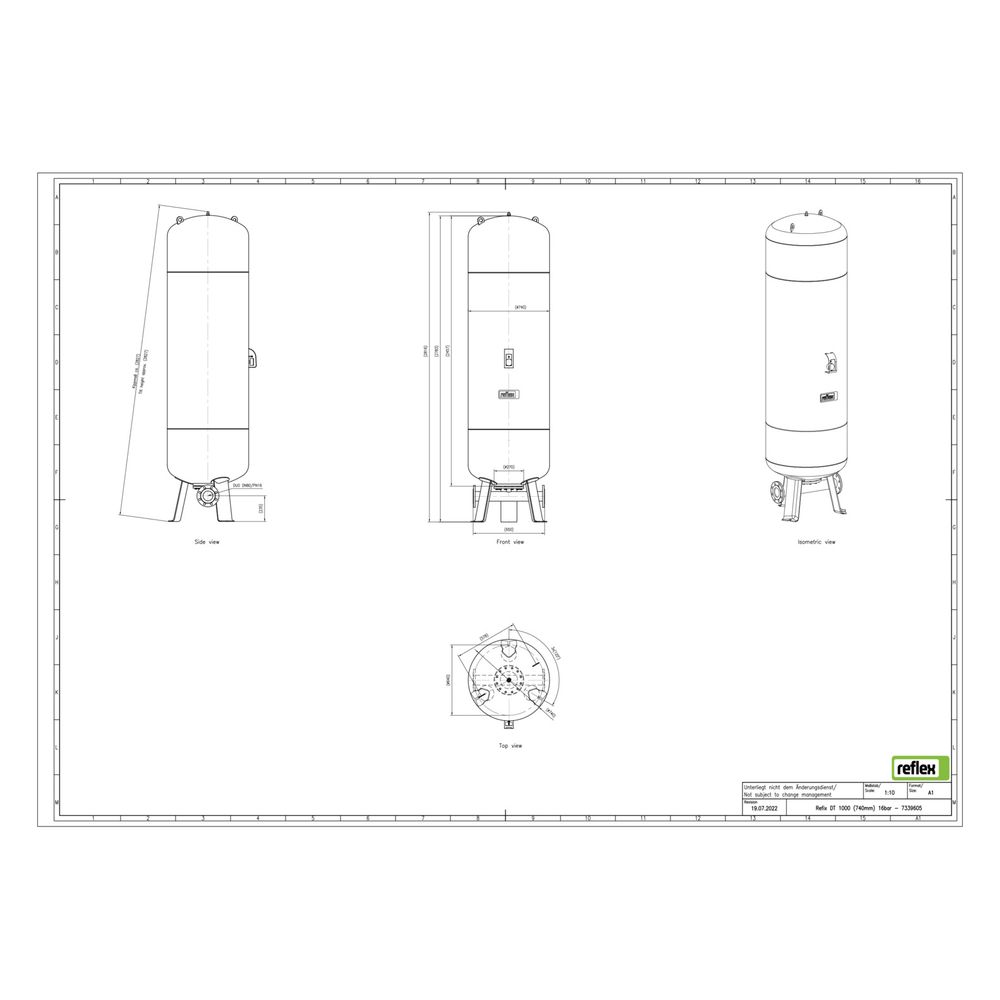

• Bauhöhe: 2816 mm
• Durchmesser: 740 mm
• Vordruck: 2 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Aufstellung: vertikal mit Füßen
• Geeignet für: Kaltwasseranlagen (Trinkwasser)

Das Reflex Refix DT Ausdehnungsgefäß MAG 1000/740 bietet eine hygienisch geprüfte und robuste Lösung für Großanlagen in der Trinkwasserversorgung. Mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 16 bar erfüllt es hohe Anforderungen an Sicherheit und Leistung. Die durchdachte Konstruktion mit austauschbarer Membran und langlebiger Beschichtung sorgt für eine lange Lebensdauer und zuverlässigen Betrieb.
