Reflex Ausdehnungsgefäß MAG F 12, 12l, 3 bar, Weiß

Der Reflex Ausdehnungsgefäß MAG F 12 ist ein Membran-Druckausdehnungsgefäß mit einem Volumen von 12 Litern und einem maximalen Betriebsdruck von 3 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine platzsparende Flachformbauweise aus. Das weiße Gefäß eignet sich besonders für den vertikalen Einbau an Wandkesseln und ist für den Einsatz mit Frostschutzmitteln mit einem Anteil von 25 bis 50 Prozent geeignet.

Wie ist das Reflex MAG F 12 konstruiert und welche Normen erfüllt es?

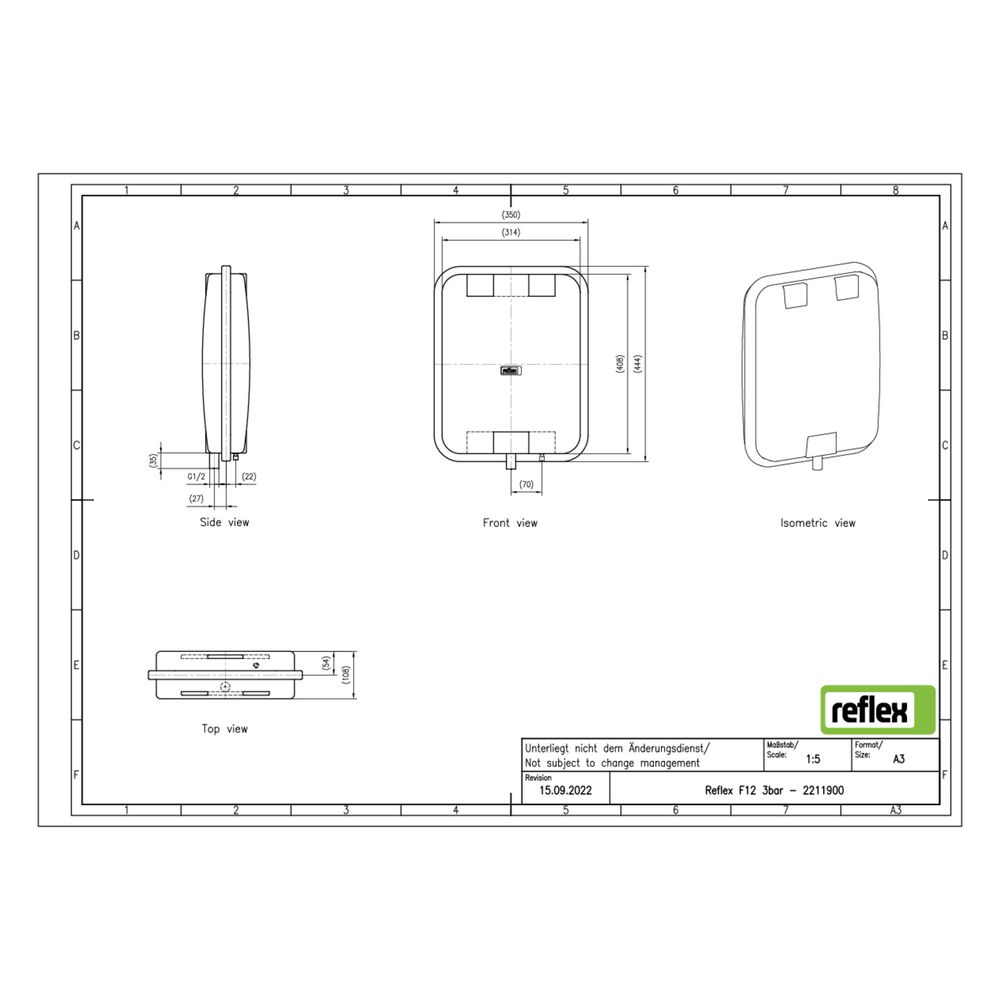

Das Ausdehnungsgefäß Reflex F 12 entspricht der DIN EN 13831 und der Druckgeräterichtlinie 2014/68/EU. Es verfügt über eine nicht tauschbare Halbmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion. Die kompakte Bauhöhe von 444 mm unterstützt die platzsparende Installation.

Für welche Anwendungen und Medien ist das Reflex MAG F 12 geeignet?

Das Gefäß ist für den Einsatz in Zentralheizungen sowie in Kühlwassersystemen ausgelegt. Es ist nicht für den direkten Einsatz mit Leitungswasser vorgesehen, sondern für Systeme mit Frostschutzmittelzusatz von mindestens 25 bis maximal 50 Prozent. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius, die maximale Systemtemperatur darf bis zu 120 Grad Celsius betragen.

Welche Anschluss- und Montageeigenschaften hat das Reflex MAG F 12?

Das Gefäß ist für die vertikale Montage ausgelegt und verfügt über metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 1/2 Zoll (15 mm Rohraußendurchmesser 21,3 mm). Es ist nicht mit Füßen oder Befestigungsmaterial ausgestattet und besitzt keine integrierten Sicherheitsventile oder Manometer. Befestigungslaschen sind erst ab einem Volumen von 18 Litern vorgesehen.

Technische Daten

• Volumen: 12 Liter
• Maximaler Betriebsdruck: 3 bar
• Farbe: Weiß
• Bauhöhe: 444 mm
• Anschluss: Außengewinde metrisch, 1/2 Zoll (15 mm)
• Werkstoff Membran: Butylkautschuk (IIR)
• Max. Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Max. Systemtemperatur: 120 °C
• Montage: Vertikal
• Geeignet für: Zentralheizung, Kühlwasser

Das Reflex Ausdehnungsgefäß MAG F 12 bietet eine zuverlässige Lösung für die Druckkompensation in geschlossenen Heiz- und Kühlwassersystemen. Mit seiner robusten Konstruktion, der langlebigen Epoxidharzbeschichtung und der Membran aus Butylkautschuk ist es für Temperaturen bis 70 Grad Celsius und einen Betriebsdruck von 3 bar ausgelegt. Die kompakte Bauhöhe und der vertikale Einbau machen es besonders geeignet für den Einsatz an Wandkesseln.
