Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-14-10, gelötet, 10 Platten, eingängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-14-10 ist ein gelöteter, eingängiger Wärmetauscher mit 10 Edelstahlplatten und einem Außengewindeanschluss G 3/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung und hohe Stabilität bei thermischer Belastung.
Welche Kanäle und Strömungswiderstände sind vorhanden?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung ermöglicht eine Anpassung an unterschiedliche hydraulische Anforderungen und optimiert die Wärmeübertragung.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Dank des speziellen Lötverfahrens hält der Wärmetauscher Temperaturen bis zu 230 °C und Betriebsdrücke bis zu 30 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.
Welche Anschlussmöglichkeiten bietet der Reflex Longtherm RMB-14-10?
Der Wärmetauscher ist mit einem Außengewindeanschluss G 3/4 Zoll ausgestattet. Die Anschlüsse sind nicht seitlich angebracht, und der Mittenabstand der Anschlüsse beträgt 42 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.

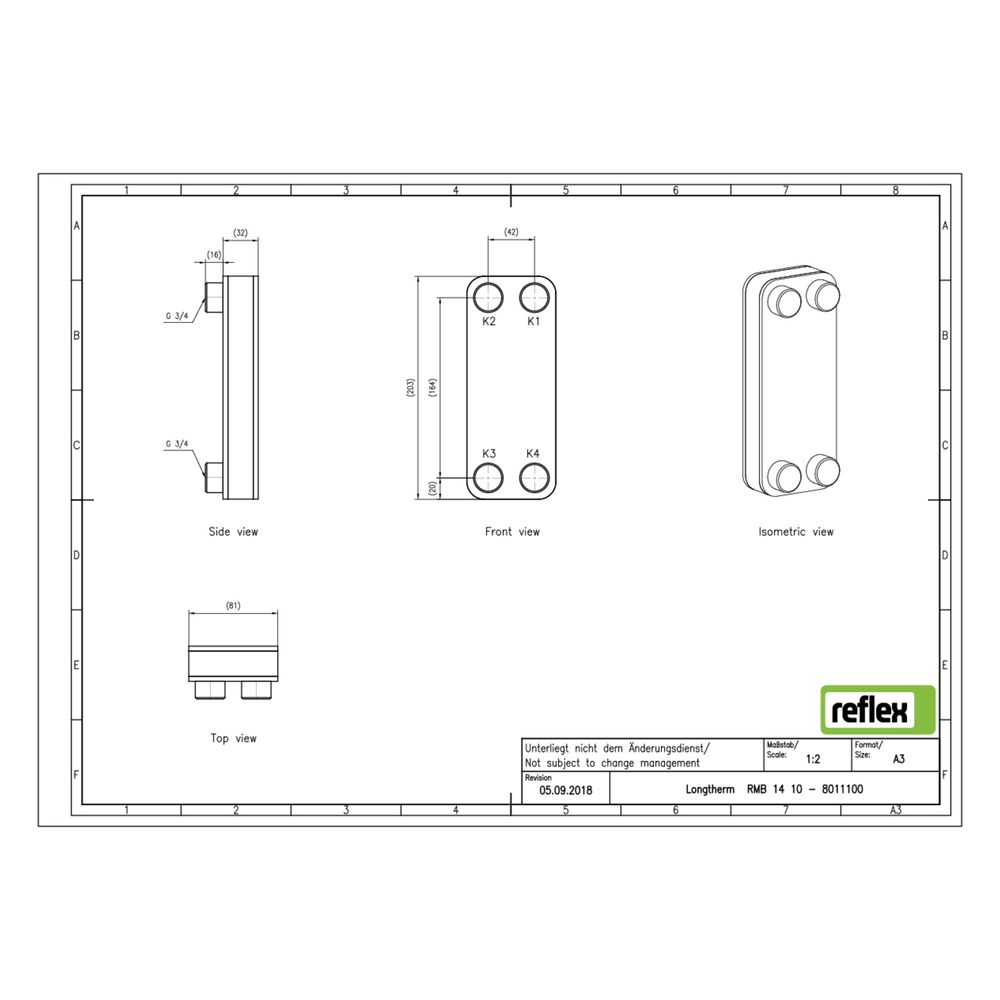

Technische Daten
- Anzahl der Platten: 10
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 203 mm
- Baulänge: 81 mm
- Bautiefe: 32 mm
- Nenndurchmesser primär: 3/4 Zoll (20 mm)
- Anschluss: Außengewinde G 3/4"
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Mittenabstand Anschlüsse: 42 mm
Der Reflex Longtherm Plattenwärmetauscher RMB-14-10 überzeugt durch seine robuste Bauweise aus rostfreiem Edelstahl und das vakuumgelötete Kupferlot, die eine hohe Temperatur- und Druckbeständigkeit sicherstellen. Mit 10 Platten und einem Außengewindeanschluss G 3/4 Zoll ist er für vielfältige Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen geeignet und bietet eine effiziente und langlebige Lösung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8011100 |
| Hersteller | Reflex |
| Anzahl der Platten | 10,00 |
| Artikelnummer | REFLEX-8011100 |
| Ausführung | gelötet |
| Bauhöhe | 203,00 |
| Baulänge | 81,00 |
| Bautiefe | 32,00 |
| EAN-13 | 4036705178214 |
| Geeignet für Dämmschale | ja |
| Gewicht | 1,2 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
